MAX534

+5V、低電力、8ビットクワッドDAC、レイルトゥレイル出力バッファ付

すべて表示 showmore-icon

クワッド、シリアル、電圧出力DAC、QSOPパッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格 最低価格:$3.39
特長
  • 電源:+4.5V~+5.5V単一
  • 超低消費電流:
    • 0.8mA (動作中)
    • 2.5µA (シャットダウンモード)
  • パッケージ:超小型16ピンQSOP
  • リファレンス入力範囲:グランド~VDD
  • 出力バッファアンプはレイルトゥレイルでスイング
  • 10MHzシリアルインタフェース:SPI、QSPI (CPOL = CPHA = 0またはCPOL = CPHA = 1)、およびMICROWIREとコンパチブル
  • 同期更新を可能にするダブルバッファ付レジスタ
  • シリアルデータ出力でデイジーチェーン接続が可能
  • パワーオンリセットがシリアルインタフェースをクリアして全てのレジスタをゼロに設定
  • ソフトウェアシャットダウン
  • ソフトウェアプログラマブルロジック出力(µC I/O拡張器)
  • 非同期ハードウェアクリアが全ての内部レジスタをゼロクリア
製品概要
show more Icon

MAX534は、+4.5V~+5.5Vの単一電源で動作するシリアル入力、電圧出力、8ビットのクワッドディジタル-アナログコンバータ(DAC)です。高精度の内部バッファはレイルトゥレイルでスイングし、リファレンス入力範囲にはグランドおよび正電源電圧が含まれます。MAX534は、2.5µAのシャットダウンモードを備えています。

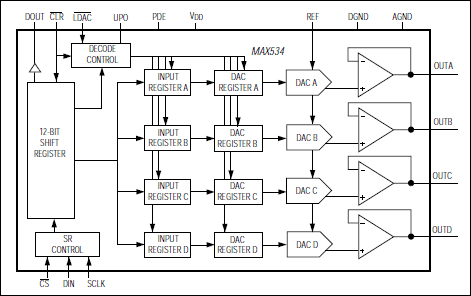

シリアルインタフェースは、ダブルバッファ付です。12ビットの入力シフトレジスタの後に4個の8ビットバッファレジスタおよび4個の8ビットDACレジスタが続きます。12ビットのシリアルワードは、8つのデータビットおよび4つの制御ビット(DAC選択および特殊プログラミングコマンド用)から構成されます。入力レジスタおよびDACレジスタは、個別あるいは単一のソフトウェアコマンドで同時に更新できます。アクティブローLDACおよびアクティブローCLRの2つの非同期制御ピンが追加されているため、入力レジスタおよびDACレジスタの同時更新またはクリアが可能になっています。

インタフェースは、SPI™、QSPI™ (CPOL = CPHA = 0またはCPOL = CPHA =1)、およびMICROWIRE™とコンパチブルです。バッファ付データ出力によりシリアルデバイスのデイジーチェーン接続が可能です。

MAX534は、16ピンDIPおよびCERDIPパッケージの他にも、16ピンQSOPパッケージ(8ピンSOと同面積)で提供されています。

最低2.7Vでの動作を保証したものについては、MAX533のデータシートを参照してください。

アプリケーション

  • デジタル利得およびオフセット制御
  • ポータブル計測機器
  • プログラマブル減衰
  • プログラマブル電流源
