製品概要

機能と利点

  • 設定可能な出力アンプ付きの10ビットDAC
  • 電源:+5V単一
  • 低消費電流:
    • 0.28mA (通常動作)
    • 2µA (シャットダウンモード)
  • パッケージ:8ピンµMAX
  • パワーオンリセットでDAC出力をゼロにクリア
  • SPI/QSPI/MICROWIREコンパチブル
  • フォトカプラとの直接インタフェースを可能にするシュミットトリガディジタル入力

製品概要

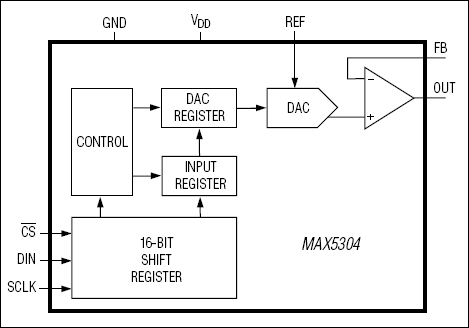

MAX5304は、低電力、電圧出力10ビットのディジタル-アナログコンバータ(DAC)および高精度出力アンプを8ピンµMAXパッケージに内蔵しています。+5V単一電源で動作し、消費電流は280µA以下となっています。

出力アンプの反転入力にアクセスできるため、特定の利得設定、リモートセンシングおよび大出力駆動能力の実現が容易になります。MAX5304は、工業用プロセス制御等の広範囲のアプリケーションに最適です。その他の特長としては、ソフトウェアシャットダウン、パワーオンリセット等が挙げられます。

シリアルインタフェースは、SPI™/QSPI™/MICROWIRE™とコンパチブルです。DACは、入力レジスタにDACレジスタが続く構成のダブルバッファ付入力を備えています。16ビットのシリアルワードにより、データが入力レジスタにロードされます。DACレジスタは入力レジスタと互いに独立に、あるいは同時に更新できます。全てのロジック入力はTTL/CMOSコンパチブルで、シュミットトリガでバッファされているため、フォトカプラと直接インタフェースすることが可能です。

アプリケーション

  • デジタル利得およびオフセット制御
  • 産業用プロセス制御
  • マイクロプロセッサ制御のシステム
  • ポータブル試験機器
  • 遠隔産業用制御
