MAX5302: 低電力、12ビット電圧出力DAC、シリアルインタフェース付き Data Sheet (Rev. 0)10/1/1999PDF171K
製品概要
機能と利点
- 設定可能な出力アンプ付きの12ビットDAC
- 電源：+5V単一
- 低消費電流：
- 0.28mA (通常動作)
- 2µA (シャットダウンモード)
- パッケージ：8ピンµMAX
- パワーオンリセットでDAC出力をゼロにクリア
- SPI/QSPI/MICROWIREコンパチブル
- フォトカプラとの直接インタフェースを可能にするシュミットトリガディジタル入力
製品概要

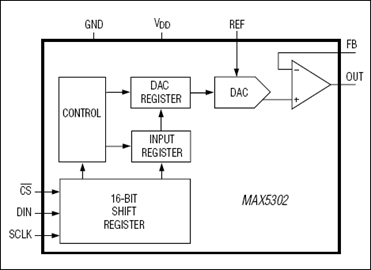

MAX5302は、低電力、電圧出力12ビットのディジタル-アナログコンバータ(DAC)および高精度出力アンプを8ピンµMAXパッケージに収めています。+5V単一電源で動作し、消費電流は280µA以下です。出力アンプの反転入力にユーザがアクセスできるため、特定の利得設定、リモートセンシングおよび大出力駆動能力の実現が容易になります。MAX5302は、工業用プロセス制御等の広範囲のアプリケーションに最適です。その他の特長としては、ソフトウェアシャットダウン、パワーオンリセット等が挙げられます。シリアルインタフェースは、SPI™/QSPI™/MICROWIRE™とコンパチブルです。DACは、入力レジスタにDACレジスタが続く構成のダブルバッファ付入力を備えています。16ビットのシリアルワードにより、データが入力レジスタにロードされます。DACレジスタは入力レジスタと互いに独立に、あるいは同時に更新できます。全てのロジック入力はTTL/CMOSコンパチブルで、シュミットトリガでバッファされているため、フォトカプラと直接インタフェースすることが可能です。
アプリケーション
- 自動試験装置(ATE)
- デジタル利得およびオフセット制御
- 産業用プロセス制御
- マイクロプロセッサ制御のシステム
- 動作制御
- 遠隔産業用制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX5302 Reliability Data1/12/2023PDF26K
-
稲妻または静電気スパークによる損傷—それは身長で決まります！11/19/2012
-
How Signal Chains and PLCs Impact Our Lives3/29/2012
-
Force/Sense DAC Applications10/2/2001
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX5302CUA+ | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| MAX5302CUA+T | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| MAX5302EUA+ | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| MAX5302EUA+T | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| ウェハ・ファブリケーション・データ | MAX5302 Reliability Data |
