MAX5251

製造中

+3V、クワッド、10ビット電圧出力DAC、シリアルインタフェース付

設定可能な出力付き、+3V DAC、フレキシブルな出力スイングが可能

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 設定可能な出力アンプ付きの4個の10ビットDAC
  • 電源:+3.0V~+3.6V単一
  • 低消費電流:0.8mA (通常動作)、3µA (シャットダウンモード)
  • パッケージ:20ピンSSOP
  • パワーオンリセットで全てのレジスタおよびDACをゼロにクリア
  • SPI/QSPIおよびMICROWIREコンパチブル
  • 3線式シリアルインタフェースを通じてDACを同時または独立に制御
  • ユーザプログラマブルディジタル出力
  • 直接フォトカプラインタフェース用のシュミットトリガ入力
  • 12ビットグレードアップ:MAX5253

MAX5251は、+3Vで駆動し、4個の低電力、電圧出力10ビットディジタル-アナログコンバータ(DAC) 、および4個の高精度出力アンプを省スペースの20ピンパッケージに収めています。4個の電圧出力に加えて、各アンプの負入力も使用できます。これにより、特定の利得設定、リモートセンシングおよび大出力駆動能力の実現が容易になるため、MAX5251は工業用プロセス制御アプリケーションに最適です。その他の特長としては、ソフトウェアシャットダウン、ハードウェアシャットダウンロックアウト、全てのレジスタおよびDACをゼロにクリアするアクティブローリセット、ユーザプログラマブルロジック出力およびシリアルデータ出力等が挙げられます。

各DACは、入力レジスタにDACレジスタが続く構成のダブルバッファ付入力を備えています。データは、16ビットのシリアルワードで各入力/DACレジスタにロードされます。3線式シリアルインタフェースは、SPI™/QSPI™およびMICROWIRE™とコンパチブルです。入力およびDACレジスタは単一のソフトウェアコマンドでそれぞれ独立に、あるいは同時に更新することができます。全てのロジック入力は、TTL/CMOSロジックコンパチブルです。

アプリケーション

  • 自動試験装置(ATE)
  • デジタルオフセットおよび利得調整
  • 産業用プロセス制御
  • マイクロプロセッサ制御のシステム
  • 動作制御
  • 遠隔産業用制御

MAX5251
+3V、クワッド、10ビット電圧出力DAC、シリアルインタフェース付

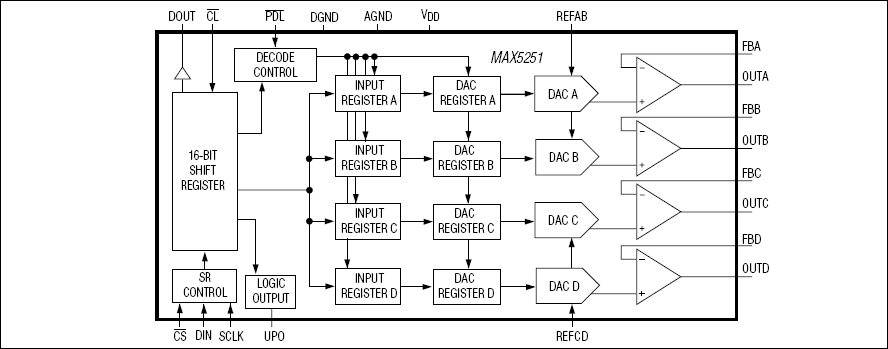

MAX5251:ファンクションブロックダイアグラム
