製品概要

機能と利点

  • パッケージ:超小型8ピンSOT23 (3mm x 3mm)
  • 低消費電力
    • 動作電流:100µA
    • シャットダウン電流:< 1µA
  • 単一電源動作:+2.7V~+5.5V
  • デュアルバッファ付電圧出力
  • 設定可能なシャットダウンモード
  • 25MHz、3線シリアルインタフェース
  • SPI、QSPIおよびMICROWIREコンパチブル

製品概要

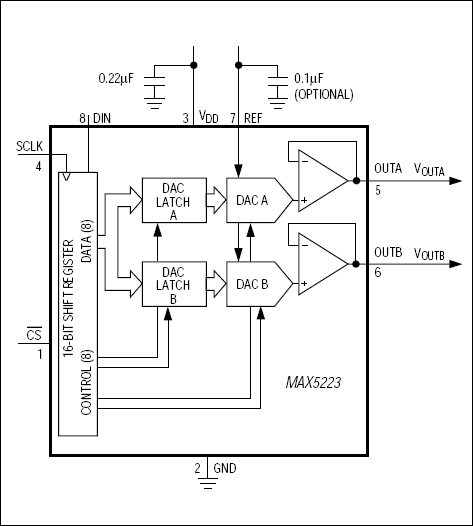

MAX5223は、小型8ピンSOT23パッケージに2つの8ビット、バッファ付電圧出力ディジタル-アナログコンバータ(DAC AおよびDAC B)を含んでいます。いずれのDAC出力も、グランドおよびVDDの100mV以内まで、1mAの電流のソース/シンクが可能です。MAX5223は+2.7V~+5.5V単一電源で動作します。

本デバイスが使用している3線シリアルインタフェースは25MHzまでのクロックレートで動作し、SPI™、QSPI™およびMICROWIRE™インタフェース規格とコンパチブルです。シリアル入力シフトレジスタは16ビット長で、DAC入力データの8ビットとDAC選択およびシャットダウン制御用の8ビットから成っています。DACレジスタは、アクティブローCSの正エッジにおいて互いに独立にあるいは平行してロードすることができます。

MAX5223は超低消費電力で超小型8ピンSOT23パッケージであるため、ポータブルおよびバッテリ駆動アプリケーションに最適です。消費電流は100µAと低く、シャットダウンモードにおいては1µA以下になります。シャットダウン中はリファレンス入力をREFピンから切断することにより、システムの全消費電力をさらに低減します。

アプリケーション

  • ケーブルモデム
  • 携帯電話
  • コードレス電話
  • デジタルスチルカメラ
  • ファックス
  • ハンディターミナル
  • モデム
  • ノートブックコンピュータ
  • ページャ
  • パームトップコンピュータ
  • PDAおよびオーガナイザ
  • ペン入力パームトップ
  • ポータブル患者監視装置/ドラッグデリバリ
  • ポータブル試験計器
  • プリンタ
