MAX520

クワッド/オクタル(8回路)、2線式、シリアル8ビットDAC、レイルトゥレイル出力

すべて表示 showmore-icon

I²CおよびSMBus™対応のシリアルインタフェース

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格 最低価格:$5.69
特長
  • 電源:+5V単一
  • シンプルな2線式シリアルインタフェース
  • I²Cコンパチブル
  • 出力スイング:電源電圧範囲
    • バッファ無しの出力(MAX520)
    • バッファ付きの出力(MAX521)
  • 出力抵抗はトリミングにより精度1% (MAX520A)
  • 超低消費電流:4µA (MAX520)
  • 各DACに独立したリファレンス入力
  • パワーオンリセットが全ラッチをクリア
  • パワーダウンモード:4µA

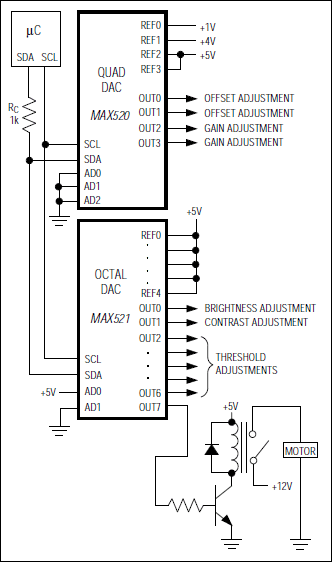

製品概要
show more Icon

MAX520/MAX521は、複数デバイス間の通信を可能にするシンプルな2線式シリアルインタフェースを備えた、クワッド/オクタル8ビット電圧出力ディジタル-アナログコンバータ(DAC)です。+5V単一電源で動作し、高精度の内部バッファによりDAC出力は電源電圧範囲でスイングします。リファレンス入力範囲は電源電圧の両端まで拡張されています。

MAX521は、負荷を駆動する場合のシステムの小型化と部品点数の削減のために、電源電圧範囲の出力バッファを備えています。一方、MAX520の電圧出力はバッファリングされていないため、総消費電流が僅か4µAまで低減され、出力電流が低い場合の精度を向上させています。

MAX520/MAX521はシリアルインタフェースおよび内部ソフトウェアプロトコルを備え、最大400kbpsのデータレートで通信することができます。このインタフェースとダブルバッファの入力構成の組合わせにより、DACのレジスタを別々あるいは同時に更新することができます。さらに、ローパワーのシャットダウンモードでは、消費電流を4µAまで低減させることができます。パワーオンリセットにより、電源投入時のDAC出力は0Vになることが保証されます。

MAX520は16ピンDIP、ワイドSOおよび省スペースの20ピンSSOPパッケージで提供されています。MAX521は20ピンDIP、24ピンSOおよび省スペースの24ピンSSOPパッケージで提供されています。

アプリケーション

  • デジタル利得およびオフセット制御
  • 汎用
  • 産業用プロセス制御
  • プログラマブル減衰
