MAX5101

製造中

+2.7V～+5.5V、低電力、トリプル、パラレル8ビットDAC、レイルトゥレイル電圧出力付

超低電力、トリプル、パラレル8ビットDAC

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電源：+2.7V～+5.5V単一
  • 超低消費電流：
    • 動作中0.3mA
    • ソフトウェアシャットダウンモードにおいて1µA
  • パッケージ：超小型16ピンTSSOP
  • 出力バッファアンプはレイルトゥレイルでスイング可能
  • パワーオンリセットは全てのレジスタをゼロに設定

MAX5101は、+2.7V～+5.5V単一電源で動作するパラレル入力、電圧出力トリプル8ビットD/Aコンバータ(DAC)です。省スペースの16ピンTSSOPパッケージで提供されています。内部高精度バッファはレイルトゥレイルスイングが可能です。3つのDAC全ての内部リファレンス電圧は、VDDに接続されています。

MAX5101は、3つの各DACに独立の入力ラッチが備えられています。データは、共通の8ビット入力ポートからこれらの入力ラッチに転送されます。各々のDACはアドレス入力A0およびA1で選択され、アクティブローWRをローにすることによって更新されます。MAX5101は、電流を1µAに低減するソフトウェアシャットダウンモードおよびパワーアップ時に全てのレジスタをコード00 hexにリセットするパワーオンリセットモードを備えています。

アプリケーション

  • デジタル利得およびオフセット制御
  • ポータブル計測機器
  • パワーアンプバイアス制御
  • プログラマブル減衰
MAX5101
+2.7V～+5.5V、低電力、トリプル、パラレル8ビットDAC、レイルトゥレイル電圧出力付

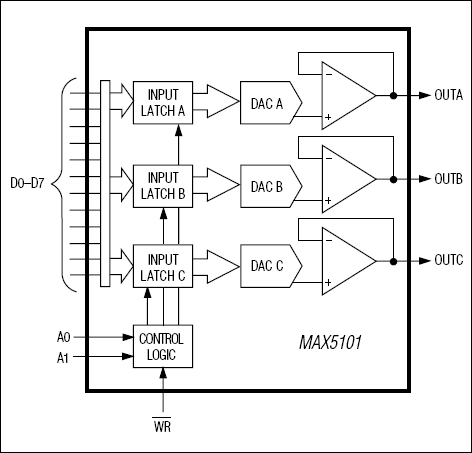

MAX5101：ファンクションブロックダイアグラム
