製品概要
機能と利点
- 電源：+5V単一電源動作
- バッファ付き電圧出力
- 2.048V内部リファレンス(MAX504)
- 消費電流：140µA (MAX515)
- INL = ±1/2 LSB (max)
- 全温度範囲で保証されたモノトニック特性
- 柔軟な出力範囲：
- 0V～VDD (MAX504/MAX515)
- VSS～VDD (MAX504)
- 8ピンSO/DIP (MAX515)
- パワーオンリセット
- デイジーチェーン構成用のシリアルデータ出力

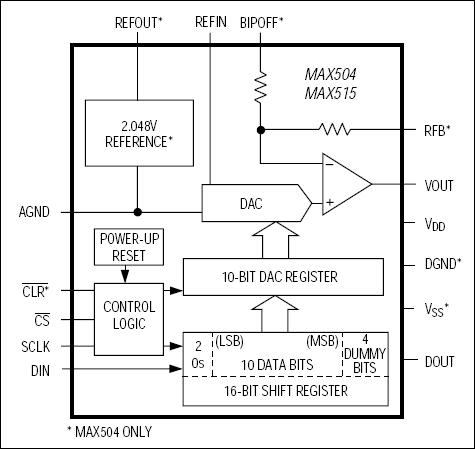

製品概要
MAX504/MAX515は、+5V単一電源動作用の低消費電力、電圧出力、10ビットD/Aコンバータ(DAC)です。MAX504は±5V電源でも動作します。MAX515の消費電流は僅か140µA、MAX504は(内部リファレンスを使用した場合)僅か260µAとなっています。MAX515は8ピンDIPおよびSOパッケージ、MAX504は14ピンDIPおよびSOパッケージで提供されています。これらのデバイスは共に、オフセット電圧、利得および直線性に対してトリミングされているため、調整は不要です。
MAX515のバッファは2の利得で固定されています。MAX504の内部オペアンプは、ユニポーラまたはバイポーラ出力電圧だけでなく、1または2の利得用として構成できます。また、MAX504は外部抵抗やオペアンプ無しで4象限乗算器として使用することもできます。パラレルデータ入力については，MAX503データシートを参照してください。ハードウェアおよびソフトウェアコンパチブルの12ビットアップグレード品については、MAX531/MAX538/MAX539データシートを参照してください。
アプリケーション
- オーディオシステム
- バッテリ動作/リモート産業用制御
- バッテリ駆動試験機器
- デジタル利得およびオフセット制御
- 機械および動作制御機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
