製品概要

機能と利点

  • バッファ付き電圧出力
  • 電圧リファレンス内蔵:2.048V
  • 5V単一または±5Vデュアル電源動作
  • 低消費電力
    • 250µAの動作電流
    • 40µAのシャットダウン電流
  • 省スペースSSOPパッケージ
  • 相対精度:±1/2 LSB Max (全温度範囲)
  • 単調性保証(全温度範囲)
  • 外部部品無しでの4象限乗算
  • パワーオン・リセット
  • ダブルバッファ付きパラレル・ロジック入力

製品概要

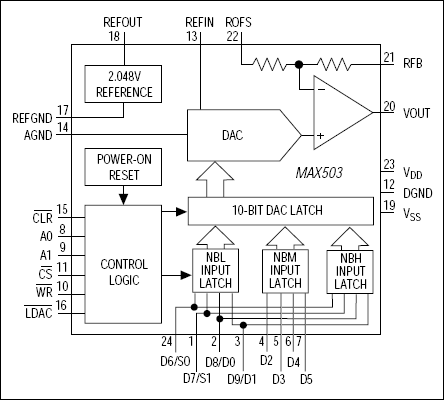

MAX503は、低電力、10ビット、電圧出力型ディジタル-アナログ・コンバータ(DAC)で、電圧リファレンスと出力バッファ・アンプを内蔵し、5V単一または±5Vデュアル電源で動作します。5V単一電源での動作電流は僅か250µAで、携帯用やバッテリ駆動の応用に最適です。さらに、SSOPの面積は僅か0.1平方インチで、8ピンDIPよりも小型です。10ビットの分解能は、レーザ・トリミングされたDAC、オペアンプおよびリファレンスによって実現され、外部調整は一切不要です。

内部ゲイン設定抵抗により、DAC出力電圧レンジを0~+2.048V、0~+4.096V、または±2.048Vに設定することができます。外部抵抗やオペアンプを用いることなく4象限乗算が可能です。パラレル・ロジック入力はダブルバッファされており、4ビット、8ビット、または16ビット・マイクロプロセッサとコンパチブルです。ハードウエアおよびソフトウエアがコンパチブルな12ビットのアップグレード版は、MAX530のデータシートを参照してください。同様の特長をもつシリアル・データ・インタフェース付きのDACについては、MAX504/MAX515のデータシートを参照してください。

アプリケーション

  • 任意関数発生器
  • 自動試験装置(ATE)
  • バッテリ駆動のデータ変換製品
  • デジタル利得およびオフセット制御
  • 産業用プロセス制御
  • マイクロプロセッサ制御のキャリブレーション
  • 最小部品点数のアナログシステム
