MAX4419

製造中

低電力、+3V/+5V、400MHz、単一電源オペアンプ、レイルトゥレイル出力付

優れたスピード/電力および低歪み

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低消費電流：1.6mA
  • 電源：+3V/+5V単一
  • 高速
    • -3dB帯域幅：400MHz (MAX4414/MAX4416/MAX4418)
    • スルーレート：200V/µs (MAX4414/MAX4416/MAX4418)
    • -3dB帯域幅：150MHz (MAX4415/MAX4417/MAX4419)
    • スルーレート：470V/µs (MAX4415/MAX4417/MAX4419)
  • レイルトゥレイル出力
  • 入力コモンモード範囲：VEEの外側まで拡張
  • 低微分利得/位相：0.03%/0.15°
  • 5MHzでの低歪み(MAX4414/MAX4416/MAX4418)
    • SFDR：-93dBc
    • 全高調波歪み：0.003%
  • 低コスト

MAX4414～MAX4419は、高速性能、低歪みおよび超低消費電流を特長とするオペアンプです。1アンプ当たりの消費電流が僅か1.6mAのこれらのオペアンプは、+2.7V～+5.5V単一電源で動作し、レイルトゥレイル出力を備えています。コモンモード入力電圧範囲は、グランドの100mV下から正電源の1.5V以内まで拡張されています。

MAX4414/MAX4416/MAX4418シングル/デュアル/クワッドオペアンプは、ユニティゲイン安定を示し、スルーレート200V/µsで-3dB帯域幅400MHzを実現します。MAX4415/MAX4417/MAX4419シングル/デュアル/クワッドオペアンプは、+5V/V以上の閉ループゲイン用に補償されており、470V/µsのスルーレートで-3dB帯域幅150MHzを実現します。高速、超低電力および低歪みの特長が組み合わされたMAX4414～MAX4419は、ビデオ、通信、計器等の低電力/低電圧、高速ポータブルシステムに最適です。

MAX4414/MAX4415シングルアンプおよびMAX4416/MAX4417デュアルアンプは、省スペースの8ピンµMAX®およびSOパッケージで提供され、クワッドのMAX4418/MAX4419アンプは14ピンTSSOPパッケージで提供されています。

アプリケーション

  • オーディオシステム
  • ベースバンドアプリケーション
  • バッテリ駆動アプリケーション
  • キーレスエントリ
  • ポータブル通信
  • ビデオラインドライバ
MAX4419
低電力、+3V/+5V、400MHz、単一電源オペアンプ、レイルトゥレイル出力付

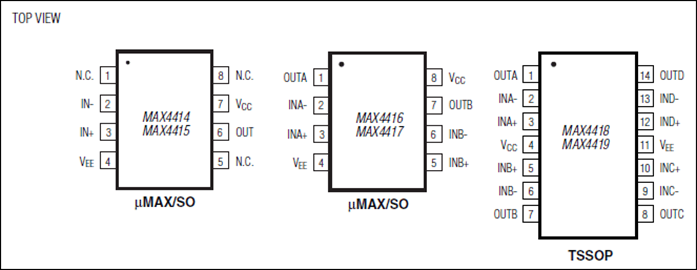

MAX4414、MAX4415、MAX4416、MAX4417、MAX4418、MAX4419：ピン配置
