MAX4020

低コスト、高速、レイルトゥレイル出力付き、単一電源オペアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.26
特長
  • 低コスト
  • 高速:
    • -3dB帯域幅(MAX4012):200MHz
    • -3dB帯域幅(MAX4016/18/20):150MHz
    • 0.1dB利得平坦性:30MHz
    • スルーレート:600V/µs
  • 電源:3.3V/5.0V単一
  • レイルトゥレイル出力
  • 入力同相範囲はVEEの外側まで拡張
  • 低微分利得/位相:0.02%/0.02°
  • 低歪み(5MHz):
    • SFDR:-78dBc
    • 全高調波歪み:-75dB
  • 大出力駆動能力:±120mA
  • シャットダウン能力:400µA (MAX4018)
  • オフ状態で出力はハイインピーダンス(MAX4018)
  • パッケージ:省スペースSOT23、SO、µMAX、またはQSOP
製品概要
show more Icon

MAX4012シングル、MAX4016デュアル、MAX4018トリプルおよびMAX4020クワッドオペアンプは、高速性能およびレイルトゥレイル出力を兼ね備えたユニティゲイン安定素子です。MAX4018は、消費電流を400µA (max)まで低減して出力をハイインピーダンス状態にするディセーブル機能を備えています。これらの素子は、3.3V~10V単一電源および±1.65V~±5Vデュアル電源で動作します。入力同相電圧範囲は、負電源電圧(単一電源アプリケーションではグランド)の外側まで拡張されています。

これらの素子は、自己消費電流が僅か5.5mAとなっていますが、-3dB帯域幅200MHz、スルーレート600V/µsの高性能を実現しています。これらの素子は、ビデオ、通信および計測器等、広帯域幅を必要とする低電力/低電圧機器に最適です。さらに、ディセーブルされると出力がハイインピーダンスになるため、多重化アプリケーションに最適です。

MAX4012は、超小型5ピンSOT23、MAX4016は8ピンµMAX®およびSOパッケージで提供されています。MAX4018/MAX4020は、省スペースの16ピンQSOPおよび14ピンSOで提供されています。

アプリケーション

  • アナログ-デジタルコンバータインタフェース
  • バッテリ駆動機器
  • CCD画像処理システム
  • セットトップボックス
  • 監視ビデオシステム

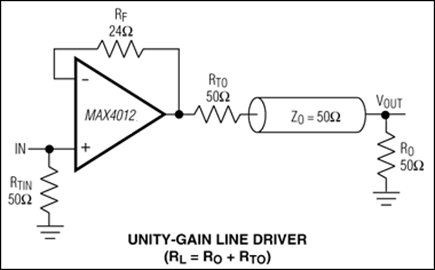

  • ビデオラインドライバ
  • ビデオルーティングおよびスイッチングシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.26

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4020EEE+
  • HTML
  • HTML
MAX4020ESD+
  • HTML
  • HTML
MAX4020ESD+T
  • HTML
  • HTML
