製品概要

機能と利点

  • 閉ループゲインが+2または-1の内部精密抵抗
  • 高速:
    • -3dB帯域幅:200MHz
    • 0.1dB利得平坦性:30MHz (最小6MHz)
    • スルーレート:600V/µs
  • 電源:3.3V/5.0V単一
  • レイルトゥレイル出力スイング
  • 入力電圧範囲はVEEの外側まで拡張
  • 低微分利得/位相:0.04%/0.02°
  • 低歪み(5MHz):
    • スプリアスフリーダイナミックレンジ(SFDR):-78dBc
    • 全高調波歪み:-75dB
  • 大出力駆動能力:±120mA
  • 低消費電流:5.5mA
  • シャットダウン電流:400µA
  • パッケージ:省スペース5ピンSOT23、µMAX®、またはQSOPパッケージ

製品概要

MAX4014/MAX4017/MAX4019/MAX4022は、高スルーレート、高出力電流駆動、低微分利得および低位相エラーを特長とする精密、閉ループ、利得+2 (または-1)のバッファです。これらの素子は、単一電源+3.15V~+11Vまたはデュアル電源±1.575V~±5.5Vで動作します。入力電圧範囲は、負電源電圧の100mV外側まで拡張され、出力スイングはレイルトゥレイルとなっています。

これらの製品は、僅か5.5mAの自己消費電流で、-3dB帯域幅200MHz、スルーレート600V/µsの高性能を実現します。また、MAX4019には、消費電流を400µAに低減するディセーブル機能が備わっています。これらのデバイスの入力電圧ノイズは僅か10nV/Hz、入力電流ノイズは僅か1.3pA/Hzです。このバッファファミリは、ビデオ、通信、計測器システムなど、広帯域幅を必要とする低電力/低電圧アプリケーションに最適です。MAX4014は、省スペースの5ピンSOT23パッケージで提供されています。

アプリケーション

  • ADCインタフェース
  • ポータブル、バッテリ駆動装置

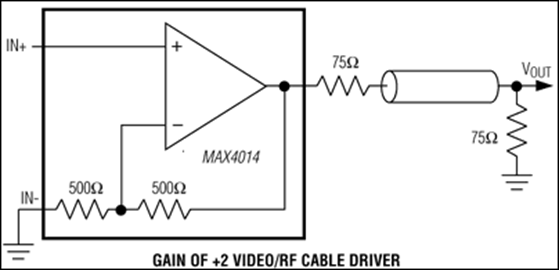

  • ビデオラインドライバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX4014EUK+ 材料宣誓書(MD) 信頼性データ 5-SOT_23-N/A
MAX4014EUK+T 材料宣誓書(MD) 信頼性データ 5-SOT_23-N/A
