MAX4209

REFバッファ付き、超低オフセット/ドリフト、高精度計測アンプ

すべて表示 showmore-icon

Autozeroを使って20µV (max)オフセットを実現する計測アンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)

PDF

5 19, 2010 ellipse 日本語

MAX4208-MAX4209_jp: REFバッファ付き、超低オフセット/ドリフト、高精度計測アンプ Data Sheet (Rev.1)

データシートご利用上の注意
PDFファイルを開く external-link 741.00K
Documentation すべてのドキュメントを表示
SPICEモデル MAX4209 SPICE Macro Model Download 2.41KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$1.93
特長
  • スペクトラム拡散オートゼロ計測アンプによってDC特性を向上してセンサー性能を最大化
    • 入力オフセット電圧：±20µV (max、+25℃時)
    • 利得誤差：±0.25% (max)
    • 低オフセット電圧ドリフト：0.2µV/℃
    • CMOS入力バイアス電流：1pA
    • レール･ツー･レール出力を備えた真のグランド検出
    • 利得帯域積：750kHz
  • 高精度およびバイポーラ動作用のREF入力バッファ
  • 低電力動作によってリモート検出およびバッテリ駆動アプリケーションに対応
    • 単一電源動作：2.85V～5.5Vまたはデュアル電源：±1.425V～±2.75V
    • 消費電流：750µA
    • シャットダウンモード：1.4µA
  • 可変利得(MAX4208)および100固定利得(MAX4209)によって設計の柔軟性を提供
製品概要
show more Icon

超低オフセット/ドリフト計測アンプのMAX4208/MAX4209は、超小型のµMAX®パッケージに、超高精度仕様、低消費電力、レイルトゥレイル出力、優れた利得帯域幅積、およびバッファされたREFIN/MODE入力を備えています。これらのデバイスは、入力オフセットを常に測定して補償するスペクトラム拡散オートゼロ技法を採用して、時間と温度に対するドリフトおよび1/fノイズの影響を排除します。この方式は、20µVを下回るオフセット電圧を達成することによって、グランド検出が可能になり、超低CMOS入力バイアス電流を提供し、コモンモード除去性能を向上させます。

MAX4208/MAX4209は、小信号差動電圧(±100mV)用に最適化されたハイインピーダンス入力を備えています。各デバイスは、750kHzの利得帯域幅積を提供します。

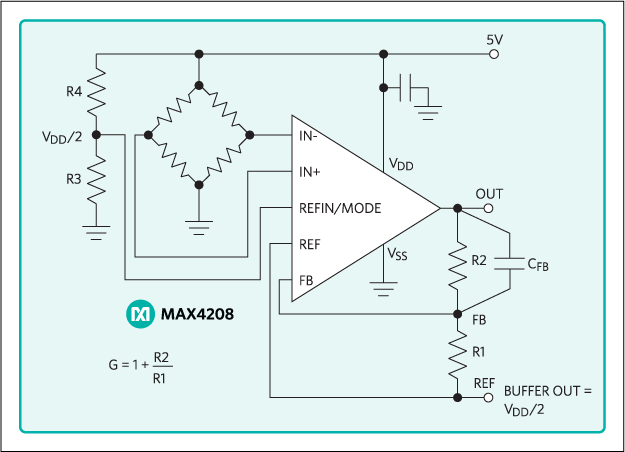

MAX4208は、2つの外付け抵抗で調整可能な利得、またはFBをOUTに接続するユニティ利得を提供します。MAX4209は、±0.03% (typ)の精度で、100V/Vの固定利得で利用することができます。いずれのデバイスも、出力をレベルシフトするリファレンス入力(REF)を備えているため、単一電源アプリケーションにおいてバイポーラ信号が可能になります。いずれのデバイスも、REFIN/MODEは、REF電圧を設定して出力をレベルシフトする高精度ユニティゲインバッファへの入力です。内蔵REFバッファによって、単純な抵抗分圧器によるリファレンスの設定または負荷エラーのないADCリファレンスが可能となります。

MAX4208/MAX4209は、2.85V～5.5Vの単一電源電圧で動作し、自己消費電流はわずか750µA (内蔵バッファがオフのとき)、シャットダウンモードの場合はわずか1.4µAです。また、これらのアンプは±2.5Vのデュアル電源でも動作し、この場合、REFはグランドに接続し、REFIN/MODEはVSSに接続します。MAX4208/MAX4209は、省スペースの8ピンµMAXパッケージで提供され、自動車用温度範囲(-40℃～+125℃)での動作が保証されています。

アプリケーション

  • バッテリ駆動医療機器
  • 差動電圧アンプ
  • 産業用プロセス制御
  • ノートブックコンピュータ
  • 高精度ローサイド電流検出
  • 歪みゲージアンプ
Show More Arrow image
file データシートを表示 (Rev.3)
Documentation すべてのドキュメントを表示
SPICEモデル MAX4209 SPICE Macro Model Download 2.41KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$1.93
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX4209

資料

19
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 05/15/2015
English

MAX4208-MAX4209: Ultra-Low Offset/Drift, Precision Instrumentation Amplifiers with REF Buffer Data Sheet (Rev.3)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 05/19/2010
日本語

MAX4208-MAX4209_jp: REFバッファ付き、超低オフセット/ドリフト、高精度計測アンプ Data Sheet (Rev.1)

PDFファイルを開く

redirect
741.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX4209 Reliability Data redirect icon

162.04K

download

PDFをダウンロード

技術記事

16

PDF Vector

HTML

更新 03/08/2011
English
Reduce the Chances of Human Error: Part 2, Super Amps and Filters for Analog Interface redirect icon

PDF Vector

HTML

更新 04/06/2009
English
Zero-Drift Instrumentation Amplifier (IA) Takes the Strain out of Sensor Measurements redirect icon

PDF Vector

HTML

更新 07/20/2009
中国語
利用零漂移仪表放大器(IA)应对传感器测量的设计挑战 redirect icon

PDF Vector

HTML

更新 07/10/2009
日本語
ゼロドリフトの計装用アンプ(IA)によってセンサの測定結果から歪みを除去 redirect icon

PDF Vector

HTML

更新 10/18/2012
English
Drive the REF Pin of New Generation Instrumentation and Current-Sense Amplifiers Without an Op Amp redirect icon

PDF Vector

HTML

更新 02/03/2013
日本語
新世代の計測および電流検出アンプのREF端子をオペアンプなしで駆動する redirect icon

PDF Vector

HTML

更新 05/10/2010
English
Important Design Considerations for Heart-Rate and Fitness Monitors redirect icon

PDF Vector

HTML

更新 11/23/2010
日本語
心拍/フィットネスモニタの設計のための重要な検討事項 redirect icon

PDF Vector

HTML

更新 05/10/2010
English
Introduction to Ventilators and Ventilation Rate Measurements redirect icon

PDF Vector

HTML

更新 11/24/2010
日本語
人工呼吸器と換気率測定入門 redirect icon

PDF Vector

HTML

更新 04/09/2009
English
Autozero Noise Filtering Improves Instrumentation Amplifier Output redirect icon

PDF Vector

HTML

更新 06/22/2009
中国語
利用自动归零噪声滤波器降低仪表放大器的输出噪声 redirect icon

PDF Vector

HTML

更新 06/25/2009
日本語
オートゼロノイズフィルタリングは計測アンプ出力を改善する redirect icon

PDF Vector

HTML

更新 06/11/2007
English
Three is a Crowd for Instrumentation Amplifiers redirect icon

PDF Vector

HTML

更新 08/01/2007
中国語
三运放架构对仪表放大器的制约 redirect icon

PDF Vector

HTML

更新 08/22/2007
日本語
計測アンプに3つのオペアンプは多すぎる redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 10
show more Icon

データシート 2

MAX4208-MAX4209: Ultra-Low Offset/Drift, Precision Instrumentation Amplifiers with REF Buffer Data Sheet (Rev.3)
MAX4208-MAX4209_jp: REFバッファ付き、超低オフセット/ドリフト、高精度計測アンプ Data Sheet (Rev.1)

信頼性データ 1

MAX4209 Reliability Data

技術記事 7

ゼロドリフトの計装用アンプ(IA)によってセンサの測定結果から歪みを除去
新世代の計測および電流検出アンプのREF端子をオペアンプなしで駆動する
心拍/フィットネスモニタの設計のための重要な検討事項
人工呼吸器と換気率測定入門
オートゼロノイズフィルタリングは計測アンプ出力を改善する
計測アンプに3つのオペアンプは多すぎる
Reduce the Chances of Human Error: Part 2, Super Amps and Filters for Analog Interface
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4209HAUA+ Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX4209HAUA+T Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 19, 2018

- 1753N

ASSEMBLY

MAX4209HAUA+

製造中

MAX4209HAUA+T

製造中

pdf

pcn_1753n

external-icon

1 9, 2015

- 1481

WAFER FAB

MAX4209HAUA+

製造中

MAX4209HAUA+T

製造中

pdf

pcn_1481

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX4209HAUA+

製造中

MAX4209HAUA+T

製造中

pdf

pcn_1753n

external-icon
1 9, 2015

- 1481

arrow down

WAFER FAB

MAX4209HAUA+

製造中

MAX4209HAUA+T

製造中

pdf

pcn_1481

external-icon

ソフトウェアおよび製品のエコシステム

評価用キット 2

MAX4208EVKIT

MAX4208の評価キット

zoom

MAX4208EVKIT

MAX4208の評価キット

download icon

ダウンロード

 print icon

印刷
MAX4208EVKIT
MAX4208の評価キット

機能と利点

  • 単一またはデュアル電源動作
    • 単一電源動作：2.85V～5.5V
    • デュアル電源動作：±1.425V～±2.75V
  • 調整可能な電圧利得は148V/Vに設定
  • レイルトゥレイル出力
  • 設定可能なリファレンス電圧：外部または内部(バッファ付き)
  • 電流検出モードオプション
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX4208の評価キット(EVキット)は、µMAX®パッケージに封止された超低オフセット/ドリフト、調整可能な利得、高精度計測アンプのMAX4208を容易に評価することができます。MAX4208は、小電圧(±100mV、max)用に最適化されたハイインピーダンス差動入力を備え、レイルトゥレイル出力を提供します。MAX4208のEVキットは、148V/Vの利得に設定されています。このEVキットは、2.85V～5.5Vの単一電源電圧、または±1.425V～±2.75Vを供給するデュアル電源で動作します。

また、MAX4208のEVキットを使って固定利得アンプのMAX4209を評価することもできます。MAX4208 ICの温度範囲は、-40℃～+125℃です。

MAX4209のEVキットは、別途購入が可能で、外付けの利得設定抵抗器なしで100V/Vの固定利得アンプのMAX4209を評価します。

注：利得設定抵抗を内蔵したMAX4209 ICを評価する場合は、MAX4209EVKIT+をお求めください。または、MAX4208EVKIT+のお求めとともに無料サンプルのMAX4209 ICをご請求ください。ICの型番については、フルデータシートの｢部品選択表｣を参照してください。

アプリケーション

  • 車載トランスデューサアプリケーション
  • バッテリ駆動医療機器
  • 差動電圧アンプ
  • 産業用プロセス制御
  • ノートブックコンピュータ
  • 高精度ローサイド電流検出
  • 歪みゲージアンプ

MAX4209EVKIT

MAX4209の評価キット

zoom

MAX4209EVKIT

MAX4209の評価キット

download icon

ダウンロード

 print icon

印刷
MAX4209EVKIT
MAX4209の評価キット

機能と利点

  • 単一またはデュアル電源動作
    • 単一電源動作：2.85V～5.5V
    • デュアル電源動作：±1.425V～±2.75V
  • 100V/V固定電圧利得
  • レイルトゥレイル出力
  • 設定可能なリファレンス電圧：外部またはバッファ付き内部
  • 電流検出モードのオプション
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX4209の評価キット(EVキット)は、µMAX®パッケージに封止された超低オフセット/ドリフト固定利得高精度計測アンプのMAX4208の評価を簡素化します。MAX4209は、小電圧(±100mV、max)用に最適化されたハイインピーダンス差動入力を備え、レイルトゥレイル出力を提供します。MAX4209のEVキット回路は、MAX4209の100V/V固定電圧利得バージョンを使用します。このEVキットは、2.85V～5.5Vの単一電源電圧、または±1.425V～±2.75Vを供給するデュアル電源で動作します。

また、MAX4209のEVキットはMAX4209アンプの10V/Vおよび1000V/V固定利得バージョン、および調整可能なゲインアンプのMAX4208も評価することができます。MAX4209 ICの温度範囲は、-40℃～+125℃です。

MAX4208のEVキットは、別途購入が可能で、外付け抵抗で利得設定を行う調整可能なゲインアンプのMAX4208を評価します。

注：利得を外部調整するMAX4208 ICを評価するには、MAX4208EVKIT+をお求めくだい。または、MAX4209EVKIT+のお求めとともにMAX4208AUA+ ICの無料サンプルをご請求ください。MAX4209 ICの他の利得バージョンの型番については、フルデータシートの｢部品選択表｣を参照しICのオーダー情報を入手してください。

アプリケーション

  • 車載トランスデューサアプリケーション
  • バッテリ駆動医療機器
  • 差動電圧アンプ
  • 産業用プロセス制御
  • ノートブックコンピュータ
  • 高精度ローサイド電流検出
  • 歪みゲージアンプ
