MAX3600

プロジェクタ用、レーザドライバ

すべて表示 showmore-icon

業界初、ピコRGBプロジェクタ用トリプルレーザドライバ、PCB実装面積を5mm x 5mmに減らしXGAまでの分解能

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 4つの電流出力レーザドライバを内蔵
  • 赤色、青色、および緑色レーザに対応
  • 10ビットのビデオDAC、fCLK = 1MHz~160MHz
  • 利得とオフセット用の8ビットDAC
  • 出力スイッチング時間:2ns
  • シリアルポート制御
  • レーザイネーブル
  • ランダムノイズ発生器と断続的オフ機能
  • 5mm x 5mm、40ピンTQFNパッケージ(0.4mmピッチ)
製品概要
show more Icon

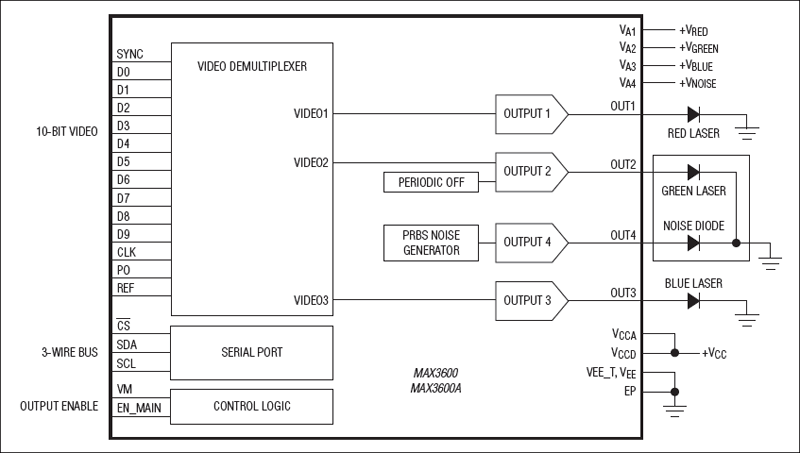

プロジェクタ用レーザドライバのMAX3600は、赤色、青色、および緑色レーザによるビデオ画像処理をサポートします。各出力は、利得とオフセットの設定が可能な10ビットのビデオディジタル-アナログコンバータ(DAC)を搭載しています。合成緑色レーザによる動作のために、ドライバは、断続的オフ機能、およびランダムノイズ発生器を用いた4つ目の出力を備えています。

MAX3600B/R/Gは、青色、赤色、および緑色レーザ用のモノクロドライバです。MAX3600Aは、MAX3600よりも大出力のフルスケール電流を保証しており、新規設計用に推奨されています。

アプリケーション

  • モノクロ青、緑または赤ピコレーザプロジェクタ
  • RGBピコレーザプロジェクタ
  • 最高WXGAおよび1080p分解能プロジェクタ
