MAX34407
MAX34407
Info: :
製造中
Info: :
製造中
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$3.96
特長
- コード最適化によってポータブルプラットフォームの消費電力を最小化
- 広い66dBのダイナミックレンジを備えた4つの電力モニタ
- 電流と電圧の両方を測定
- 低消費電力
- 消費電力をさらに低減するスローモード
- パワーダウンモード
- 自律的動作によってプロセッサのオーバーヘッドを最小化
- チャネル別の48ビット電力積算器によって1024サンプル/秒で17分間のデータをキャプチャ
- チャネル別の12ビット電圧レジスタ
- 高集積ソリューションによって部品数、PCBスペース、およびBOMコストを最小化
- 広い電流コモンモード範囲：2.5V～15V
- 低いフルスケール、電流検出電圧：100mV
- I2C/SMBusインタフェース
- 温度範囲：-40℃～+85℃
- 小型実装面積の16ピンWLPパッケージ(0.5mmピッチ、2.285mm x 2.185mm)
- 開発が容易
- 高度なGUIを備えた評価キットが利用可能(MAX34407EVKIT#)
- Windows用ドライバを提供
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

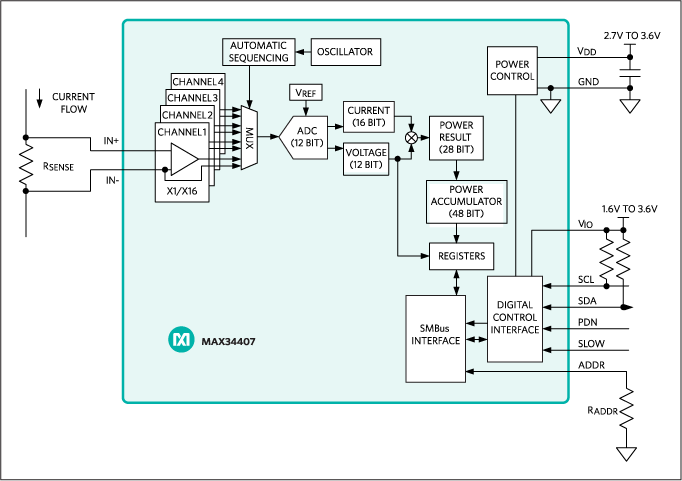

MAX34407は、消費電力の判定専用の電流および電圧モニタです。このデバイスは広いダイナミックレンジを備えているため、少量～大量の電力を消費するシステムの電力を高精度で測定することができます。このデバイスは、標準I2C/SMBusシリアルインタフェースによって設定および監視されます。片方向の電流センサーは、低フルスケール検出電圧で高精度のハイサイド動作を提供します。デバイスは、電流検出および電圧サンプルを自動的に収集します。その後、サンプルの乗算によって電力値が取得され、さらに電力値が積算されます。ホストからのコマンドによって、デバイスは積算された電力サンプルおよび積算回数を、ホストがアクセス可能なレジスタのセットに転送します。この転送時にサンプルが失われることはないため、ホストはデータをリアルタイムではなく任意の時間間隔で取り出すことができます。
アプリケーション
- スマートフォン
- タブレット
- ウルトラノートブック
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$3.96
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX34407
資料
6
Filters
1つが該当
すべて
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
技術記事
すべて
-
すべて
-
English
-
日本語
データシート
1
ユーザ・ガイド
2
更新 06/02/2017
English
更新 03/18/2019
English
信頼性データ
1
更新 01/12/2023
English
MAX34407 Reliability Data
81.87K
技術記事
2
HTML
更新 02/19/2018
English
HTML
更新 02/19/2018
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX34407EWE+ |
16-WLCSP-N/A
|
|
|
| MAX34407EWE+T |
16-WLCSP-N/A
|
|
- MAX34407EWE+
- ピン／パッケージ図
-
16-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX34407EWE+T
- ピン／パッケージ図
-
16-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 16, 2020
- 2101
TEST
MAX34407EWE+
製造中
MAX34407EWE+T
製造中
10 7, 2016
- 1600
ASSEMBLY
MAX34407EWE+
製造中
MAX34407EWE+T
製造中
7 19, 2016
- 1594_AMENDED
ASSEMBLY
MAX34407EWE+
製造中
MAX34407EWE+T
製造中
12 8, 2015
- 1594_PRE-PCN
WAFER FAB
MAX34407EWE+
製造中
MAX34407EWE+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 16, 2020
- 2101
TEST
10 7, 2016
- 1600
ASSEMBLY
7 19, 2016
- 1594_AMENDED
ASSEMBLY
12 8, 2015
- 1594_PRE-PCN
WAFER FAB
評価用キット 1
MAX34407EVKIT
MAX34407の評価キット
MAX34407の評価キット
製品の詳細
MAX34407の評価キット(EVキット)は、SMBus 4チャネル広ダイナミックレンジ電力積算器のMAX34407を評価するために必要なハードウェアとソフトウェアグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットにはMAX34407EWE+が実装され、PCとの通信のためのMicro-USBケーブルも含まれています。
アプリケーション
- スマートフォン
- タブレット
- ウルトラノートブック
