MAX34408

SMBusデュアル/クワッド電流モニタ

すべて表示 showmore-icon

車載過電流シャットダウン付き、4つの電源レール用、高精度電流測定

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.17
特長
  • デジタルシリアル読取りによって最大4レールの高精度消費電流測定を実現
    • 低フルスケール電流検出電圧:12.25mV
    • 自動ラウンドロビンシーケンスによって各電流検出入力をサンプリング
    • 選択可能な平均化による電流検出精度の向上
    • 遅延機能付きの設定可能なデジタル過電流スレッショルド
    • バスタイムアウトを備えたI2C/SMBusインタフェース
    • リアルタイム電流測定値に対するレジスタアクセス
  • 広い電圧レール範囲に対応
    • 広いコモンモード範囲:2.5V~13.2V
  • 過電流状態発生時に自動システムシャットダウン
    • シャットダウン出力を通じたハードウェアによる即時の過電流指示
製品概要
show more Icon

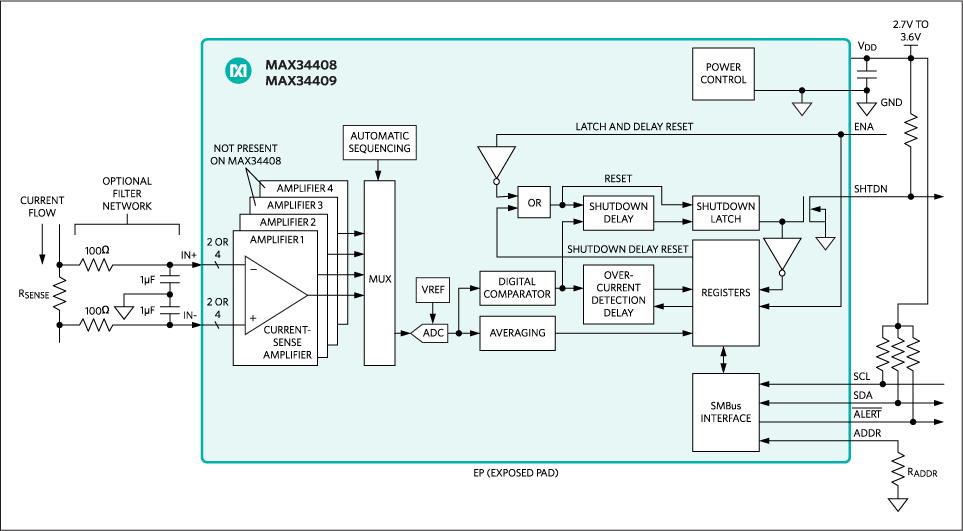

MAX34408とMAX34409は、標準のI2C/SMBusシリアルインタフェースで設定と監視を行う2チャネルと4チャネルの電流モニタです。各片方向電流センサーが低フルスケール検出電圧で高精度なハイサイド動作を実行します。これらのデバイスは自動的に2つまたは4つのチャネルで順次、電流サンプルを収集し、それらの平均値を取ることでインパルスノイズの影響を低減します。未処理のADCサンプルをユーザー設定可能なデジタルスレッショルドと比較して、過電流状態を指示します。過電流状態になるとハードウェア出力がトリガされ、すべての必要な外部回路をシャットダウンする指示がただちに発信されます。

アプリケーション

  • 基地局
  • 産業用制御
  • ネットワークスイッチおよびルータ
  • サーバ
  • スマートグリッドネットワークシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.17

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX34408ETE+
  • HTML
  • HTML
MAX34408ETE+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX34408ETE+

製造中

MAX34408ETE+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX34408ETE+

製造中

MAX34408ETE+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX34409EVKIT

MAX34409の評価キット

zoom

MAX34409EVKIT

MAX34409の評価キット

MAX34409の評価キット

機能と利点

  • MAX34409の評価が容易
  • USB HIDインタフェース
  • Windows XP®およびWindows® 7対応ソフトウェア
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

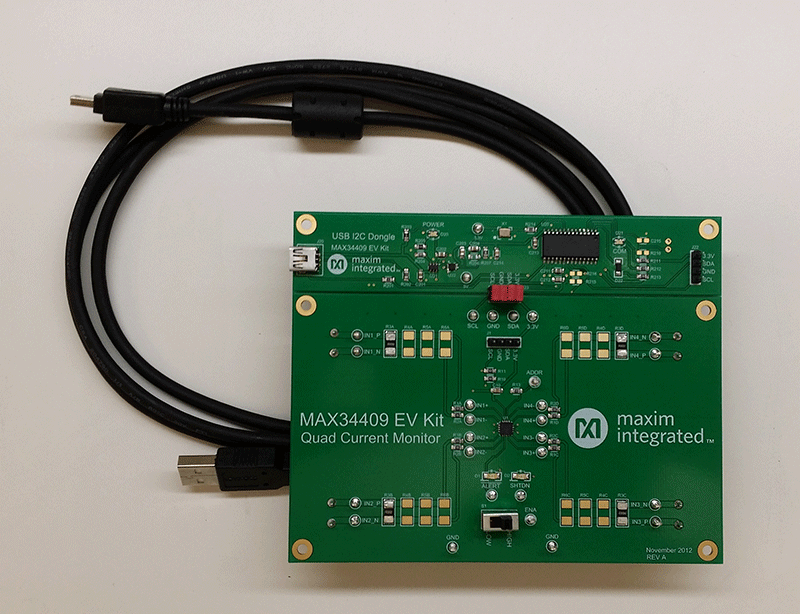

MAX34409の評価キット(EVキット)は、SMBusクワッド電流モニタのMAX34409の評価に必要なハードウェアおよびソフトウェアグラフィカルユーザインタフェース(GUI)を提供します。このEVキットにはMAX34409ETE+が実装され、PCとの通信のためのUSB I2Cドングルも含まれています。

アプリケーション

  • 基地局
  • 産業用制御
  • ネットワークスイッチおよびルータ
  • サーバ
  • スマートグリッドネットワークシステム
