MAX34406
MAX34406
Info: :
製造中
Info: :
製造中
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
6
1Ku当たりの価格
最低価格:$2.12
特長
- 4つの高精度電流検出アンプ
- 固定利得:25V/V、50V/V、100V/V、および200V/V
- 入力オフセット:±600µV以下
- 利得誤差:±0.6%以下(T/F/H)、±0.8%以下(W)
- 広いコモンモード範囲:2.0V~28V
- 各アンプのアナログ電圧出力
- 1.0Vの固定スレッショルド内蔵、個別の過電流コンパレータ
- 低消費電力
- 温度範囲:-40℃~+85℃

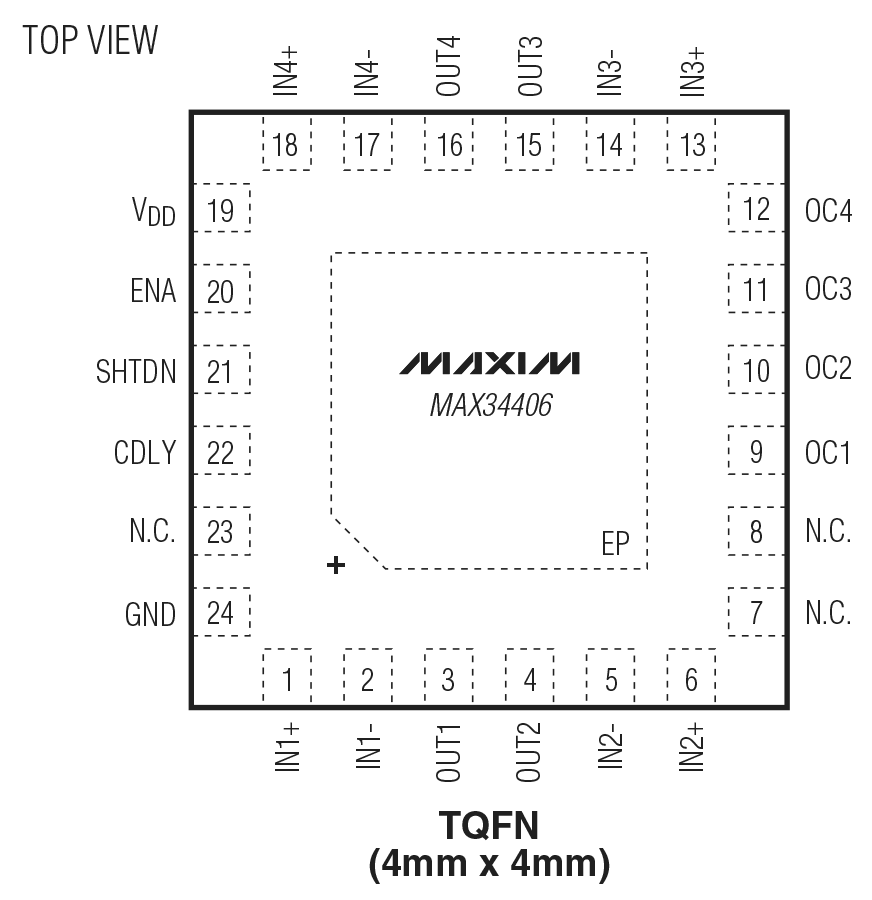

- 小型24ピンTQFNパッケージ(4mm x 4mm)
製品概要

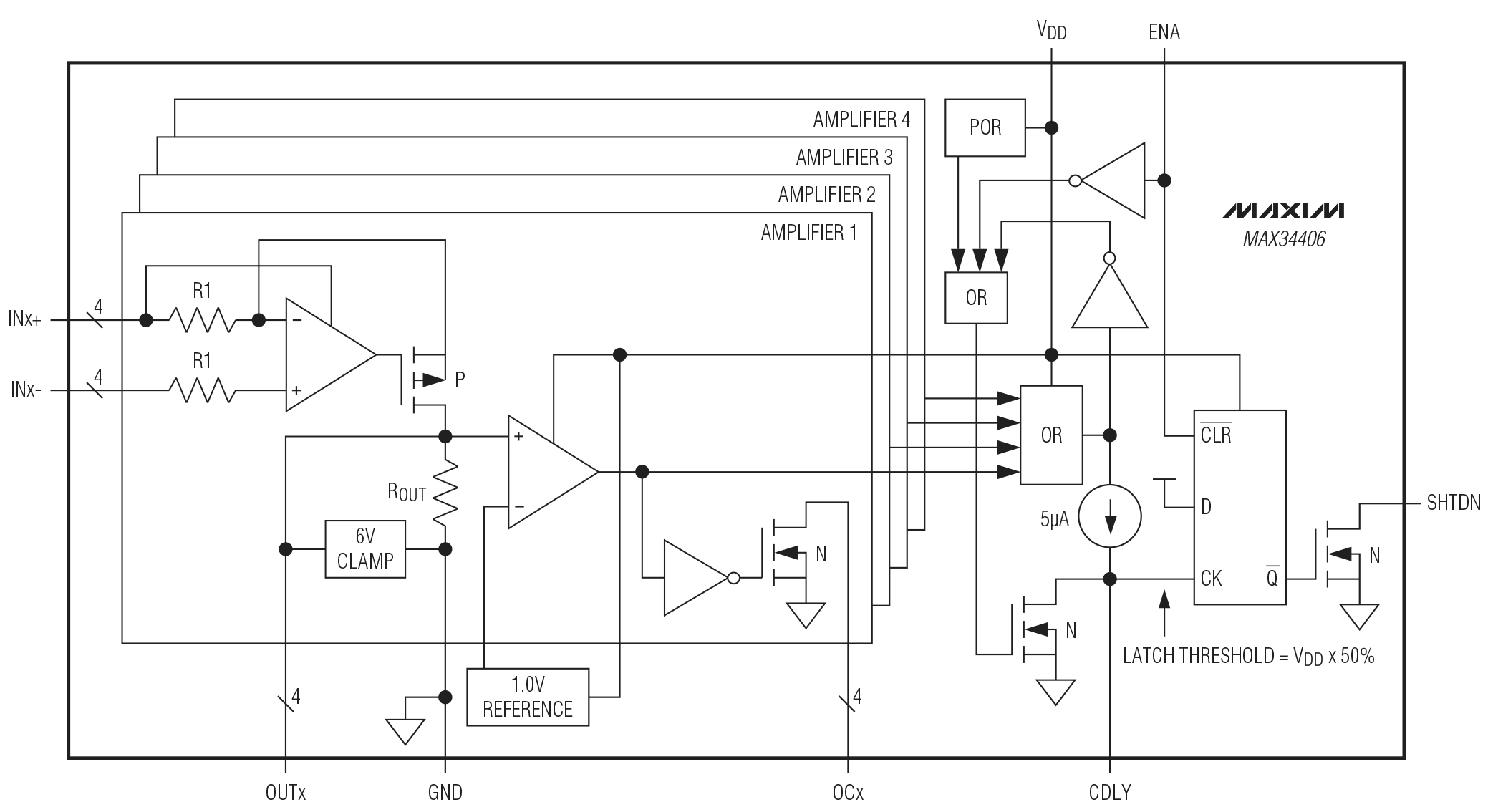

MAX34406は、高精度を提供するクワッド、ハイサイド、片方向、電流検出アンプです。このデバイスは、外付けのADCに配線可能な4つのアンプのそれぞれにおいてアナログ出力を提供し、固定の1.0Vスレッショルドを備えた4つの過電流コンパレータを内蔵しています。4つすべてのコンパレータは論理OR接続され、その結果は、ラッチされたコモンシャットダウンオープンドレイン出力ピンに供給される前に、外付けのコンデンサで遅延/フィルタリングすることができます。
アプリケーション
- 基地局
- 産業用制御
- ネットワークスイッチ/ルータ
- サーバ
- スマートグリッドネットワークシステム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
6
1Ku当たりの価格
最低価格:$2.12
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX34406
資料
2
Filters
1つが該当
すべて
すべて
データシート
1
信頼性データ
1
更新 01/12/2023
English
MAX34406 Reliability Data
18.83K
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
設計リソース 6
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX34406FETG+ | 24-TQFN-4X4X0.75 |
|
|
MAX34406FETG+T | 24-TQFN-4X4X0.75 |
|
|
MAX34406HETG+ | 24-TQFN-4X4X0.75 |
|
|
MAX34406HETG+T | 24-TQFN-4X4X0.75 |
|
|
MAX34406TETG+ | 24-TQFN-4X4X0.75 |
|
|
MAX34406TETG+T | 24-TQFN-4X4X0.75 |
|
- MAX34406FETG+
- ピン/パッケージ図
- 24-TQFN-4X4X0.75
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX34406FETG+T
- ピン/パッケージ図
- 24-TQFN-4X4X0.75
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX34406HETG+
- ピン/パッケージ図
- 24-TQFN-4X4X0.75
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX34406HETG+T
- ピン/パッケージ図
- 24-TQFN-4X4X0.75
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX34406TETG+
- ピン/パッケージ図
- 24-TQFN-4X4X0.75
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX34406TETG+T
- ピン/パッケージ図
- 24-TQFN-4X4X0.75
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 20, 2016
- 1612
ASSEMBLY
MAX34406FETG+
製造中
MAX34406FETG+T
製造中
MAX34406HETG+
製造中
MAX34406HETG+T
製造中
MAX34406TETG+
製造中
MAX34406TETG+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 20, 2016
- 1612
ASSEMBLY
MAX34406FETG+
製造中
MAX34406FETG+T
製造中
MAX34406HETG+
製造中
MAX34406HETG+T
製造中
MAX34406TETG+
製造中
MAX34406TETG+T
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX34406EVKIT
MAX34406の評価キット
製品の詳細
MAX34406の評価キット(EVキット)は、過電流スレッショルドコンパレータ内蔵クワッド電流検出アンプのMAX34406の評価を簡素化します。このEVキットは、完全実装済みで、動作可能な状態です。この製品には、2.5mΩの実効検出抵抗を作成するために各チャネルで並列接続する4つの10mΩ検出抵抗が同梱されています。このEVキットには、100V/Vの固定利得を提供するMAX34406デバイスが出荷時に実装されています。2.5mΩ検出抵抗と100V/V利得によって、各チャネルで4Aの過電流スレッショルドが提供されます。このEVキット上の検出抵抗は、過電流スレッショルドを調整するために変更可能です。EVキットのPCBと端子は、各チャネルで最大32Aの電流に対応することができます。
アプリケーション
- 基地局
- 産業用制御
- ネットワークスイッチ/ルータ
- サーバ
- スマートグリッドネットワークシステム
評価用キット1
ツールおよびシミュレーション 1
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
