MAX3311

460kbps、1µA消費電流、RS-232対応トランシーバ、µMAX

すべて表示 showmore-icon

µMAXパッケージの±15kV ESD保護RS-232トランシーバで基板スペースを削減

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

2 19, 2001 ellipse 日本語

MAX3311-MAX3313_jp: 460kbps、1µA消費電流、RS-232対応トランシーバ、µMAX Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 268.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.74
特長
  • 1µAの低電力シャットダウン(MAX3311)
  • アクティブローINVALID出力(MAX3313)
  • レシーバはシャットダウン中もアクティブ(MAX3311)
  • 10ピンµMAXパッケージのシングルトランシーバ(1Tx/1Rx)
  • RS-232コンパチブル動作
製品概要
show more Icon

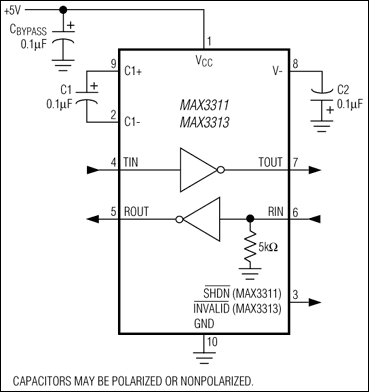

MAX3311/MAX3313は低電力、+5VのEIA/TIA-232コンパチブルトランシーバです。これらのデバイスはいずれも、トランスミッタおよびレシーバを1つずつ備えています。トランシーバはマキシム独自の低ドロップアウトトランスミッタ出力段を備えており、単一の反転チャージポンプ付+5Vの電源でRS-232コンパチブル動作を可能にしています。これらのデバイスは僅か3個の0.1µFコンデンサしか必要とせず、RS-232コンパチブルの出力レベルを維持しつつ、最高460kbpsのデータレートで動作します。

MAX3311は1µAのシャットダウンモードを備えています。シャットダウン中、チャージポンプはオフになり、V-はグランドに引き下げられ、トランスミッタ出力はディセーブルされます。MAX3313はアクティブローINVALID出力も備えています。この出力は、アクティブなRS-232ケーブル信号が接続されている時にハイになり、周辺装置が通信ポートに接続されていることをホストに伝えます。

アプリケーション

  • 携帯電話
  • デジタルスチルカメラ
  • デジタルテレビ(レシーバ、セットトップボックス)
  • 全地球測位システム(GPS)
  • モデム
  • ページャ
  • ペン入力パームトップ
  • POS端末
Show More Arrow image
