MAX3209E

マザーボード/デスクトップ用、±15kV ESD保護、12V、デュアルRS-232シリアルポート、低電力スタンバイ付

すべて表示 showmore-icon

低電力、±15kV ESD保護、デュアルRS-232シリアルポート、TSSOPパッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.50
特長
  • 単一の38ピンTSSOPパッケージに2つの 完全シリアルポートを内蔵
  • +12V電源とロジック電源(+3V~+5.5V)だけで動作
  • 負電源不要
  • スタンバイ中にポート当たり1つのレシーバがアクティブに維持されてシステムウェイクアップ
  • データ速度:460kbps (LapLinkコンパチブル)
  • ESD保護を強化:
    • ±15kV—ヒューマンボディモデル
    • ±8kV—IEC 1000-4-2、接触放電法
    • ±15kV—IEC 1000-4-2、エアギャップ放電法
  • 高速トランジェントバースト耐性(IEC 1000-4-4):±4kV
  • 低スタンバイ電流:50µA
  • +3Vまたは+5Vロジックのいずれでも動作
  • マウス駆動能力保証
  • 小型0.1µFコンデンサ
  • ピン配置:フロースルー型
製品概要
show more Icon

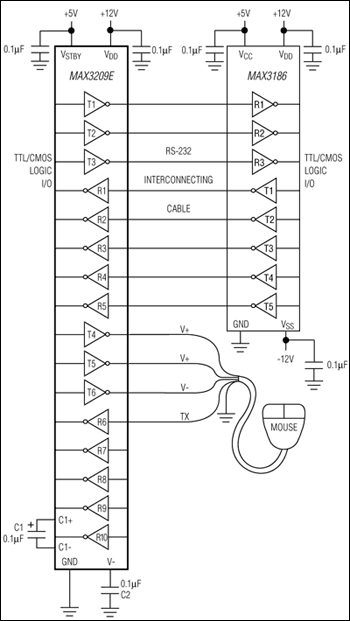

MAX3209Eは、欧州共同体の厳しいESD規格に適合するように設計されたマザーボードおよびデスクトップPC用の2つの完全DTE RS-232シリアルポート(トランスミッタ6個、レシーバ10個)です。負電源の必要性を排除して、基板スペースおよび消費電力を最小限に抑えています。本製品は、2つのシリアルポートと1つのチャージポンプを単一の38ピンTSSOPパッケージに収めています。

MAX3209Eはシステム電源管理条件に適合するために、50µAの低電力スタンバイモードを備えています。スタンバイ中、本素子は+3V~+5.5Vの単一電源で動作し、各ポートで1つのレシーバがアクティブ状態に維持されるため、周辺機器通信が再開された時に自動的にシステムをウェイクアップすることができます。

全てのトランスミッタ出力およびレシーバ入力は、IEC 1000-4-2エアギャップ放電法で±15kV、IEC 1000-4-2接触放電法で±8kV、ヒューマンボディモデルで±15kVまでのESD保護付であるため、過酷な環境や重要な役割を持つ機器に最適です。さらにMAX3209EはIEC 1000-4-4電気的高速トランジェント/バーストストレスで±4kVまでのESD保護を実現します。強力なチャージポンプ構造を備えているためMAX3209Eは、最高460kbpsのマウス駆動能力および真のRS-232動作を提供します。これにより、PC間通信ソフトウェア(LapLink®等)との互換性が保証されます。

アプリケーション

  • コンピュータ:デスクトップ、ワークステーション、サーバ
  • IEC 1000-4-2準拠を要する機器
  • 機器
  • マザーボード
  • ネットワークサーバ
  • テレコム
