MAX3243E
製造中AutoShutdown付き、±15kV ESD保護、1µA、3.0V～5.5V、250kbps、RS-232トランシーバ
- 製品モデル
- 8
- 1Ku当たりの価格
- 最低価格：$9.26
製品の詳細
- スペースに制限のあるアプリケーション用：
- MAX3228E/MAX3229E：±15kV ESD保護、+2.5V～+5.5VのRS-232トランシーバ、UCSP™
- MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E：最低10nAまで±15kV ESD保護、+3.0V～+5.5V、最大1Mbps、真のRS-232トランシーバ(MAX3246EはUCSPパッケージで入手可能)
- データケーブルアプリケーション用：
- MAX3380E/MAX3381E：±15kV ESD保護I/Oおよびロジックピン付き、+2.35V～+5.5V、1µA、2Tx/2Rx RS-232トランシーバ
MAX3221E/MAX3223E/MAX3243Eは、自動シャットダウン/ウェイクアップ機能、高データレート機能および増強された静電放電(ESD)保護機能を備えた、3V駆動EIA/TIA-232およびV.28/V.24通信インタフェースです。全てのトランスミッタ出力およびレシーバ入力は、IEC 1000-4-2エアギャップ放電法において±15kVまで、IEC 1000-4-2接触放電法において±8kVまで、ヒューマンモデルにおいては±15kVまで保護されています。
マキシムの画期的なAutoShutdown™機能を備えたMAX3221E/MAX3223E/MAX3243Eは、僅か1µAの消費電流を実現しています。これらのデバイスは、RS-232ケーブルの接続が切れるか周辺機器のトランスミッタがオフになると、低電力シャットダウンモードに設定されるため、既存のBIOSやオペレーティングシステムに変更を加えることなく電力を節約できます。
これらのトランシーバは、独自の低ドロップアウトトランスミッタ出力段を備え、デュアルチャージポンプによって+3.0V～+5.5V電源から真のRS-232性能を提供します。+3.3V電源の動作では、小さな0.1µFコンデンサ4つだけをチャージポンプに必要とします。各デバイスは、250kbpsのデータレートでRS-232出力レベルを維持することが保証されています。
MAX3221Eは、ドライバとレシーバそれぞれ1つずつから構成される最小の単一電源RS-232トランシーバです。MAX3223Eは、ドライバとレシーバそれぞれ2つずつから構成されています。また、MAX3243Eは完全3ドライバ/5レシーバのシリアルポートで、ノートブックコンピュータやサブノートブックコンピュータに最適です。MAX3243Eには、常にアクティブな2つの非反転レシーバ出力が備わっているため、パワーダウンの対象となる回路内の保護ダイオードに順方向バイアスを加えずに外部デバイスを監視できます。
MAX3221E、MAX3223EおよびMAX3243Eは、省スペースのTQFN、SSOP、およびTSSOPパッケージで提供されています。
アプリケーション
- バッテリ駆動機器
- 携帯電話
- ハンドヘルド機器
- ノートブック、サブノートブック、およびパームトップコンピュータ
- 周辺機器
- プリンタ
ドキュメント
データシート 2
信頼性データ 1
技術記事 2

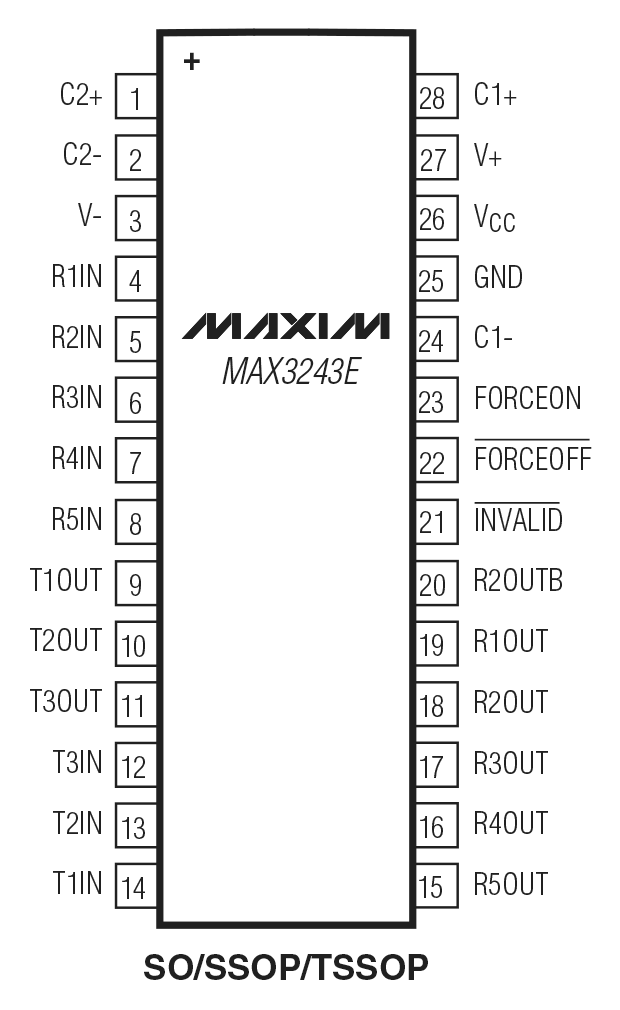

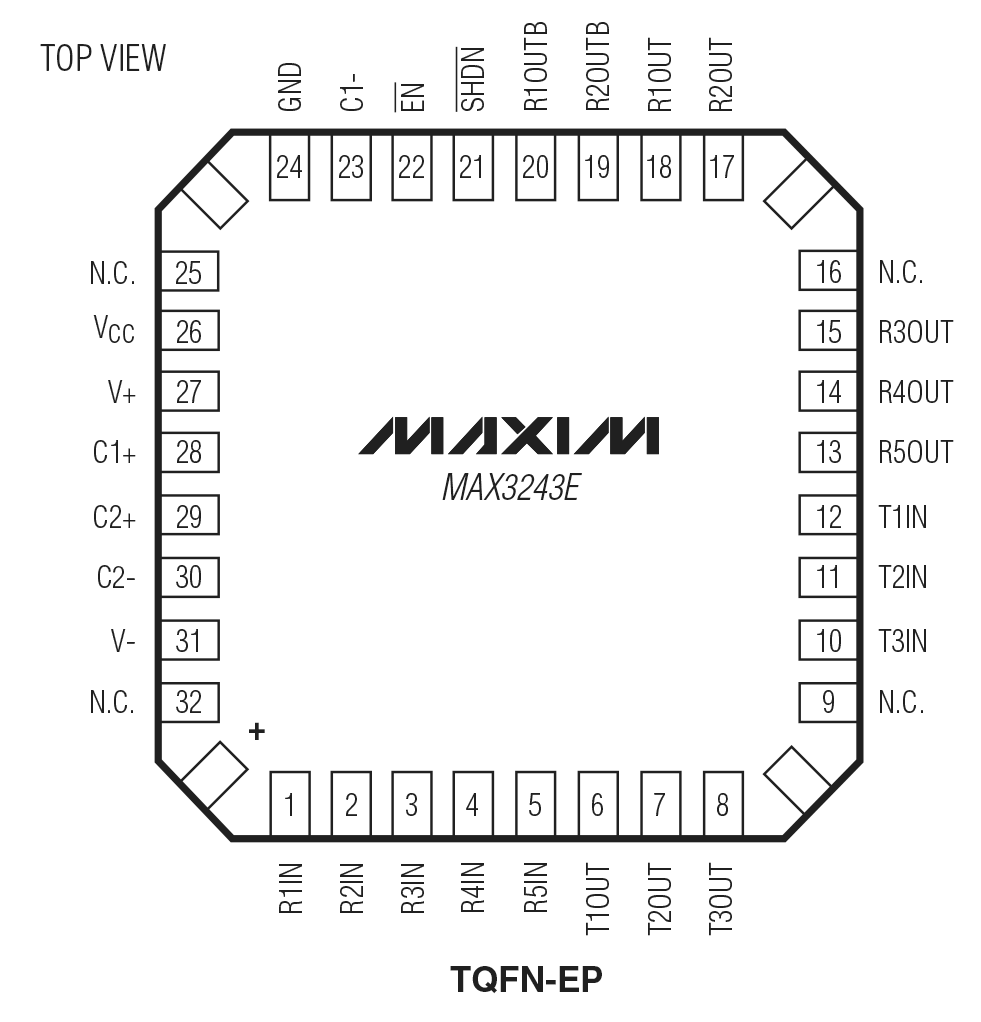

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX3243EEAI+ | 28-SSOP-5.3_MM | ||
| MAX3243EEAI+T | 28-SSOP-5.3_MM | ||
| MAX3243EETJ+ | Thin Quad Flatpack, No Leads | ||
| MAX3243EETJ+T | Thin Quad Flatpack, No Leads | ||
| MAX3243EEUI+ | Thin Shrink Small-Outline Package | ||
| MAX3243EEUI+T | Thin Shrink Small-Outline Package | ||
| MAX3243EEWI+ | 28-SOIC_W-300_MIL | ||
| MAX3243EEWI+T | 28-SOIC_W-300_MIL |
これは最新改訂バージョンのデータシートです。
評価用キット
MAX3223Eの評価キット
