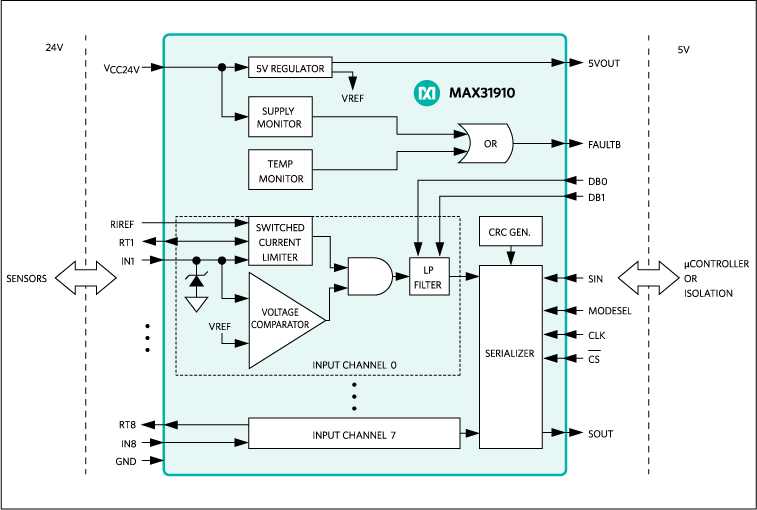

産業用インタフェースシリアライザのMAX31910は、産業、プロセス、およびビルオートメーションで使用されるセンサーおよびスイッチの24Vデジタル出力から、マイクロコントローラが必要とする5V CMOS互換信号への変換、調整、およびシリアライズを行います。このデバイスは、プログラマブルロジックコントローラ(PLC)デジタル入力モジュールのフロントエンドインタフェース回路を提供します。

このデバイスは、電流制限、ローパスフィルタ、およびチャネルシリアライズ機能を内蔵しています。入力電流制限によって、従来のディスクリート部品による抵抗分圧器の実装と比較して、フィールド電圧源から消費される電力の大幅な低減が可能になります。さらに、クラス最高の低消費電力を実現するため、このデバイスは特許出願中の回路技術を使用して、入力電流制限のみでは不可能な、さらなる省電力化を実現します。

選択可能な内蔵ローパスフィルタによって、アプリケーションに基づく柔軟なセンサー出力のデバウンスおよびフィルタ処理が可能です。内蔵のシリアライズ機能によって、絶縁に使用するフォトカプラの数を大幅に削減することができます。このデバイスシリアライザはスタック可能のため、任意の数の入力チャネルをシリアライズして単一のSPI対応ポートを介して出力することができます。これによって、入力チャネルの数に関係なく、必要なフォトカプラの数がわずか3つに減少します。

高周波ノイズおよび高速電気的過渡に関する堅牢性を高めるために、マルチビットCRCコードが生成され8ビットのデータごとにSPIポートを介して送信されます。内蔵の5V電圧レギュレータを使用して、外付けフォトカプラ、デジタルアイソレータ、またはその他の外部5V回路に給電することができます。

低コストアプリケーション向けに、マキシム・インテグレーテッドはこのデバイスのピンコンパチブルバージョンであるMAX31911を提供しています。MAX31911には、MAX31910に内蔵されている特許出願中の電流クランプスイッチング回路が内蔵されていません。

MAX31912およびMAX31913バージョンには、ピンの互換性を維持したまま、エネルギーレスLEDドライバが内蔵されています。

アプリケーション

• PLC用デジタル入力モジュール
• 産業用、ビルディング、およびプロセスオートメーション
• モータ制御
