MAX31865

RTD-デジタルコンバータ

すべて表示 showmore-icon

フォルト検出および入力電圧保護内蔵RTDからデジタル温度測定値を提供する完全ソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.93
特長
  • 高集積によって、システムコストの低減、設計作業の簡素化、および設計サイクルタイムの短縮を実現
    • 簡単に白金RTD抵抗をデジタル値に変換
    • 100Ω~1kΩ (0℃時)の白金RTD (PT100~PT1000)に対応
    • 2、3、4線式の各センサー接続に対応
    • SPI対応インタフェース
    • 20ピンTQFNおよびSSOPパッケージ
  • 高精度によって誤差バジェットへの対応が容易
    • 15ビットADC分解能:公称温度分解能0.03125℃ (RTDの非直線性のため変動)
    • 全動作条件にわたる総精度:0.5℃ (フルスケールの0.05%、max)
    • 完全差動VREF入力
    • 変換時間:21ms (max)
  • 内蔵フォルト検出機能によってシステムの信頼性を向上
    • 入力保護:±45V
    • フォルト検出(RTD素子開放、RTDレンジ外電圧への短絡、またはRTD素子間短絡)

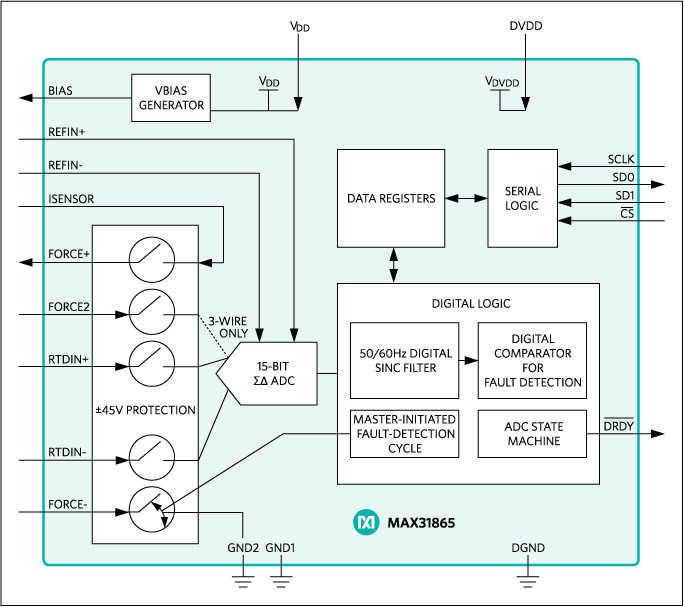

製品概要
show more Icon

MAX31865は、白金測温抵抗体(RTD)用に最適化された使いやすい抵抗-デジタルコンバータです。使用するRTDの感度を外付け抵抗で設定し、高精度デルタシグマADCがRTDの抵抗値と基準抵抗値の比をデジタル形式に変換します。MAX31865の入力は、最大±45Vの過電圧フォルトに対して保護されています。設定可能なRTDとケーブルのオープンおよび短絡状態の検出を内蔵しています。

デザインソリューション:Achieve High-Accuracy Temperature Measurement in Your Precision Designs ›

アプリケーション

  • 産業用機器
  • 計測
  • 医療用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.93

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX31865AAP+
  • HTML
  • HTML
MAX31865AAP+T
  • HTML
  • HTML
MAX31865ATP+
  • HTML
  • HTML
MAX31865ATP+T
  • HTML
  • HTML
評価用キット

評価用キット 2

MAX31865PMB1

MAX31865のペリフェラルモジュール

zoom

MAX31865PMB1

MAX31865のペリフェラルモジュール

MAX31865のペリフェラルモジュール

機能と利点

  • 簡単に白金RTD抵抗をデジタル値に変換
  • 100Ω~1kΩ (0℃時)の白金RTD (PT100~PT1000)に対応
  • 2、3、4線式の各センサー接続に対応
  • 6ピンPmod対応コネクタ(SPI)
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX31865PMB1ペリフェラルモジュール(Pmod)は、RTD-デジタルコンバータのMAX31865をSPI通信用に設定可能なPmod対応拡張ポートを利用する任意のシステムとインタフェースするために必要なハードウェアを提供します。このICは、白金RTD (測温抵抗体)用に最適化された使いやすい抵抗-デジタルコンバータです。このモジュールは、PT100白金RTDで動作するように設定されています。
MAX31865 ICのフルレンジ精度、その他のRTDタイプ、および動作についての詳細は、このICのデータシートを参照してください。

アプリケーション

  • 産業用機器
  • 計測
  • 医療用機器
reference details image

MAX31865EVKIT

MAX31865の評価キット

zoom

MAX31865EVKIT

MAX31865の評価キット

MAX31865の評価キット

機能と利点

  • MAX31865の簡便な評価
  • 完全実装および試験済み
  • USB HIDインタフェース
  • EVキットのハードウェアはUSB駆動(USBケーブル同梱)
  • Windows XP®、Windows Vista®、およびWindows® 7対応のソフトウェア
  • RoHS準拠
  • 実証済みPCBレイアウト

製品の詳細

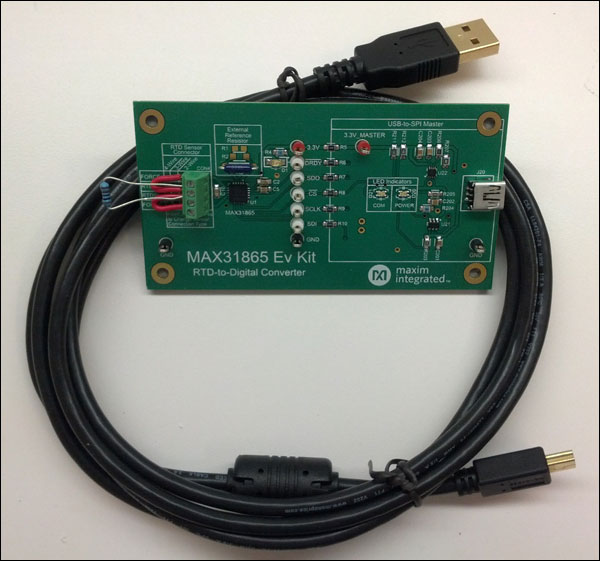

MAX31865の評価キット(EVキット)は、RTD-デジタルコンバータのMAX31865の評価に必要なハードウェアおよびソフトウェア(グラフィカルユーザーインタフェース)を提供します。このEVキットには、MAX31865ATP+およびUSB-SPIインタフェースが実装されています。
