MAX3174

+3.3V、マルチプロトコル、ソフトウェア選択可能なケーブルターミネータおよびトランシーバ

すべて表示 showmore-icon

ディスクリートの抵抗器ネットワークおよび高価なリレーを置換えることで基板スペースを削減

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)

PDF

2 7, 2006 ellipse 日本語

MAX3172-MAX3174_jp: +3.3V、マルチプロトコル、ソフトウェア選択可能なケーブルターミネータおよびトランシーバ Data Sheet (Rev.2)

データシートご利用上の注意
PDFファイルを開く external-link 735.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$8.60
特長
  • 業界初の+3.3Vマルチプロトコル終端ネットワーク およびトランシーバ
  • 認定済みTBR-1およびTBR-2適合(NET1およびNET2)
  • V.28 (RS-232)、V.11 (RS-422、RS-530、RS-530A、RS-449、V.36およびX.21)、V.10およびV.35プロトコルをサポート
  • 3V/5VロジックコンパチブルI/O
  • ソフトウェア選択式DTE/DCE
  • ディスクリート抵抗終端ネットワークおよび高価なリレーを置き換え
  • 10µsレシーバ入力デグリッチ(MAX3172のみ)
  • パッケージ：小型28ピンSSOP
  • トランスミッタ出力は±15Vの障害保護付(ケーブルの配線ミスに耐性)
製品概要
show more Icon

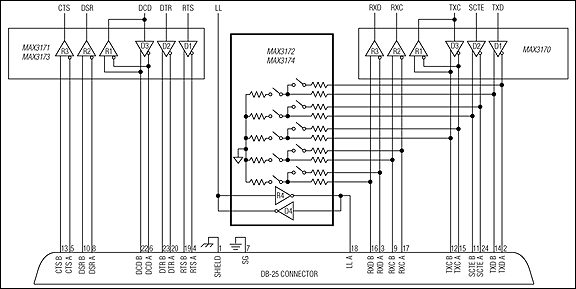

MAX3172/MAX3174は、5個のソフトウェア選択式マルチプロトコルケーブル終端処理ネットワークを備えています。各ネットワークは、V.11 (RS-422、RS-530、RS-530A、RS-449、V.36およびX.21)を100Ω差動負荷で、V.35をTネットワーク負荷で、あるいは終端内蔵のトランシーバと使用するためのV.28 (RS-232)およびV.10 (RS-423)をオープン回路負荷で終端処理する能力を備えています。これらのデバイスは、マルチプロトコル終端処理に必要なディスクリートの抵抗終端ネットワークと高価なリレーを置き換えます。MAX3172/MAX3174とMAX3170およびMAX3171/MAX3173を組み合わせると、V.11/RS-422、RS-530、RS-530A、V.36/RS-449、V.35、V.28/RS-232、V.10/RS-423およびX.21シリアルインタフェースをサポートする完全+3.3Vソフトウェア選択式DTEまたはDCEインタフェースポートが構成できます。

MAX3172/MAX3174は、5個のマルチプロトコルケーブル終端処理ネットワークの外にも、MAX3171/MAX3173のチャージポンプが生成するV+とV-を使用するように設計された1Tx/1Rxマルチプロトコルトランシーバを備えています。MAX3172/MAX3174のトランシーバは、動作モードとしてV.10とV.28をソフトウェア選択することができます。MAX3172は、終端処理のない動作のためにV.10/V.28レシーバ入力に10µsのデグリッチ機能を備えています。MAX3174は、シリアルハンドシェーク信号にデグリッチを必要としないアプリケーションに使用されます。これらのデバイスは28ピンSSOPパッケージで提供されています。

アプリケーション

  • CSU/DSU
  • データネットワーキング
  • データルータ
  • PCIカード
  • テレコム
