MAX3173
製造中+3.3V、マルチプロトコル、3Tx/3Rx、ソフト選択可能な制御トランシーバ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$8.29
製品の詳細
- 初の+3.3Vマルチプロトコルトランシーバ
- 認定済みTBR-1およびTBR-2適合(NET1およびNET2)
- V.28 (RS-232)、V.10/V.11 (RS-449、V.36、EIA-530、EIA530-A、X.21、RS-423)プロトコルをサポート
- 3V/5VロジックコンパチブルI/O
- ソフトウェア選択式DCE//DTE
- 真のフェイルセーフレシーバ動作
- パッケージ:小型28ピンSSOP
- 10µsレシーバ入力デグリッチ(MAX3171のみ)
- 全てのトランスミッタ出力は±15Vの障害保護付(ケーブルの配線ミスに耐性)

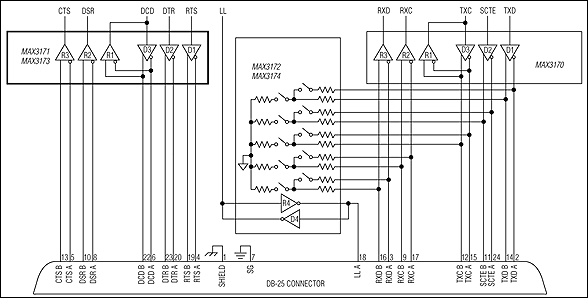

MAX3171/MAX3173は、+3.3V単一電源で動作する3ドライバ/3レシーバのマルチプロトコルトランシーバです。MAX3171/MAX3173とMAX3170およびMAX3172/MAX3174を組み合わせると、V.28 (RS-232)およびV.10/V.11 (RS-449、V.36、EIA-530、EIA-530-A、X.21、RS-423)プロトコルをサポートする完全ソフトウェア選択式データターミナル機器(DTE)またはデータ通信機器(DCE)インタフェースポートが得られます。MAX3171/MAX3173トランシーバはシリアルインタフェース制御信号を伝送し、MAX3170はクロックおよびデータ信号を伝送します。MAX3172/MAX3174は制御信号用に4つのトランシーバを必要とするアプリケーション用に余分のトランシーバを備えています。
内部チャージポンプおよびマキシム独自の低ドロップアウトトランスミッタ出力段により、+3.3V単一電源からV.28、V.11およびV.10適合動作が可能です。全てのモードピン(M0、M1およびM2)がハイに引き上げられるか、あるいは未接続であると、ノーケーブルモードになります。ノーケーブルモードにおいては、消費電流が2mAに低減し、全てのトランスミッタおよびレシーバ出力がディセーブルされます(ハイインピーダンス)。短絡制限およびサーマルシャットダウン回路が過剰な電力消費からドライバを保護します。
MAX3171はV.10/V.11/V.28レシーバ入力に10µsデグリッチ機能を備えています。MAX3173はシリアルハンドシェーク信号にデグリッチを必要としないアプリケーション用に用意されています。
これらの製品は、電源バイパスの他にチャージポンプ動作用の僅か4つの表面実装コンデンサを必要とするだけです。
アプリケーション
- CSU/DSU
- データネットワーキング
- データルータ
- PCIカード
- テレコム
ドキュメント
データシート 2
信頼性データ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX3173CAI+ | 28-SSOP-5.3_MM | ||
MAX3173CAI+T | 28-SSOP-5.3_MM |
これは最新改訂バージョンのデータシートです。
