MAX2754

1.2GHz、リニアモジュレーション入力付VCO

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.80
特長
  • インダクタおよびバラクタ同調素子内蔵の完全モノリシックVCO構成
  • 1/2 LOアプリケーションをサポートする1145MHz~1250MHzの保証同調範囲
  • 変調リニアリティ:±4%以下
  • 高精度変調利得:-500kHz/V
  • 低位相ノイズ:-137dBc/Hz (4MHzオフセット時)
  • 単一電源動作:+2.7V~+5.5V
  • 低消費電流シャットダウンモード
  • 小型8ピンµMAXパッケージ
製品概要
show more Icon

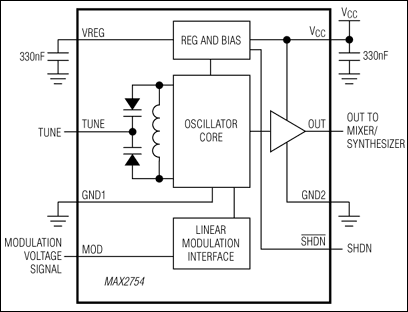

MAX2754は2.4GHz~2.5GHzのISM帯域用の内蔵リニア変調電圧制御発振器(VCO)で、特に直接周波数変調送信アーキテクチャを採用するFSK変調システムに適しています。このデバイスは、標準周波数同調入力のほかに、リニア変調入力も装備しています。また、1145MHz~1250MHz (1/2 LO)の周波数同調範囲は、ローサイドLOで最大110MHzまでのIFをサポートします。このVCOはマキシム独自のモノリシックVCO技術に基づき、バラクタやインダクタなどVCO部品をすべて内蔵しています。

MAX2754のリニア変調入力により、全同調電圧入力範囲にわたり一定の変調感度でVCOを直接FM変調することができます。周波数偏差は-500kHz/V (typ)であり、全保証周波数範囲においてリニアリティは±4%以下です。同調入力電圧範囲は+0.4V~+2.4Vで、発振器周波数は保証範囲が得られるように出荷時に設定されています。発振器信号を出力アンプ段(内部で50Ωにマッチング)でバッファすることにより、出力電力が増大し、発振器が負荷インピーダンスの変動から保護されます。

MAX2754は、+2.7V~+5.5Vの電源電圧範囲で動作します。また、このデバイスはディジタル制御のシャットダウンモードも備えているため、高度な電源管理を実現します。シャットダウン時に、消費電流は0.2µAに低減します。動作時でさえ、消費電力はわずか41mWです。

MAX2754は小型8ピンµMAX®パッケージで、世界最小の完全2.4GHz直接変調VCOソリューションを提供します。

アプリケーション

  • 2.4GHzコードレス電話
  • 2.4GHzワイヤレスデータ無線
  • Bluetooth®
  • HomeRF WLAN

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.80

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX2754EUA+
  • HTML
  • HTML
MAX2754EUA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 19, 2018

- 1753N

ASSEMBLY

MAX2754EUA+

製造中

MAX2754EUA+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX2754EUA+

製造中

MAX2754EUA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX2754EVKIT

MAX2754の評価キット

zoom

MAX2754EVKIT

MAX2754の評価キット

MAX2754の評価キット

機能と利点

  • MAX2754を容易に評価
  • 単一電源動作:+2.7V~+5.5V
  • RF出力:50Ωにマッチング
  • 全重要周辺部品内蔵

製品の詳細

MAX2754の評価キット(EVキット)は、MAX2754 VCOの評価を簡単にします。このキットを使ってデバイスのRF性能を試験することができ、追加サポート回路は不要です。信号出力にはSMAコネクタが採用されているため、RF試験機器との接続は容易です。

アプリケーション

  • 2.4GHzコードレス電話
  • 2.4GHzワイヤレスデータ無線
  • Bluetooth®
  • HomeRF WLAN
