MAX25605

新規設計に推奨

6スイッチシーケンシャルLEDコントローラ、車載照明システム用

マイクロコントローラやソフトウェアを必要とせずにシーケンシャルウィンカーアプリケーションの設計が可能

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 柔軟な調光構成によってマイクロコントローラやソフトウェアなしで最適な性能を提供
    • 抵抗によってシーケンスのタイミングおよび方向を簡素に設定可能
    • ハザードランプアプリケーション
    • 同期端子によって最大16のデバイスのシーケンス制御が可能
    • オプションの対数LEDフェード
  • 柔軟な構成によって同じデバイスを異なるアプリケーションに使用可能
    • スイッチ当り1つ、2つ、または3つの直列LED
    • フローティングソースMOSFET
  • EMI低減
    • スペクトラム拡散発振器
    • スルーレート制御によってLED電流スパイクを最小化
  • 保護機能およびパッケージによって信頼性を向上
    • 単一LED短絡、オープン、およびオープントレース検出
    • サーマルシャットダウンおよびフォルトフラグ
  • 車載対応
    • AEC-Q100認定
    • 動作温度範囲：-40℃～+125℃

MAX25605は、6チャネル車載シーケンシャルLEDコントローラです。このデバイスは、シーケンシャルウィンカー機能または他の任意のシーケンシャル照明アニメーションを、マイクロコントローラやソフトウェアを使うことなく実装します。MAX25605は、最大750mAのLED照明アプリケーションに最適な、6つのカスコード接続された低RDSON nチャネルMOSFETを内蔵しています。各スイッチは、スイッチ当り最大3つの直列 LEDに対応します。対応可能な全体のLEDストリング電圧は最大60Vです。nチャネルMOSFETは3つずつ2つのグループに分けられているため、1つのデバイスで1つまたは2つのLEDストリングのシーケンス制御が可能です。スイッチ用の内蔵のゲートドライバおよびレベルシフタは内部チャージポンプレギュレータによって給電され、グランド基準のLEDドライバトポロジ以外に、バックブーストおよびバッテリへのブーストアプリケーションに対応します。

シーケンス制御機能およびタイミングは、A0、A1、A2、およびCLK入力に抵抗を接続することによって設定します。設定オプションには、調光の増/減、短絡LEDスレッショルド、マルチデバイスシーケンス位置、調光周波数、およびフェード時間があります。オプションの対数フェード機能によって、LEDを徐々にオンまたはオフすることが可能です。イネーブル入力をローに引き下げることによって、シーケンスをディセーブルすることができます。ENがローに引き下げられている場合、スイッチはオープンで、LEDドライバ電流はLEDストリング全体を通って流れます。また、各スイッチは単一LEDフォルト検出を内蔵しており、短絡LED、オープンLED、またはシーケンサとLEDストリング間のオープンワイヤが発生した場合、フォルトフラグをアサートします。さらに、SYNC入力の使用を介して最大16のデバイスを同時にシーケンス制御することができます。

MAX25605は-40℃～+125℃の自動車用温度範囲で動作し、20ピン側面濡れ性TQFN (4mm × 4mm)およびエクスポーズドパッドを備えた20ピンTSSOPパッケージで提供されます。

アプリケーション

  • ハードウェアベースの照明アニメーション
  • シーケンシャルウィンカー
MAX25605
6スイッチシーケンシャルLEDコントローラ、車載照明システム用
MAX25605 Functional Block Diagram MAX25605 TQFN Pin Configuration MAX25605 TSSOP Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
MAX25605EVKIT

MAX25605の評価キット

今すぐ購入 詳細を表示

機能と利点

  • LEDドライバ、タイミング回路、シーケンサ、LED、LEDカバー
  • 増光および減光シーケンスを実証
  • シーケンスタイミング調整ポテンショメータ
  • トグルスイッチによって各種の動作モードを容易に評価
  • ハザードランプモード
  • ソフトウェアまたはグラフィカルユーザーインタフェース(GUI)不要

製品詳細

MAX25605の評価キット(EVキット)は、車載照明システム用6スイッチシーケンシャルLEDコントローラのMAX25605を評価するための実証済みデザインを提供します。MAX25605のEVキットは、ボード上のタイミング回路、バッテリへのブースト(バッテリ基準のバックブースト)として設定された2つのLEDドライバMAX25611、および2つのシーケンシャルLEDコントローラMAX25605を含んだ、完全なシーケンシャル照明設計を実証します。さらに、このEVキットには12の黄色LEDが実装され、目の保護用にLEDを覆うアクリルシールドを備えています。このボードは、各種のシーケンス設定および動作モードを容易に実証するためのメカニカルスイッチを備えています。これらのICに関する詳細については、MAX25611およびMAX25605のデータシートを参照してください。

アプリケーション

  • ハードウェアベースの照明アニメーション
  • シーケンシャルウィンカー
MAX25605EVKIT
MAX25605の評価キット

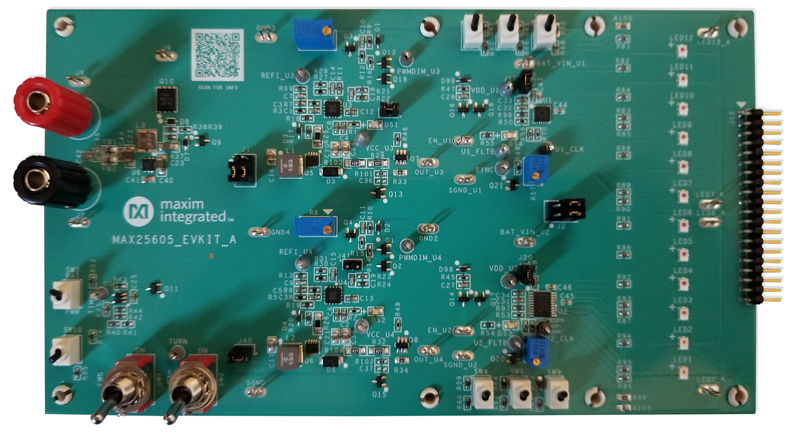

MAX25605EVKIT：ボード写真
