MAX2410

低コスト、RFアップ/ダウンコンバータ、LNAおよびPAドライバ付

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 低価格のシリコンバイポーラ設計
  • 完全なアップコンバータ/ダウンコンバータ機能
  • 電源:+2.7V~+5.5V単一
  • 3.2dB複合レシーバノイズ:
    • 2.4dB (LNA)
    • 9.8dB (ミキサ)
  • 適応性のあるパワーアンプドライバ:
    • 出力3次インターセプト(OIP3) 18dBm
    • 利得制御範囲35dB
  • 低LOドライブレベル用LOバッファ
  • 低消費電力:
    • 受信時60mW
    • フルパワー送信時90mW
  • 0.3µWシャットダウンモード
  • MAX2510/MAX2511 IFトランシーバにコンパチブルなフレキシブルパワーダウンモード

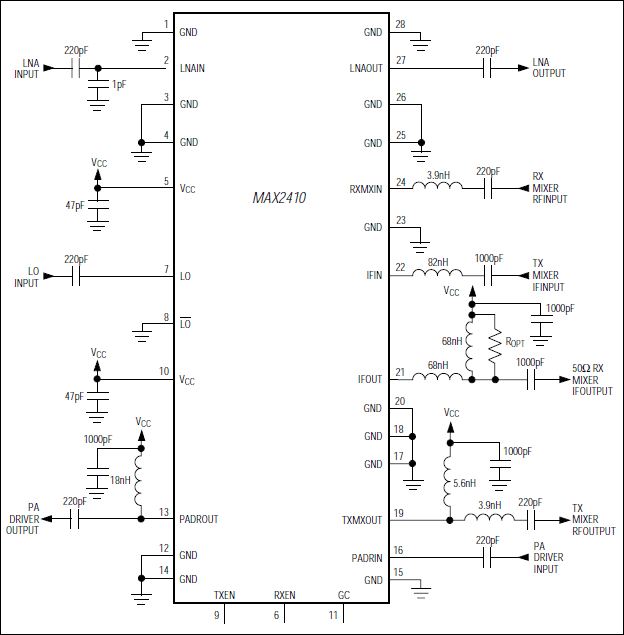

製品概要
show more Icon

MAX2410は、時分割デュープレックス(TDD)通信システムにおいて、RFフロントエンド送受信機能を果たします。広範囲の周波数で動作し、約1.9GHzのRF周波数用として最適化されています。アプリケーションとしては、最もポピュラーなコードレスおよびPCS標準が挙げられます。

MAX2410は、ローノイズアンプ(LNA)、ダウンコンバータミキサ、ローカルオシレータ(LO)バッファ、アップコンバータミキサおよび可変利得パワーアンプ(PA)ドライバで構成されており、低価格の表面実装プラスチックパッケージで提供されています。LNAのノイズは2.4dB (typ)で、入力3次インターセプトポイント(IP3)は-10dBmです。ダウンコンバータミキサのノイズは僅か9.8dBで、入力IP3は3.3dBmです。イメージおよびLOフィルタリングは、最良の適応性が得られるようにチップ外部で構成します。PAドライバの利得は15dBで、35dB (typ)までの範囲で低減できます。また、消費電力は受信モードで僅か60mW、送信モードで90mWになっており、シャットダウンモードでは0.3µW以下に低減します。

MAX2410と同じ機能性を持つMAX2411Aは、差動双方向(送信および受信) IFポートを提供し、1つのIFフィルタを送信(TX)と受信(RX)の両方で使用できるようになっています。受信機能だけを必要とするアプリケーションに対しては、低価格のローノイズアンプ付ダウンコンバータMAX2406のデータシートをご覧ください。

アプリケーション

  • DCS1800またはPCS1900シングルモード電話
  • DECT
  • イリジウム携帯電話
  • ISMバンドトランシーバ
  • PHS/PACS
  • PWT1900
