MAX22288
製造中ホーム・バス・システム（HBS）互換トランシーバ
データと電力を1組のワイヤで伝送し高速アプリケーションの信号品質を向上
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$2.89
製品の詳細
- 設定可能な堅牢な通信
- ダイナミック・ケーブル・ターミネーションで高速アプリケーションの信号品質を向上
- 低EMIのための調整可能なスルー・レート
- 1000mのUTPケーブルで最大200kbpsのデータ・レート
- 設定可能なレシーバ・スレッショルド
- 省スペース
- TQFNパッケージ（4mm × 4mm）
- MAX22088とピン互換
- 内部保護
- IEC 61000-4-2 ±8kV接触および±15kVエアギャップESD保護
- 厳選された外部部品によるトランジェント・サージ保護：IEC 61000-4-5 ±1kV
- 動作温度範囲：-40℃～+125℃

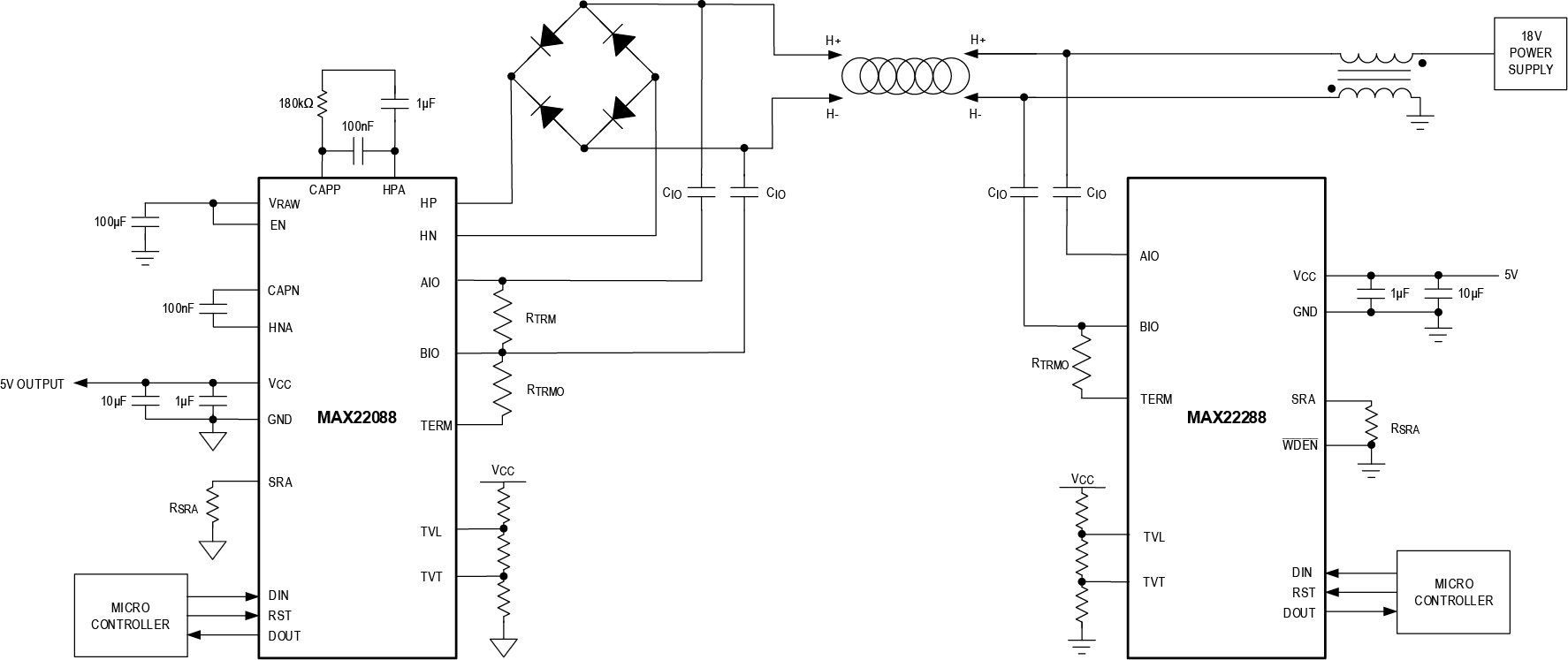

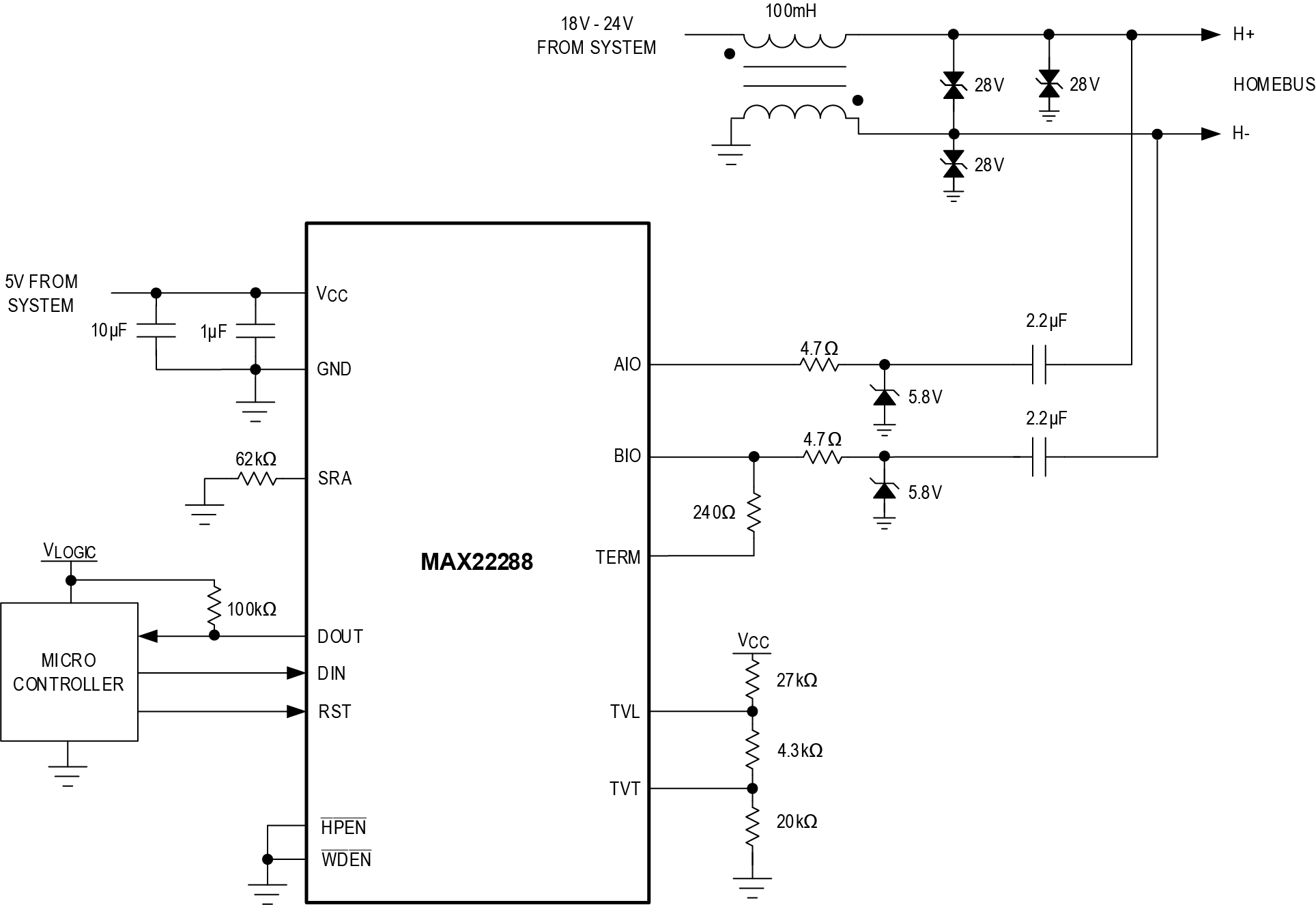

ホーム・バス・システム（HBS）互換トランシーバのMAX22288は、ホーム・バス・システムで使用できます。このシステムでは、データと電力が一組のワイヤで伝送され、外付け部品の必要性は最小限に抑えられます。

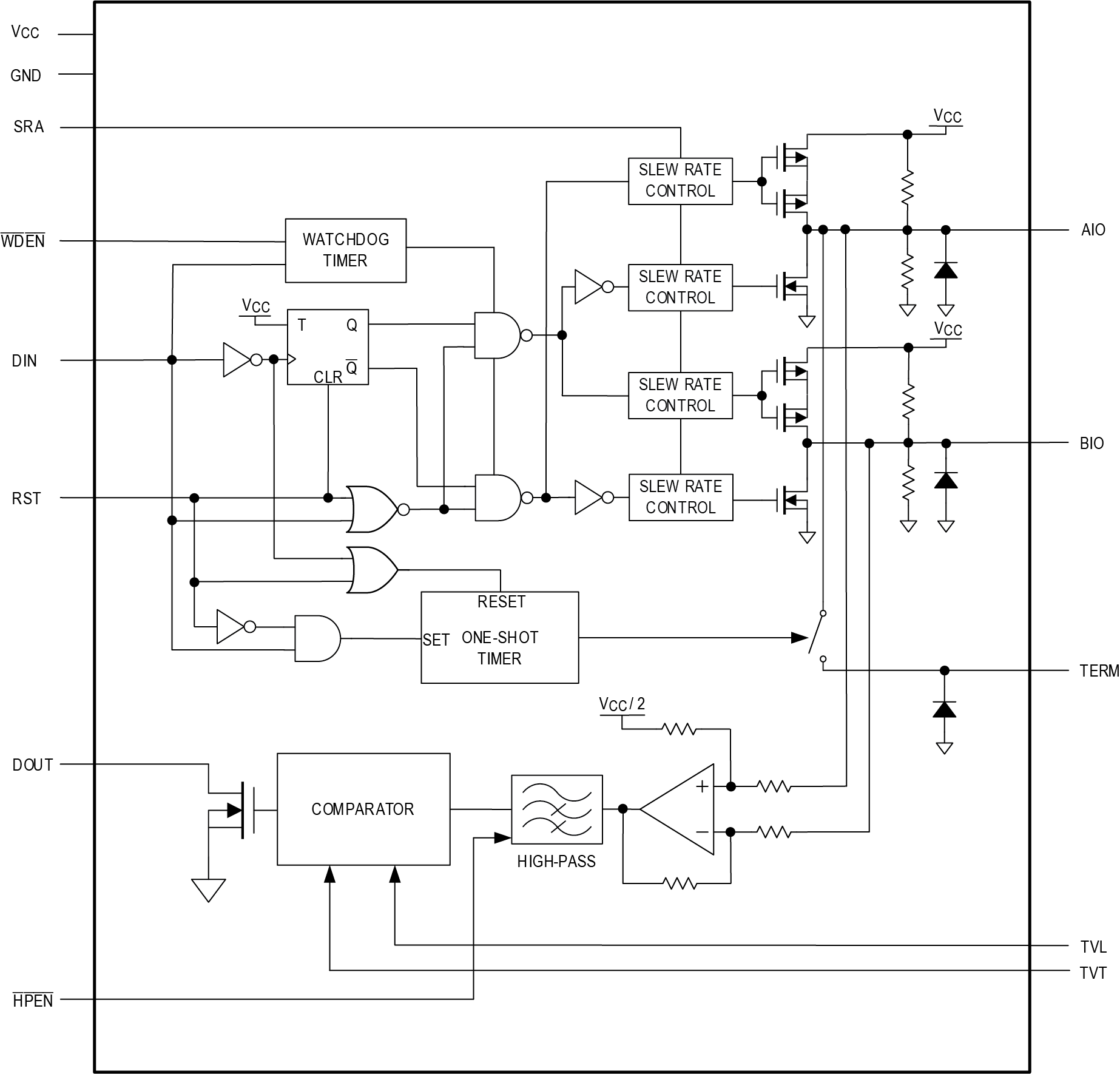

MAX22288は、より長いケーブルと高いデータ・レートで信号品質を向上させる動的ケーブル終端を使用することで、安定した通信を実現します。MAX22288に電力が供給されていない場合、デバイスのデータ出力AIO/BIOはバスに負荷をかけません。MAX22288は最大200kbpsのデータ転送をサポートしています。
MAX22288は、調整可能なレシーバ・スレッショルドとドライバ・スルーレートを備えており、MAX22288をさまざまなシステムに使用することができます。内部保護機能は過酷な産業環境で堅牢な通信を確保します。
MAX22288は、アクティブ・インダクタを備えたホーム・バス・システム（HBS）互換トランシーバであるMAX22088とピン互換です。MAX22288は、通常外部電源が利用可能なHBSシステムでの使用が推奨されています。
MAX22288は、-40℃～+125℃温度範囲で動作するように規定され、小型24ピン4mm × 4mmのTQFNパッケージで提供されます。
アプリケーション
- HVAC
- ビルコントローラ
- 産業用IoT
ドキュメント
データシート 2
アプリケーション・ノート 1
デザイン・ノート 2
ビデオ 1
デバイス・ドライバ 1

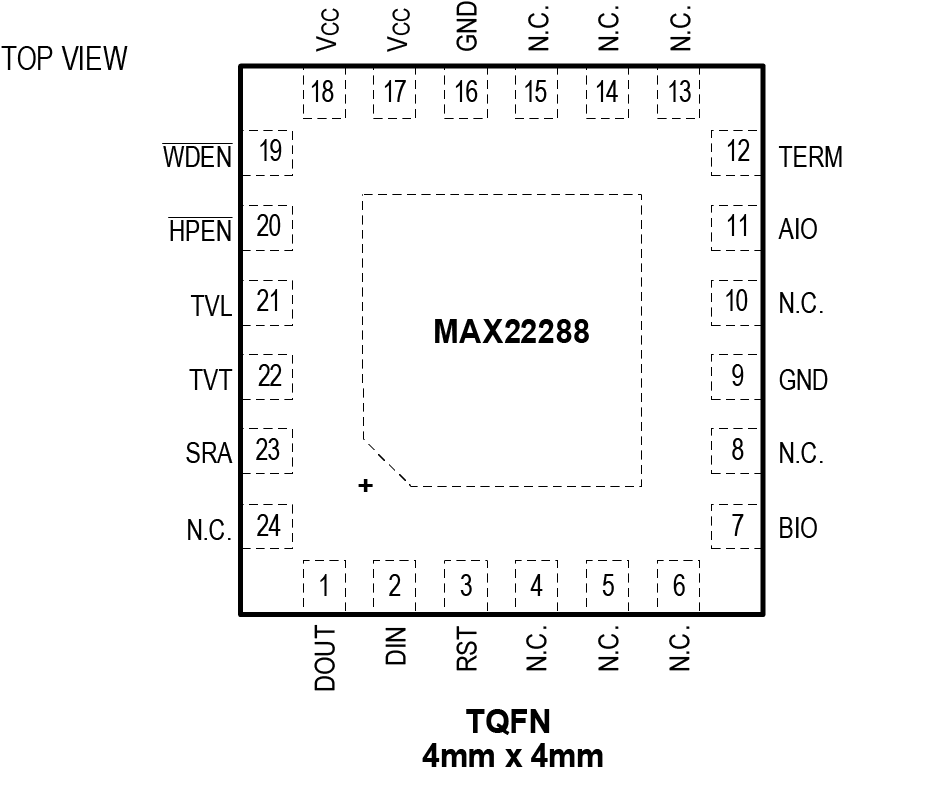

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX22288ATG+ | 24-TQFN-4X4X0.75 | ||
| MAX22288ATG+T | 24-TQFN-4X4X0.75 |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
11 19, 2024 - 2440 WAFER FAB |
||
| MAX22288ATG+ | 製造中 | |
| MAX22288ATG+T | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
デバイス・ドライバ 1
評価用ソフトウェア 0
ツールおよびシミュレーション
LTspice
下記製品はLTspiceで使用することが出来ます。:
- MAX22288
IBISモデル 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
評価用キット

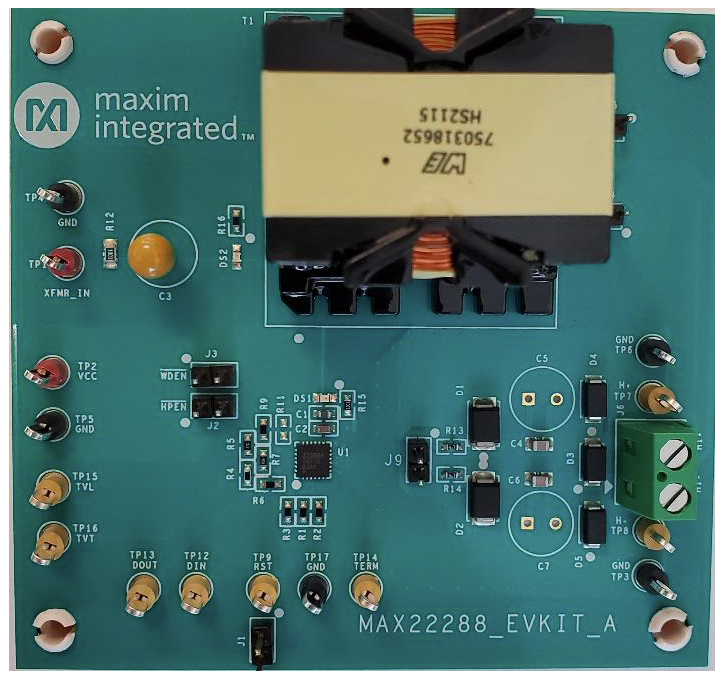

MAX22288の評価用キット
