MAX221E
製造中±15kV ESD保護、+5V、1µA、シングルRS-232トランシーバ、AutoShutdown付
±15kV ESD保護を特長とする、業界最小、低電力、シングルRS-232トランシーバ
- 製品モデル
- 8
- 1Ku当たりの価格
- 最低価格：$2.33
製品の詳細
- 小型16ピンTSSOPのシングルRS-232トランシーバ
- RS-232 I/OピンのESD保護：
- ±15kV—ヒューマンモデル
- ±8kV—IEC 1000-4-2、接触放電
- ±15kV—IEC 1000-4-2、エアギャップ放電
- ラッチアップ無し
- 消費電流：1µA
- BIOS変更なしで電力を節約するAutoShutdown機能
- 保証データレート：250kbps

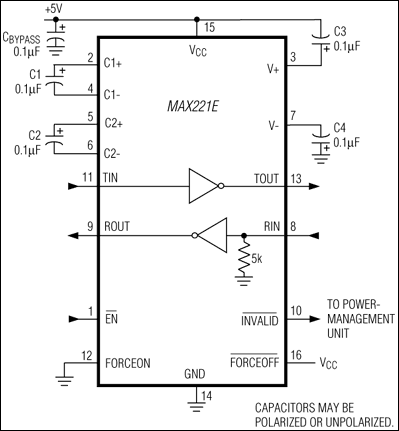

MAX221Eは、自動シャットダウン/ウェイクアップ機能および高データレート機能を備えた+5V駆動のシングル送信/受信RS-232およびV.28通信インタフェースです。
MAX221Eは、強化された静電放電(ESD)保護も備えています。トランスミッタ出力およびレシーバ入力は、共にIEC 1000-4-2エアギャップ放電モデルで±15kVまで、IEC 1000-4-2接触放電モデルで±8kVまで、ヒューマンモデルで±15kVまで保護されています。
MAX221Eはマキシムの画期的なAutoShutdown™機能により、僅か1µAの消費電流を実現しています。RS-232ケーブルが外れている時、または接続している周辺機器のトランスミッタがオフの時、低電力シャットダウンモードになり、既存のBIOSやオペレーティングシステムを変更せずに電力を節減できます。MAX221EはアクティブなRS-232ケーブルが接続されるとウェイクアップし、アクティブローINVALIDピンをハイにし、周辺機器が通信ポートに接続されたことをホストに知らせます。
MAX221Eは16ピンSSOPパッケージ、および16ピンSOよりも50%小さな面積の16ピンTSSOPパッケージで提供されています。
アプリケーション
- 産業用システム
- メンテナンス/診断ポート
- セットトップボックス
- テレコム
ドキュメント
データシート 2
信頼性データ 1
技術記事 4
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX221ECAE+ | 16-SSOP-5.3_MM | ||
| MAX221ECAE+T | 16-SSOP-5.3_MM | ||
| MAX221ECUE+ | 16-TSSOP_4.4-4.4_MM | ||
| MAX221ECUE+T | 16-TSSOP_4.4-4.4_MM | ||
| MAX221EEAE+ | 16-SSOP-5.3_MM | ||
| MAX221EEAE+T | 16-SSOP-5.3_MM | ||
| MAX221EEUE+ | 16-TSSOP_4.4-4.4_MM | ||
| MAX221EEUE+T | 16-TSSOP_4.4-4.4_MM |
これは最新改訂バージョンのデータシートです。
