MAX3221E

製造中

AutoShutdown付き、±15kV ESD保護、1µA、3.0V～5.5V、250kbps、RS-232トランシーバ

データシート (Rev. 7)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • スペースに制限のあるアプリケーション用：
    • MAX3228E/MAX3229E：±15kV ESD保護、+2.5V～+5.5VのRS-232トランシーバ、UCSP™
    • MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E：最低10nAまで±15kV ESD保護、+3.0V～+5.5V、最大1Mbps、真のRS-232トランシーバ(MAX3246EはUCSPパッケージで入手可能)
  • データケーブルアプリケーション用：
    • MAX3380E/MAX3381E：±15kV ESD保護I/Oおよびロジックピン付き、+2.35V～+5.5V、1µA、2Tx/2Rx RS-232トランシーバ

MAX3221E/MAX3223E/MAX3243Eは、自動シャットダウン/ウェイクアップ機能、高データレート機能および増強された静電放電(ESD)保護機能を備えた、3V駆動EIA/TIA-232およびV.28/V.24通信インタフェースです。全てのトランスミッタ出力およびレシーバ入力は、IEC 1000-4-2エアギャップ放電法において±15kVまで、IEC 1000-4-2接触放電法において±8kVまで、ヒューマンモデルにおいては±15kVまで保護されています。

マキシムの画期的なAutoShutdown™機能を備えたMAX3221E/MAX3223E/MAX3243Eは、僅か1µAの消費電流を実現しています。これらのデバイスは、RS-232ケーブルの接続が切れるか周辺機器のトランスミッタがオフになると、低電力シャットダウンモードに設定されるため、既存のBIOSやオペレーティングシステムに変更を加えることなく電力を節約できます。

これらのトランシーバは、独自の低ドロップアウトトランスミッタ出力段を備え、デュアルチャージポンプによって+3.0V～+5.5V電源から真のRS-232性能を提供します。+3.3V電源の動作では、小さな0.1µFコンデンサ4つだけをチャージポンプに必要とします。各デバイスは、250kbpsのデータレートでRS-232出力レベルを維持することが保証されています。

MAX3221Eは、ドライバとレシーバそれぞれ1つずつから構成される最小の単一電源RS-232トランシーバです。MAX3223Eは、ドライバとレシーバそれぞれ2つずつから構成されています。また、MAX3243Eは完全3ドライバ/5レシーバのシリアルポートで、ノートブックコンピュータやサブノートブックコンピュータに最適です。MAX3243Eには、常にアクティブな2つの非反転レシーバ出力が備わっているため、パワーダウンの対象となる回路内の保護ダイオードに順方向バイアスを加えずに外部デバイスを監視できます。

MAX3221E、MAX3223EおよびMAX3243Eは、省スペースのTQFN、SSOP、およびTSSOPパッケージで提供されています。

アプリケーション

  • バッテリ駆動機器
  • 携帯電話
  • ハンドヘルド機器
  • ノートブック、サブノートブック、およびパームトップコンピュータ
  • 周辺機器
  • プリンタ
MAX3221E
AutoShutdown付き、±15kV ESD保護、1µA、3.0V～5.5V、250kbps、RS-232トランシーバ

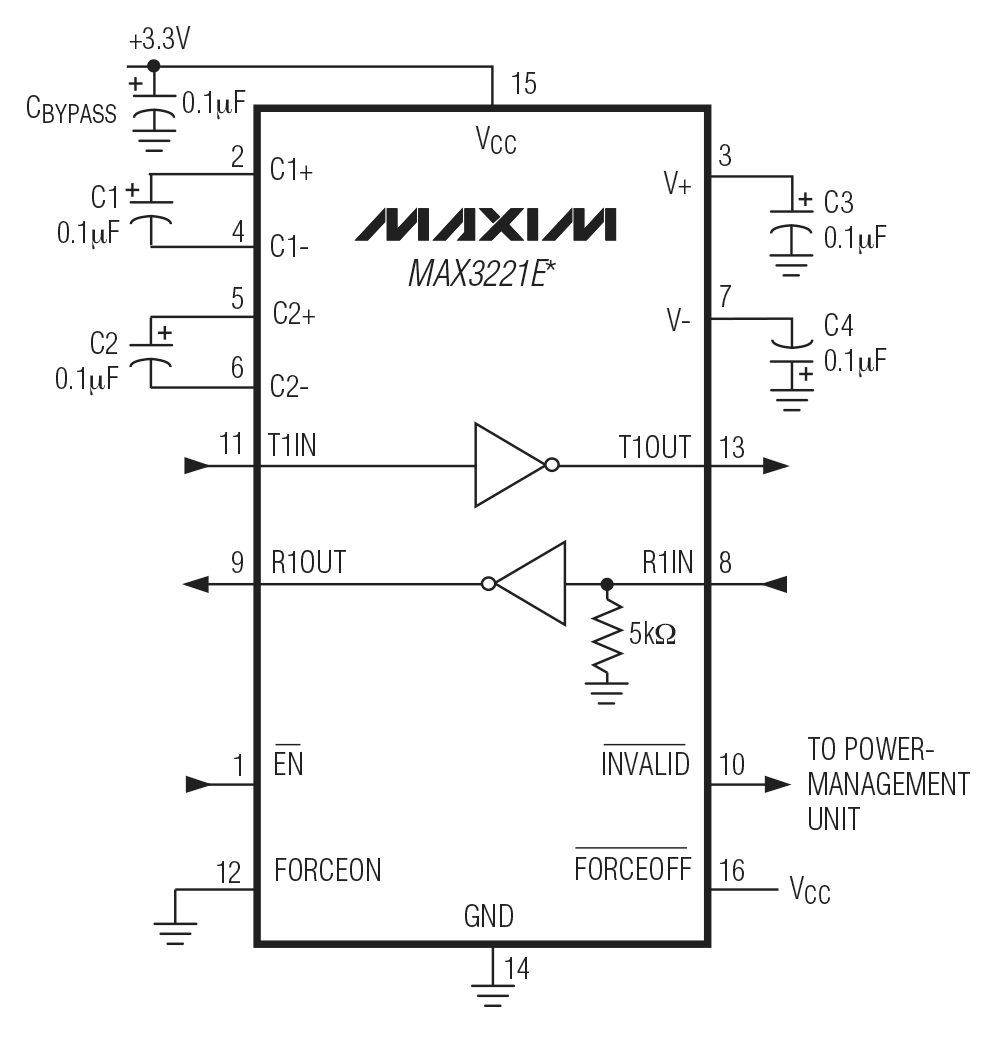

MAX3221E Circuit Diagram MAX3221E SSOP/TSSOP Pin Configuration MAX3221E TQFN Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

MAX3223EEVKIT

MAX3223Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 単一電源動作
  • 6ピン信号ヘッダ
  • DCE接続のDB9ソケット
  • ディジタルループバック
  • RS-232ループバック
  • ハードウェアハンドシェイクループバック
  • 鉛(Pb)フリーおよびRoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX3223Eの評価キット(EVキット)は、AutoShutdown™を備えた、1µA消費電流、1Mbps、3.0V～5.5V、RS-232トランシーバのMAX3223Eを評価するための実証済みデザインを提供します。

MAX3223EのEVキットのPCBには、MAX3223EEUP+が実装されて提供されます。

アプリケーション

  • バッテリ駆動機器
  • 携帯電話
  • ハンドヘルド機器
  • ノートブック、サブノートブック、およびパームトップコンピュータ
  • 周辺機器
  • プリンタ
MAX3223EEVKIT
MAX3223Eの評価キット
