MAX221
製造中+5V、1µA、シングルRS-232トランシーバ、AutoShutdown付
業界最小、低電力シングルRS-232トランシーバ
- 製品モデル
- 8
- 1Ku当たりの価格
- 最低価格：$2.14
製品の詳細
- 小型16ピンTSSOPパッケージに内蔵されたシングルRS-232トランシーバ
- 消費電流：1µA
- オートシャットダウンにより、BIOSを変更することなく電力を節約
- 保証データ速度：250kbps

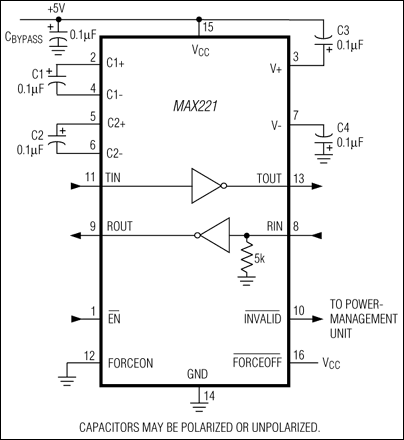

MAX221は、自動シャットダウン/ウェイクアップ機能および高速データ転送能力を備えた+5V駆動のシングル送受信RS-232およびV.28通信インタフェースです。
MAX221はマキシムの画期的なAutoShutdown™機能によって、1µAの低消費電流を実現しています。オートシャットダウンは、RS-232ケーブルが切断されたり、接続されている周辺機器がオフになった時に低電力シャットダウンモードに入ることにより、既存のBIOSまたはオペレーティングシステムを変更することなく電力を節約します。MAX221は、アクティブなRS-232ケーブルが接続されるとウェイクアップしてアクティブローINVALIDをハイにし、周辺機器が通信ポートに接続されていることをホストに知らせます。
MAX221は、16ピンSSOPパッケージおよび16ピンSOより50%小さな基板スペースに収まる16ピンTSSOPで提供されています。これと同等のRS-232トランシーバで±15kV ESD保護付きの製品については、MAX221Eデータシートを参照して下さい。
アプリケーション
- 産業用システム
- メンテナンス/診断ポート
- セットトップボックス
- テレコム
ドキュメント
データシート 3
信頼性データ 1
技術記事 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX221CAE+ | 16-SSOP-5.3_MM | ||
| MAX221CAE+T | 16-SSOP-5.3_MM | ||
| MAX221CUE+ | 16-TSSOP_4.4-4.4_MM | ||
| MAX221CUE+T | 16-TSSOP_4.4-4.4_MM | ||
| MAX221EAE+ | 16-SSOP-5.3_MM | ||
| MAX221EAE+T | 16-SSOP-5.3_MM | ||
| MAX221EUE+ | 16-TSSOP_4.4-4.4_MM | ||
| MAX221EUE+T | 16-TSSOP_4.4-4.4_MM |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
12 11, 2018 - 1754N ASSEMBLY |
||
| MAX221CUE+ | 製造中 | |
| MAX221CUE+T | 製造中 | |
| MAX221EUE+ | 製造中 | |
| MAX221EUE+T | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| インターフェース・トランシーバ ＆ アイソレータ 7 | ||
| MAX221E | 製造中 | ±15kV ESD保護、+5V、1µA、シングルRS-232トランシーバ、AutoShutdown付 |
| MAX3221 | 製造中 | +3V～+5.5V RS-232トランシーバ、AutoShutdown内蔵 |
| MAX3221E | 製造中 | AutoShutdown付き、±15kV ESD保護、1µA、3.0V～5.5V、250kbps、RS-232トランシーバ |
| MAX3226 | 製造中 | AutoShutdown Plus付き、消費電流1µA、1Mbps、3.0V～5.5V、RS-232トランシーバ |
| MAX3226E | 製造中 | AutoShutdown Plus付き、±15kV ESD保護、1µA、1Mbps、3.0V～5.5V、RS-232トランシーバ |
| MAX3227 | 製造中 | AutoShutdown Plus付き、消費電流1µA、1Mbps、3.0V～5.5V、RS-232トランシーバ |
| MAX3227E | 製造中 | AutoShutdown Plus付き、±15kV ESD保護、1µA、1Mbps、3.0V～5.5V、RS-232トランシーバ |
