MAX2121B

設定可能なベースバンドフィルタ内蔵、Lバンドチューナ

設定可能な40MHz～124MHz IFフィルタによって設計を簡素化

データシート (Rev. 1)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • モノリシックなレシーバによってコストとスペースを節約
    • 低位相ノイズVCO内蔵：-97dBc/Hz (10kHz時)
    • 14ビットフラクショナルNシンセサイザ内蔵
    • アドレス端子によってマルチチューナアプリケーションに対応
  • 低電力によってコストを削減
    • 消費電力：495mW
    • スタンバイモード：10mW
  • 広ダイナミックレンジによって外付けLNAやアッテネータが不要
    • 入力パワー：-75dBm～0dBm
    • ノイズ指数：8dB
  • 内蔵LPフィルタによって設計を簡素化
    • 設定可能な帯域幅：40MHz～124MHz
  • 差動I/QインタフェースによってEMIを最小化
    • 1VP-Pフルスケール出力
  • シリアルインタフェースと小型パッケージによってサイズを削減
    • 28ピンTQFNパッケージ(5mm x 5mm)
    • I2C 2線式シリアルインタフェース

低コストのダイレクトコンバージョンチューナICのMAX2121Bは、衛星セットトップおよびVSATアプリケーション用に設計されています。

このデバイスは、ブロードバンドI/Qダウンコンバータを使用し、LNBからの衛星信号をベースバンドにダイレクト変換します。動作周波数範囲は925MHz～2250MHzです。

このデバイスは、LNAおよびRF可変利得アンプ、IとQのダウンコンバージョンミキサ、およびデジタル制御のベースバンドフィルタ(40MHz～124MHz)と可変利得アンプを内蔵しています。また、RFとベースバンド可変利得アンプによって、80dBを超える利得制御範囲が提供されます。

このデバイスは、完全モノリシックVCOと、完全なフラクショナルN周波数シンセサイザを内蔵しています。また、内蔵水晶発振器とバッファ付き出力が提供されており、追加のチューナと復調器を駆動することができます。シンセサイザのプログラミングとデバイスの設定は、2線式シリアルインタフェースで行います。このICは、適切なVCOを自動的に選択するVCO自動選択(VAS)機能を備えています。マルチチューナアプリケーションでは、このデバイスは2つの2線式インタフェースアドレスのいずれかに設定することができます。基準発振器、デジタルインタフェース、およびバッファ回路をアクティブ状態に維持したままで、信号経路がシャットダウンされると即座に低電力スタンバイモードが使用可能となり、シングルおよびマルチチューナアプリケーションで電力を低減する方法を提供します。

このデバイスは、現在入手可能な最も先進的なブロードバンド/VSAT DBSチューナです。低ノイズ指数によって、外付けのLNAが不要です。わずかの受動部品数だけで、完全なブロードバンド衛星チューナDVB-S2対応のRFフロントエンドソリューションを形成することができます。このチューナは、超小型、28ピンTQFNパッケージ(5mm x 5mm)で提供されます。

アプリケーション

  • DBSチューナ
  • ナビゲーションシステム
  • 衛星セットトップボックス
  • VSAT
MAX2121B
設定可能なベースバンドフィルタ内蔵、Lバンドチューナ

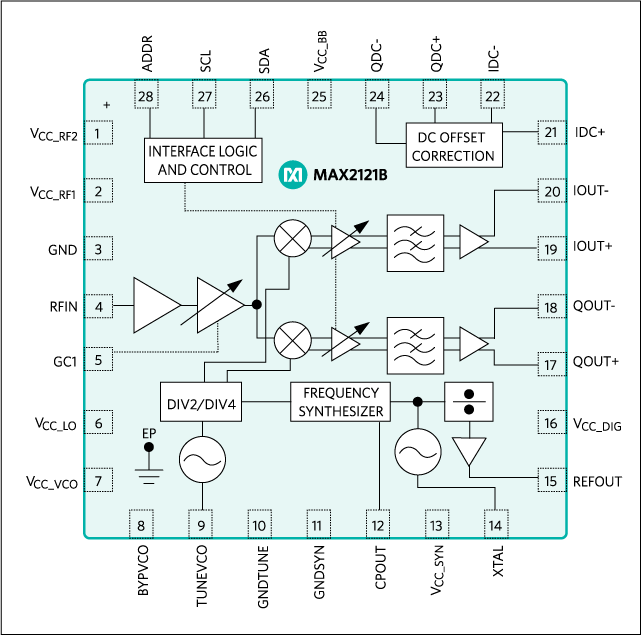

MAX2121B：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
RF アナログ・レシーバ 2
MAX2112
新規設計には非推奨 DVB-S2アプリケーション用、全機能内蔵、ダイレクトコンバージョンチューナ
MAX2769
製造中 ユニバーサルGPSレシーバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX2121BEVKIT

MAX2121Bの評価キット

今すぐ購入 詳細を表示

機能と利点

  • MAX2121Bの簡便な評価
  • 50Ω RF入力SMAコネクタ
  • 50Ωベースバンド出力BNCコネクタ
  • 単一電源：3.3V ±5%
  • I2C 2線式シリアルインタフェース
  • 重要なペリフェラル部品完備
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • PC制御ソフトウェア(www.maximintegrated.com/jp/evkitsoftwareで提供)

製品詳細

MAX2121Bの評価キット(EVキット)は、ダイレクトコンバージョンチューナICの試験と評価を簡素化します。この評価キットは出荷時に完全実装および試験済みです。このEVキットは、入力/出力用に50Ωの標準SMAおよびBNCコネクタが搭載されているため、テストベンチで迅速かつ容易に評価することができます。フルデータシートには、デバイスの評価に必要な機器の一覧、機能検証用の簡単な試験手順、EVキットの回路説明、回路図、キットの部品リスト、およびPCBの各層のアートワークが記載されています。
MAX2121BEVKIT
MAX2121Bの評価キット
