MAX2112
MAX2112
Info: :
製造中
Info: :
製造中
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
5
1Ku当たりの価格
最低価格：$5.26
特長
- 周波数範囲：925MHz～2175MHz
- モノリシックVCO
- 低位相ノイズ：-97dBc/Hz (10kHz時)
- 較正が不要
- 広ダイナミックレンジ：-75dBm～0dBm
- 内蔵の可変BW LPフィルタ：4MHz～40MHz
- 単一電源：+3.3V ±5%
- 低電力スタンバイモード
- マルチチューナアプリケーション用アドレスピン
- 差動I/Qインタフェース
- I²C対応2線式シリアルインタフェース
- 超小型28ピンTQFNパッケージ
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX2112は、低コストのダイレクトコンバージョンチューナICで、衛星セットトップおよびVSATアプリケーション用に設計されています。このICは、8PSKとDVB-S2 (Digital Video Broadcast)アプリケーション用です。
MAX2112は、ブロードバンドI/Qダウンコンバータを使って、LNB (低ノイズブロック)からの衛星信号をベースバンドにダイレクト変換します。動作周波数範囲は925MHz～2175MHzです。

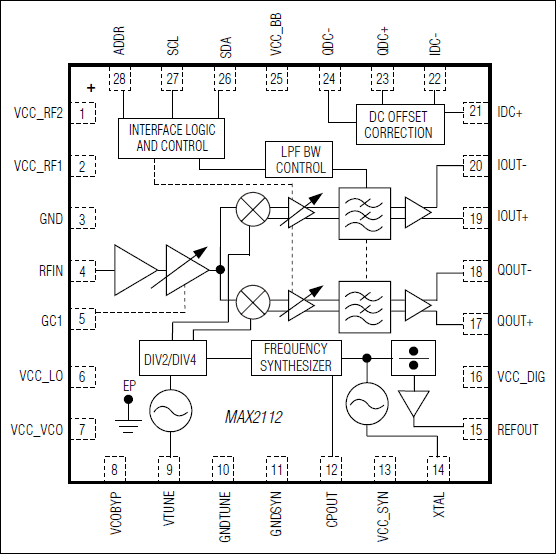

このデバイスは、LNAおよびRF可変利得アンプ、I/Qダウンコンバージョンミキサ、およびプログラマブルなカットオフ周波数制御とディジタル制御されたベースバンド可変利得アンプを備えたベースバンドローパスフィルタを内蔵しています。また、RFとベースバンド可変利得アンプによって、80dBを超える利得制御範囲を提供します。このICは、ほとんどすべてのDVB-S2復調器に対応しています。
MAX2112は、完全なフラクショナルN周波数シンセサイザのほかに、完全モノリシックVCOも内蔵しています。また、内蔵水晶発振器をバッファ出力付きで提供し、別のチューナと復調器を駆動することができます。シンセサイザのプログラミングとデバイス設定は、2線式シリアルインタフェースを通じて行います。このICは、VCOの自動選択(VAS)機能を備えており、適切なVCOが自動的に選択されます。マルチチューナアプリケーションでは、このデバイスは2つの2線式インタフェースアドレスのいずれかに設定することができます。リファレンス発振器、ディジタルインタフェース、およびバッファ回路をアクティブ状態に維持したままで、信号経路がシャットダウンされると即座に低電力スタンバイモードが利用可能になるため、シングルおよびマルチチューナアプリケーションで省電力を実現することができます。
MAX2112は、現在利用可能なDBSチューナの中で最も高性能なデバイスです。低ノイズ指数のため外付けのLNAが不要です。わずかの受動部品数だけで、完全なDVB-S2対応のRFフロントエンドソリューションを形成することができます。このチューナは、超小型28ピンTQFNパッケージで提供されます。
アプリケーション
- DirecTVおよびDish Network DBS
- DVB-S2
- VSAT
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
5
1Ku当たりの価格
最低価格：$5.26
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX2112
資料
6
Filters
1つが該当
すべて
-
すべて
-
データシート
-
信頼性データ
-
デザイン・ノート
すべて
-
すべて
-
English
-
中国語
データシート
2
信頼性データ
1
更新 01/12/2023
English
MAX2112 Reliability Data
33.82K
デザイン・ノート
3
HTML
更新 07/03/2008
English
HTML
更新 11/26/2008
中国語
HTML
更新 08/24/2017
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
設計リソース 5
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX2112CTI+ |
28-LFCSP-5X5X0.75
|
|
|
| MAX2112CTI+T |
28-LFCSP-5X5X0.75
|
|
|
| MAX2112ETI+ |
28-LFCSP-5X5X0.75
|
|
|
| MAX2112ETI+T |
28-LFCSP-5X5X0.75
|
|
|
| MAX2112ETI/GG8 |
Thin Quad Flatpack, No Leads
|
|
- MAX2112CTI+
- ピン／パッケージ図
-
28-LFCSP-5X5X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX2112CTI+T
- ピン／パッケージ図
-
28-LFCSP-5X5X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX2112ETI+
- ピン／パッケージ図
-
28-LFCSP-5X5X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX2112ETI+T
- ピン／パッケージ図
-
28-LFCSP-5X5X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX2112ETI/GG8
- ピン／パッケージ図
-
Thin Quad Flatpack, No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 14, 2023
- 2275A
WAFER FAB
MAX2112CTI+
製造中
MAX2112CTI+T
製造中
MAX2112ETI+
製造中
MAX2112ETI+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 14, 2023
- 2275A
WAFER FAB
ソフトウェアおよび製品のエコシステム
コンパニオン製品 1
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
TVチューナIC1 |
||||
|
製造中 |
DVB-SおよびFree to Air (無料放送)アプリケーション用、完全、ダイレクトコンバージョンチューナ |
|||
評価用キット 1
MAX2112EVKIT
MAX2112の評価キット
MAX2112の評価キット
機能と利点
- MAX2112の評価が容易
- 50Ω RF入力SMAコネクタ
- 50Ωベースバンド出力BNCコネクタ
- 単一電源：3.3V ±5%
- I²C対応の2線式シリアルインタフェース
- 重要周辺部品をすべて搭載
- 完全実装および試験済み
- PC制御ソフトウェアを提供(japan.maximintegrated.com/evkitsoftware)
製品の詳細
MAX2112の評価キット(EVキット)は、ダイレクトコンバージョンチューナICの試験と評価を容易にします。この評価キットは完全実装および出荷時試験済みです。このEVキットは、入出力に50Ωの標準的なSMAおよびBNCコネクタが搭載されているため、テストベンチで迅速かつ容易に評価することができます。
フルデータシートでは、デバイスを評価するのに必要な機器リスト、機能検証用のわかりやすい試験手順、EVキット回路の説明、回路図、キットの部品表、およびPCBの各層ごとのアートワークが記載されています。
アプリケーション
- DirecTVおよびDish Network DBS
- DVB-S2
- VSAT
評価用キット1
ツールおよびシミュレーション 1
ソフトウェア開発 1
