MAX2120

DVB-SおよびFree to Air (無料放送)アプリケーション用、完全、ダイレクトコンバージョンチューナ

すべて表示 showmore-icon

わずか330mWで低雑音指数および高リニアリティを提供する3.3V衛星チューナ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.33
特長
  • 周波数範囲:925MHz~2175MHz
  • モノリシックVCO:較正が不要
  • 広いダイナミック範囲:-75dBm~0dBm
  • 4MHz~40MHzの可変BW LPフィルタ内蔵
  • 単一電源:+3.3V ±5%
  • 低電力スタンバイモード
  • マルチチューナアプリケーション用アドレスピン
  • 差動I/Qインタフェース
  • I²C対応、2線式シリアルインタフェース
  • 超小型、28ピンTQFNパッケージ
製品概要
show more Icon

MAX2120は、低コストのダイレクトコンバージョンチューナICで、衛星セットトップおよびVSATアプリケーション用に設計されています。このICは、QPSK、ディジタルビデオ放送(DVB-S)、DSS、およびFree to Air (無料放送)アプリケーション用に設計されています。

MAX2120は、ブロードバンドI/Qダウンコンバータを使って、LNB (低ノイズブロック)からの衛星信号をベースバンドにじかに変換します。動作周波数範囲は、925MHz~2175MHzです。

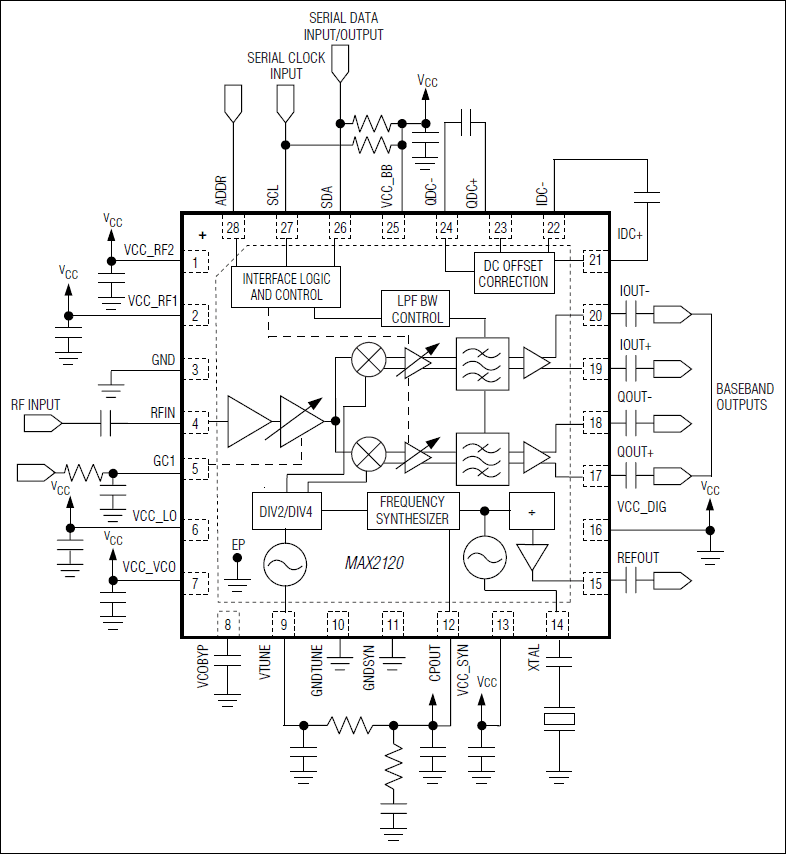

このデバイスは、LNAおよびRF可変利得アンプ、I/Qダウン変換ミキサ、およびプログラマブルなカットオフ周波数制御とディジタル制御されたベースバンド可変利得アンプを備えたベースバンドローパスフィルタを内蔵しています。また、RFとベースバンド可変利得アンプによって、80dBを超える利得制御範囲が提供されます。このICは、ほとんどすべてのQPSK復調器と互換性があります。

MAX2120は、完全周波数シンセサイザのほかに、完全モノリシックVCOも内蔵しています。また、内蔵水晶発振器がバッファ出力とともに提供され、外付けのチューナと復調器を駆動することができます。シンセサイザの設定とデバイスの構成は、2線式シリアルインタフェースを通じて行います。このICは、VCOの自動選択(VAS)機能を備えており、適切なVCOが自動的に選択されます。マルチチューナアプリケーションでは、このデバイスは2個の2線式インタフェースアドレスのいずれかに設定することができます。リファレンス発振器、ディジタルインタフェース、およびバッファ回路をアクティブ状態に維持したままで、信号経路をシャットダウンする低電力スタンバイモードが使用可能であるため、シングルおよびマルチチューナアプリケーションでの省電力を達成することができます。

MAX2120は、現時点で利用可能なDBSチューナの中で最も先進のデバイスです。低ノイズ指数によって、外付けのLNAが不要になります。少ない受動部品数で、完全なDVB、DBS、またはVSAT RFフロントエンドソリューションを構成することができます。このチューナは、超小型の28ピンTQFNパッケージで提供されています。

アプリケーション

  • DirecTVおよびDish Network DBS
  • DVB-S
  • Free to Air (無料放送)
  • 双方向衛星システム
  • VSAT

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.33

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX2120CTI+
  • HTML
  • HTML
MAX2120CTI+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

WAFER FAB

MAX2120CTI+

製造中

MAX2120CTI+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2120CTI+

製造中

MAX2120CTI+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX2120EVKIT

MAX2120の評価キット

zoom

MAX2120EVKIT

MAX2120の評価キット

MAX2120の評価キット

機能と利点

  • MAX2120の評価が容易
  • 50Ω RF入力SMAコネクタ
  • 50Ωベースバンド出力BNCコネクタ
  • 単一電源:3.3V ±5%
  • I²C対応の2線式シリアルインタフェース
  • 重要周辺部品をすべて搭載
  • 完全実装および試験済み
  • PC制御ソフトウェアを提供(japan.maximintegrated.com/evkitsoftware)

製品の詳細

MAX2120の評価キット(EVキット)は、ダイレクトコンバージョンチューナのMAX2120の試験と評価を容易にします。この評価キットは完全実装および出荷時試験済みです。このEVキットは、入力および出力用に50Ωの標準SMAおよびBNCコネクタが搭載されているため、テストベンチで迅速かつ容易に評価することができます。

フルデータシートでは、デバイスを評価するのに必要な機器リスト、機能検証用のわかりやすい試験手順、EVキット回路の説明、回路図、EVキットの部品表、およびプリント基板(PCB)の各層ごとのアートワークが記載されています。

アプリケーション

  • DirecTVおよびDish Network DBS
  • DVB-S
  • Free to Air (無料放送)
  • 双方向衛星システム
  • VSAT
