MAX2769

ユニバーサルGPSレシーバ

すべて表示 showmore-icon

初の完全プログラマブル、ユニバーサルGNSS RFレシーバでGPSおよびGALILEO性能を改善しコストを低減

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • GPS/GLONASS/Galileoレシーバ
  • 外付けIF SAWフィルタまたはディスクリートフィルタが不要
  • プログラマブルIF周波数
  • VCO内蔵のフラクショナルNシンセサイザは広範なリファレンス周波数に対応
  • 個別のパッシブおよびアクティブアンテナ入力用のデュアル入力汎用LNA
  • 総合雑音指数:1.4dB
  • 水晶発振器内蔵
  • 温度センサ内蔵
  • アクティブアンテナセンサ内蔵
  • 低電力モードの消費電流:10mA
  • 電源電圧:2.7V~3.3V
  • RoHS準拠、鉛フリー、5mm x 5mmの小型28ピンTQFNパッケージ
製品概要
show more Icon

MAX2769は、単一チップでGPS、GLONASS、およびGalileoナビゲーション衛星システムをカバーする、業界初のグローバルナビゲーション衛星システム(GNSS)レシーバです。このシングルコンバージョン低IF GNSSレシーバは、モバイルハンドセットを含む広範な民生用アプリケーションに対応する高性能を提供するように設計されています。

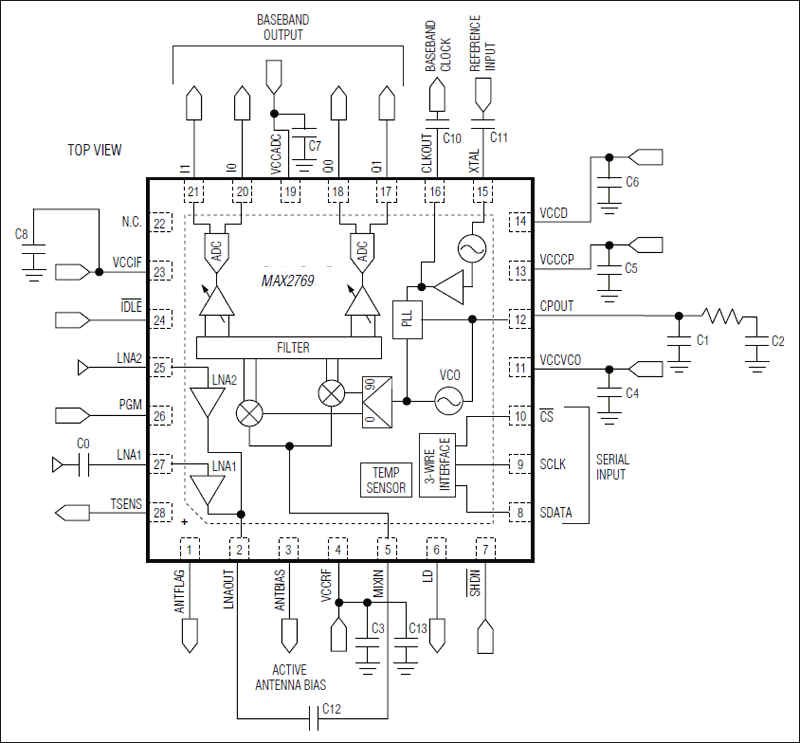

マキシムの最先端の低電力SiGe BiCMOSプロセス技術に基づいて設計されたMAX2769は、低コストで最高の性能と集積度を提供します。チップには、デュアル入力LNAおよびミキサ、イメージ除去フィルタ、PGA、VCO、フラクショナルN周波数シンセサイザ、水晶発振器、およびマルチビットADCを含む完全なレシーバチェーンが内蔵されています。このレシーバの総合雑音指数は、わずか1.4dBです。

MAX2769は、モノリシックフィルタを内蔵することによって外付けのIFフィルタがまったく不要となり、少ない外付け部品数のみで、完全な低コストGPSレシーバソリューションを構成することができます。

MAX2769は、市場で最もフレキシブルなレシーバです。内蔵のデルタ-シグマフラクショナルN周波数シンセサイザによって、ホストシステムで利用可能な任意のリファレンスまたは水晶周波数で動作しながら、±40Hzの範囲の高精度でIF周波数のプログラミングが可能です。この内蔵ADCは、IとQの両チャネル用の1ビットまたは2ビットの量子化ビット数、または、Iチャネル用の最大3ビットの量子化ビット数を出力します。出力データは、CMOSロジックまたは制限された差動ロジックレベルで利用可能です。

MAX2769は、エクスポーズドパッド付き、5mm x 5mmの小型28ピンTQFNパッケージで提供されます。この製品はダイでも提供されます。詳細についてはお問い合わせください。

アプリケーション

  • デジタルスチルカメラおよびカムコーダ
  • 車載用ナビゲーションシステム
  • ラップトップおよびウルトラモバイルPC
  • 位置情報サービス(LBS)
  • PDA (携帯情報端末)
  • PMP (パーソナルメディアプレーヤー)
  • PND (パーソナルナビゲーションデバイス)
  • 娯楽用/航海ナビゲーション/アビオニクス
  • ソフトウェアGPS
  • テレマティクス(資産トラッキング、在庫管理)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX2769ETI+
  • HTML
  • HTML
MAX2769ETI+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

WAFER FAB

MAX2769ETI+

製造中

MAX2769ETI+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2769ETI+

製造中

MAX2769ETI+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX2769EVKIT

MAX2769の評価キット

zoom

MAX2769EVKIT

MAX2769の評価キット

MAX2769の評価キット

機能と利点

  • MAX2769 ICを容易に評価
  • 単一電源動作:+2.7V~+3.3V
  • RFポートにベースバンド出力用の50Ω SMAコネクタ搭載
  • すべての重要周辺部品を搭載
  • 3線式インタフェース用のパラレルポート
  • PC制御ソフトウェアを請求に応じて提供

製品の詳細

MAX2769の評価キット(EVキット)は、ユニバーサルGPSレシーバのMAX2769の評価を容易にします。このEVキットによってデバイスの性能を試験することができ、補助回路の追加は不要です。このEVキットは、入力/出力用に標準的な50Ω SMAコネクタが搭載されているため、テストベンチで迅速かつ容易に評価することができます。このEVキットは完全実装および出荷時試験済みです。

このデータシートには、部品表、デバイスを評価するのに必要な機器リスト、機能検証用のわかりやすい試験手順、EVキット回路の説明、回路図、およびプリント回路ボード(PCB)の各層ごとのアートワークが記載されています。

アプリケーション

  • デジタルスチルカメラおよびカムコーダ
  • 車載用ナビゲーションシステム
  • ラップトップおよびウルトラモバイルPC
  • 位置情報サービス(LBS)
  • PDA (携帯情報端末)
  • PMP (パーソナルメディアプレーヤー)
  • PND (パーソナルナビゲーションデバイス)
  • 娯楽用/航海ナビゲーション/アビオニクス
  • ソフトウェアGPS
  • テレマティクス(資産トラッキング、在庫管理)

MAX2769CEVKIT

MAX2769Cの評価キット

zoom

MAX2769CEVKIT

MAX2769Cの評価キット

MAX2769Cの評価キット

機能と利点

  • MAX2769C ICの簡便な評価
  • 単一電源動作:+2.7V~+3.3V
  • RFポートおよびベースバンド出力用の50Ω SMAコネクタ
  • 重要なペリフェラル部品完備
  • 3線式インタフェース用のパラレルポート
  • PC制御ソフトウェアを請求に応じて提供

製品の詳細

MAX2769Cの評価キット(EVキット)は、ユニバーサルGPSレシーバのMAX2769Cの評価を簡素化します。このEVキットはデバイス性能のテストを可能にし、追加のサポート回路は不要です。EVキットに入出力用の標準50Ω SMAコネクタが搭載されているため、テストベンチ上での迅速かつ容易な評価が可能です。この評価キットは、出荷時に完全実装および試験済みです。

フルデータシートには、部品リスト、デバイスの評価に必要な機器の一覧、機能検証用の簡単な試験手順、EVキットの回路説明、回路図、およびプリント基板(PCB)各層のアートワークが記載されています。

アプリケーション

  • 車載用ナビゲーションシステム
  • ラップトップおよびネットブック
  • 位置情報対応型携帯電話
  • 航海/航空ナビゲーション
  • PND (パーソナルナビゲーションデバイス)
  • ソフトウェアGPS
  • テレマティクス(資産トラッキング、在庫管理)
