MAX20766

製造中

スマートスレーブIC、電流および温度センサー内蔵

スマートスレーブIC、電流および温度センサー内蔵

製品モデル
2
1Ku当たりの価格
最低価格:$3.34
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • より少ない外付け部品で電力密度を向上
    • モノリシックな集積によって寄生を削減
    • 結合インダクタに対応するスケーラブルなアーキテクチャ
    • ピーク効率:94%
    • 上面冷却によって周囲への熱伝導を向上
  • 重要なパラメータの高精度のリアルタイムテレメトリ
    • コントローラICを介したPMBus対応インタフェースによってテレメトリおよびパワーマネージメントを実現
    • ジャンクション温度の監視および報告
    • 位相ごとの電流報告
  • システムおよびIC用の高度な自己保護機能
    • 過電流保護
    • 過熱保護
    • ブースト電圧UVLO
    • VX短絡保護
MAX20766
スマートスレーブIC、電流および温度センサー内蔵

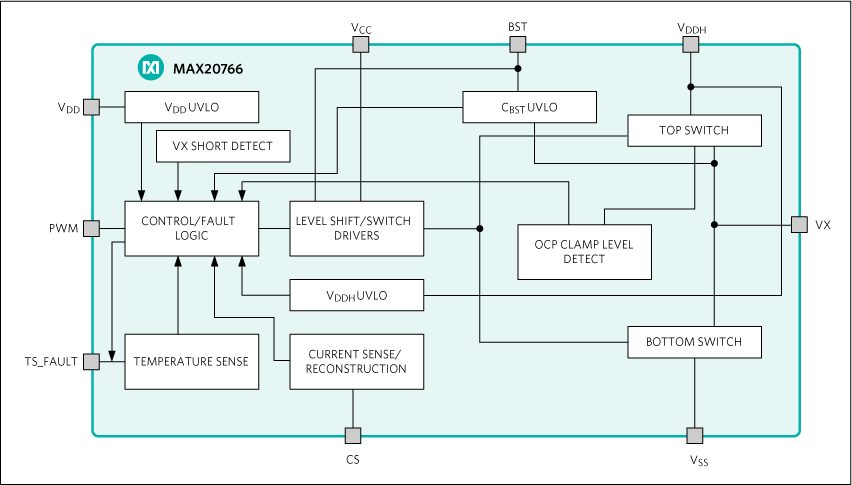

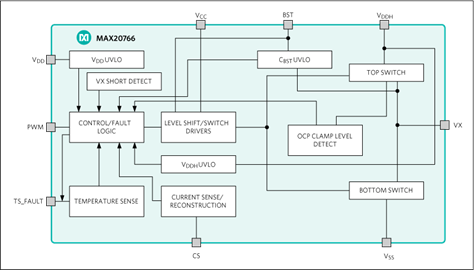

MAX20766:ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX20796DL3EVKIT

MAX20796およびMAX20766の評価キット

機能と利点

  • 入力電圧範囲:4.5V~16V
  • 出力電圧範囲:1.8V~5V
  • 入力および出力電圧用のバナナジャック
  • 出力電圧測定およびSYNCクロック入出力用のSMB同軸ケーブルジャック
  • 設定可能な出力電圧および補償パラメータ
  • 調整可能な電流制限
  • MAXPOWERTOOL002#ドングルへの接続用のPMBusヘッダ
  • FAULTおよびPG出力
  • イネーブル入力およびイネーブルデバウンス回路
  • 完全実装および試験済み

製品詳細

MAX20796の個別インダクタ評価キット(EVキット)は、全機能内蔵、2相スイッチングレギュレータのMAX20796を評価するための実証済みデザインを提供します。MAX20766をEVキットに実装して3相スイッチングレギュレータ動作にすることが可能です。このEVキットは4.5V~16Vの入力電圧範囲で動作し、1.8V~5Vの出力電圧範囲に対応します。このボードは、MAX20796を実証済み8層PCB設計上で使用しています。

アプリケーション

  • 通信、ネットワーク、サーバー、およびストレージ機器
  • I/Oおよび補助電源
  • メモリVDDQ
  • マイクロプロセッサチップセット
  • ポイントオブロード電圧レギュレータ

MAX20796DL2EVKIT

MAX20796およびMAX20766の評価キット

機能と利点

  • 入力電圧範囲:4.5V~16V
  • 出力電圧範囲:1.8V~5V
  • 入力および出力電圧用のバナナジャック
  • 出力電圧測定およびSYNCクロック入出力用のSMB同軸ケーブルジャック
  • 設定可能な出力電圧および補償パラメータ
  • 調整可能な電流制限
  • MAXPOWERTOOL002#ドングルへの接続用のPMBusヘッダ
  • FAULTおよびPG出力
  • イネーブル入力およびイネーブルデバウンス回路
  • 完全実装および試験済み

製品詳細

MAX20796の個別インダクタ評価キット(EVキット)は、全機能内蔵、2相スイッチングレギュレータのMAX20796を評価するための実証済みデザインを提供します。MAX20766をEVキットに実装して3相スイッチングレギュレータ動作にすることが可能です。このEVキットは4.5V~16Vの入力電圧範囲で動作し、1.8V~5Vの出力電圧範囲に対応します。このボードは、MAX20796を実証済み8層PCB設計上で使用しています。

アプリケーション

  • 通信、ネットワーク、サーバー、およびストレージ機器
  • I/Oおよび補助電源
  • メモリVDDQ
  • マイクロプロセッサチップセット
  • ポイントオブロード電圧レギュレータ

MAX20754EVKIT6

MAX20754とMAX20766の評価用キット

機能と利点

  • +10V~+16Vの単一電源用に最適化
    • ボード上に+3.3Vレギュレータ(MAX17501)を搭載
  • 2つの個別の出力を生成
    • 出力1:4相、1V、100A
    • 出力2:2相、1V、50A
  • スイッチング周波数:500kHz
  • 個別のイネーブル・スイッチ
  • PMBusによる設定と制御
    • マキシムのPowerTool GUIに対応
    • MAXPOWERTOOL002#(別途注文)を使用してPCと容易に接続可能
  • ステータスLED
    • パワー・グッド
    • パワー段フォルト
    • SMBusアラート
  • 実証済みPCBレイアウト
  • 広帯域幅向けに最適化された補償方式
  • 完全試験および実装済み

製品詳細

この評価用キットは、PMBus対応、デュアル出力、多相電源コントローラのMAX20754を実証します。このコントローラは、6つのパルス幅変調(PWM)制御信号、または「位相」を生成します。MAX20754の評価用キット(EVキット)は2出力設計で、4つの相が出力1に割り当てられ、残りの2つの相が出力2に割り当てられています。どちらの出力も、結合インダクタ・トポロジを使用しています。結合インダクタは、過大なリップル電流なしに実効インダクタ値およびサイズを削減することが可能で、必要な出力容量が低減し、過渡応答が向上します。

また、このEVキットはパワー段デバイスのMAX20766も実証します。6つのMAX20766デバイス(各相に1つ)が実装されています。

アプリケーション

  • ASIC、DSP、およびFPGA
  • 通信、ネットワーク、サーバー、およびストレージ機器
  • DDRメモリ
  • マイクロプロセッサチップセット

MAX20796DL3EVKIT
MAX20796およびMAX20766の評価キット
MAX20796DL2EVKIT
MAX20796およびMAX20766の評価キット
MAX20754EVKIT6
MAX20754とMAX20766の評価用キット
