MAX20754

製造中

デュアル出力、コンフィギュラブル多相電源コントローラ、PMBusインターフェースおよびバック・コンバータ内蔵

非常に汎用性の高いPMBus対応、デュアル出力、マルチフェーズ電源コントローラ、最大6つのパワー段デバイスを駆動

データシート (Rev. 6) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 汎用性が高く柔軟なコントローラ
    • 最大6つのPWM信号を生成
    • シングルまたはデュアル電圧出力、柔軟な位相割り当てが可能
    • 出力電圧範囲：0.5V～2.0V (MAX20754ETMA1+)
    • 出力電圧範囲：0.25V～2.0V (MAX20754ETMA2+)
    • 入力電圧範囲：4.5V～16V
    • スイッチング周波数範囲：300kHz～800kHz
  • 高い電力密度を小さい総ソリューション・サイズで実現
    • 結合インダクタ技術に対応
    • 高度変調方式によって過渡応答を向上
    • 高いループ帯域幅によって必要な出力容量を低減
    • 48ピン TQFNパッケージ(7mm × 7mm)
    • 位相電流ステアリングによって熱バランスを実現
    • 効率的な内部スイッチング・レギュレータによってコントローラとパワー段に給電
  • 簡素なシステム構成
    • 4つの外付け抵抗によって出力電圧、バス・アドレス、スイッチング周波数、および電流制限を設定
  • 包括的なPMBus設定、制御、およびテレメトリ
    • PMBus規格リビジョン1.3対応
    • バス速度：10kHz～1MHz
    • PMBusコマンド設定を不揮発性メモリに保存
    • 高精度の電流、電圧、および温度レポート

MAX20754は、通信およびネットワーク・アプリケーション向けのPMBus™対応、デュアル出力、コンフィギュラブル多相電源コントローラです。このコントローラは、広範囲の出力電流および電圧要件に対応するDual Powertrain™パワー段内蔵との組み合わせた使用に最適化されています。このコントローラは、6つのパルス幅変調出力、または｢位相｣を生成します。出力チャンネル当りの位相の数はコンフィギュラブルで、高い電流要件および1つまたは2つの出力電圧に対応します。

また、この非常に汎用性の高いコントローラはスイッチング・レギュレータも内蔵し、コントローラとパワー段デバイスの両方に給電します。このコントローラは、高精度の負荷電流レポート、パワー段温度監視、フォルト検出、および広範なPMBusコマンド・サポートを備えています。このコントローラは、ユーザーが目的のPMBusパラメータを不揮発性メモリに保存することが可能です。

このコントローラは、従来のディスクリート・インダクタ・トポロジ、または結合インダクタ・トポロジで使用できます。結合インダクタは、リップル電流の増大なしに実効インダクタ値およびサイズを削減することが可能で、必要な出力容量が低減し、過渡応答が向上します。

MAX20754はマキシムの高度変調方式(AMS)を使用して、従来のパルス幅変調(PWM)制御に比べて過渡応答の向上を提供し必要な出力容量を低減します。厳密な固定周波数PWM動作が望ましい場合は、AMSを無効化することが可能です。

アプリケーション

  • ASIC、DSP、およびFPGA
  • 通信、ネットワーク、サーバー、およびストレージ機器
  • DDRメモリ
  • マイクロプロセッサチップセット
MAX20754
デュアル出力、コンフィギュラブル多相電源コントローラ、PMBusインターフェースおよびバック・コンバータ内蔵
MAX20754 Functional Diagram MAX20754 Circuit Diagram MAX20754 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
MAXPOWERTOOL002

電源製品向けUSB-PMBusインターフェース・ドングル

今すぐ購入 詳細を表示

製品詳細

MAXPOWERTOOL002#は、ホットスワップ、12Vマルチフェーズ・コントローラ、12Vポイントオブロード・デバイスなどの電源ソリューション向けのアナログ・デバイセズのPMBus互換評価用ボードとホストPC（IBM™互換）間のインターフェース・アダプタです。ホストPCへのインターフェースは、標準のタイプAからmini-BのUSBケーブルです。評価用ボードへのインターフェースは、PMBusコマンドを伝送する16ピン・リボン・ケーブルを介して行われます。

MAXPOWERTOOL002#は、アナログ・デバイセズのDigital PowerTool GUIで使用することを目的としており、次のデバイスで動作します。MAX20751、MAX20754、MAX20710、MAX20730、MAX20743、MAX20734、MAX20796、MAX20810、MAX20815、MAX16550、MAX16545B/C。

eval board
schematic 2
MAX20754EVKIT8

MAX20754/MAX20790の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • +10V～+16Vの単一電源用に最適化
    • ボード上に+3.3Vレギュレータ（MAX17501）を搭載
  • 1つの出力を生成
    • 出力：6相、1V、225A
  • スイッチング周波数：500kHz
  • イネーブル・スイッチ
  • PMBusによる設定と制御
    • MaximのPowerTool™ GUIに対応
    • MAXPOWERTOOL002 USB-SMBusインターフェース（別売）を使用してPCと容易に接続
  • ステータスLED
    • パワー・グッド
    • パワー段フォルト
    • SMBusアラート
  • 実証済みPCBレイアウト
  • 広帯域幅向けに最適化された補償方式
  • 完全試験および実装済み

製品詳細

このMAX20754EVKIT8評価用キット（EVキット）は、PMBus™対応、デュアル出力、多相電源コントローラのMAX20754を実証します。このコントローラは、6つのパルス幅変調（PWM）制御信号、または｢位相｣を生成します。MAX20754EVKIT8 EVキットは単一出力設計で、6相すべてが1つの出力に割り当てられています。出力は結合インダクタ・トポロジーを使用しています。結合インダクタは、過大なリップル電流なしに実効インダクタ値およびサイズを削減することが可能で、必要な出力容量が低減し、過渡応答が向上します。

また、このEVキットはパワー段デバイスのMAX20790も実証します。MAX20790デバイスは6個あり、各相に1個ずつ配置されています。

アプリケーション

  • ASIC、DSP、およびFPGA
  • 通信、ネットワーク、サーバー、およびストレージ機器
  • DDRメモリ
  • マイクロプロセッサチップセット

MAX20754EVKIT6

MAX20754とMAX20766の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • +10V～+16Vの単一電源用に最適化
    • ボード上に+3.3Vレギュレータ（MAX17501）を搭載
  • 2つの個別の出力を生成
    • 出力1：4相、1V、100A
    • 出力2：2相、1V、50A
  • スイッチング周波数：500kHz
  • 個別のイネーブル・スイッチ
  • PMBusによる設定と制御
    • マキシムのPowerTool™ GUIに対応
    • MAXPOWERTOOL002#（別途注文）を使用してPCと容易に接続可能
  • ステータスLED
    • パワー・グッド
    • パワー段フォルト
    • SMBusアラート
  • 実証済みPCBレイアウト
  • 広帯域幅向けに最適化された補償方式
  • 完全試験および実装済み

製品詳細

この評価用キットは、PMBus™対応、デュアル出力、多相電源コントローラのMAX20754を実証します。このコントローラは、6つのパルス幅変調（PWM）制御信号、または｢位相｣を生成します。MAX20754の評価用キット（EVキット）は2出力設計で、4つの相が出力1に割り当てられ、残りの2つの相が出力2に割り当てられています。どちらの出力も、結合インダクタ・トポロジを使用しています。結合インダクタは、過大なリップル電流なしに実効インダクタ値およびサイズを削減することが可能で、必要な出力容量が低減し、過渡応答が向上します。

また、このEVキットはパワー段デバイスのMAX20766も実証します。6つのMAX20766デバイス（各相に1つ）が実装されています。

アプリケーション

  • ASIC、DSP、およびFPGA
  • 通信、ネットワーク、サーバー、およびストレージ機器
  • DDRメモリ
  • マイクロプロセッサチップセット

eval board
schematic 3
MAX20754EVKIT7

Evaluation Kit for the MAX20754 and MAX20790

今すぐ購入 詳細を表示

機能と利点

  • Optimized for Single +10V to +16V Supply
    • Onboard +3.3V Regulator (MAX17501)
  • Generates Two Independent Outputs
    • Output 1: 4-Phase, 1V, 150A
    • Output 2: 2-Phase, 1V, 75A
  • 500kHz Switching Frequency
  • Independent Enable Switches
  • PMBus Configuration and Control
    • Compatible with Maxim’s PowerTool™ GUI
    • Easy Connection to PC Using MAXPOWERTOOL002 USB-to-SMBus Interface (order separately)
  • Status LEDs
    • Power-Good
    • Power-Stage Fault
    • SMBus Alert
  • Proven PCB Layout
  • Compensation Scheme Optimized for High Bandwidth
  • Fully Tested and Assembled

製品詳細

This MAX20754EVKIT7 evaluation kit (EV kit) demonstrates the MAX20754 PMBus™-compatible dual-output multiphase power-supply controller. The controller generates six pulse-width modulated (PWM) control signals, or “phases.” The MAX20754EVKIT7 EV kit is a two-output design, with four phases assigned to Output 1 and the remaining two phases assigned to Output 2. Both outputs use coupled inductor topologies. Coupled inductors reduce the effective inductor value and size without excessive ripple current, reducing required output capacitance, and improving transient response.

The EV kit also demonstrates the MAX20790 power-stage device; there are six MAX20790 devices, one per phase.

Applications

  • ASICs, DSPs, and FPGAs
  • Communication, Networking, Servers, and Storage Equipment
  • DDR Memory
  • Microprocessor Chipsets
MAXPOWERTOOL002
電源製品向けUSB-PMBusインターフェース・ドングル
MAXPOWERTOOL002 Image Photo

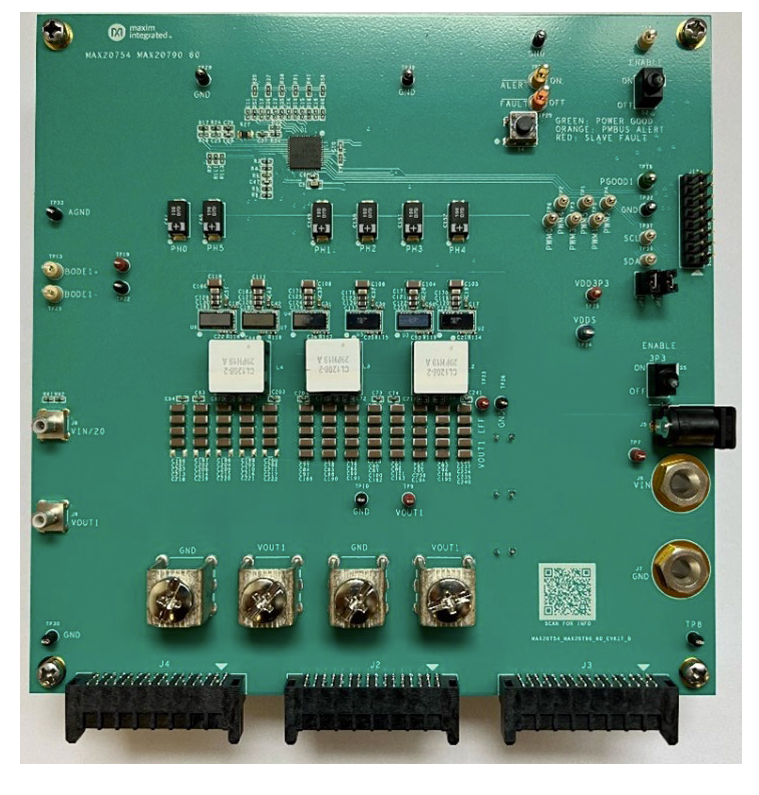

MAX20754EVKIT8
MAX20754/MAX20790の評価用キット
MAX20754EVKIT8：ボード写真
MAX20754EVKIT6
MAX20754とMAX20766の評価用キット

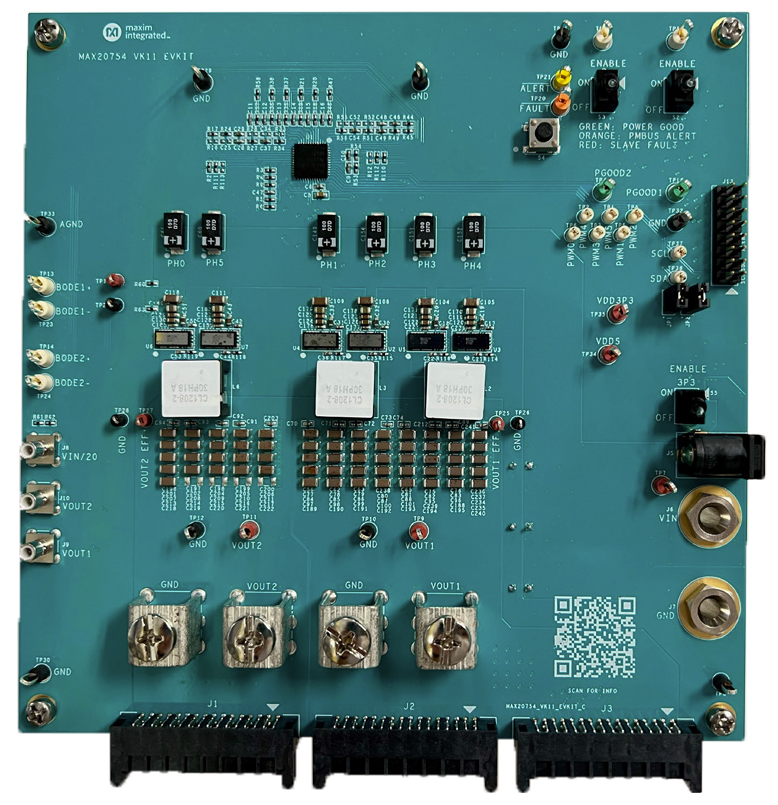

MAX20754EVKIT7
Evaluation Kit for the MAX20754 and MAX20790
MAX20754EVKIT7：ボード写真
