MAX20345

PMIC、超低IQ電圧レギュレータ、光検出用バックブースト、小型リチウムイオンシステム用チャージャ内蔵

すべて表示 showmore-icon

ウェアラブルやIoTなどの24/7監視システム用に最適化されたパワーマネージメント

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$4.76
特長
  • 充電間のバッテリ使用時間を延長
    • 3つの低IQバックレギュレータ:IQ = 0.9µA (typ)
      • 出力電流:220mA
      • スイッチング周波数の柔軟な調整によってノイズを緩和
      • バック1出力電圧:0.700V~1.330V (10mVステップ)
      • バック2出力電圧:0.700V~2.275V (25mVステップ)
      • バック3出力電圧:0.700V~3.850V (50mVステップ)
    • LDO1:IQ = 0.55µA (typ)
      • 出力:100mA
      • 入力電圧範囲:2.7V~5.5V
      • 出力電圧:0.8V~3.6V (100mVステップ)
    • LDO2:IQ = 1µA (typ)
      • 出力:100mA
      • 入力電圧範囲:1.71V~5.50V
      • 出力電圧:0.9V~4.0V (100mVステップ)
    • LDO3:IQ = 1µA (typ)
      • 出力:50mA
      • 入力電圧範囲:1.00V~2.00V
      • 出力電圧:0.50V~1.95V (25mVステップ)
    • 2つの負荷スイッチ
      • 入力電圧範囲:0.65V~5.50V
      • RON:1Ω (SYS = 3.0V時)
    • 低IQバックブーストレギュレータ:IQ = 2µA (typ)
      • 出力能力:1.5W
      • 出力電圧:2.6V~5.5V (50mVステップ)
  • リチウムイオンバッテリ充電の実装が容易
    • リニアリチウムイオンバッテリチャージャ
      • 充電電流:5mA~500mA
      • 入力耐圧:+28V / -5.5V
      • ステップ充電(フルデータシートの「Step Charging」の項を参照)
    • サーミスタモニタ
    • スマートパワーセレクタ
  • システム制御を最適化
    • パワーオン/リセットコントローラ
    • プッシュボタンモニタ
    • 出荷時モード
    • システムインタフェース
      • 設定可能なディバイダを備えたモニタマルチプレクサによってシステム電圧および充電電流を監視

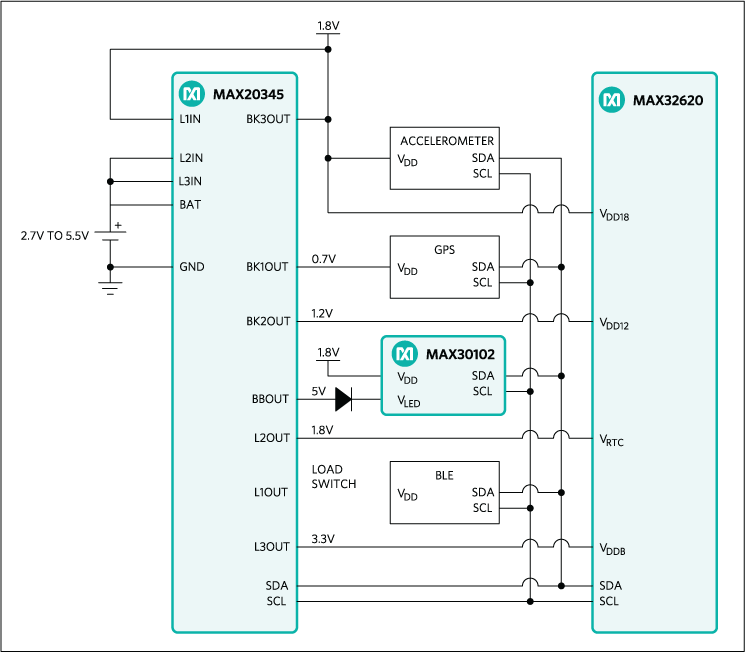

製品概要
show more Icon

MAX20345は超低IQ電圧レギュレータを備えたパワーマネージメントソリューションで、低電力ウェアラブルアプリケーションに最適です。このデバイスは、スマートパワーセレクタおよび電力を最適化した数個のペリフェラルを備えたリニアバッテリチャージャを内蔵しています。このデバイスは、3つのバックレギュレータ、3つの低ドロップアウト(LDO)リニアレギュレータ、およびバックブーストレギュレータを備え、それぞれ超低消費電流で最大7つの安定化電圧を提供します。2つの負荷スイッチによってシステムペリフェラルを切断し、システムの総静止負荷を最小限に抑えることが可能です。MAX20345は、システム設計者が消費電力を最小限に抑え、ウェアラブル市場の製品などの1日24時間/週7日動作する機器のバッテリ寿命を延長することを可能にします。

3つの同期整流、高効率バックレギュレータは、パルス周波数変調(PFM)制御方式を使用して軽負荷動作時の効率を向上させます。これらのレギュレータの出力電圧は、I2Cを介して最低0.7Vまでの電圧に設定可能です。さらに、これらのバックレギュレータはダイナミック電圧スケーリング(DVS)に対応するため、システム設計者はDVSを利用可能な機器を使用する場合にシステム消費電力をさらに向上させることができます。

3つのLDOレギュレータは、I2Cを介してそれぞれの出力電圧を設定可能です。柔軟性をさらに高めるために、各LDOは負荷スイッチとして設定することも可能で、システムペリフェラルの静止負荷の切断に使用することができます。

内蔵バックブーストコンバータは、バッテリ電圧以上および/または以下の電圧を必要とする、システムペリフェラルに給電するための便利な方法を提供し、光心拍数(OHR)/PPGおよびSpO2測定などの光検出システム用に最適化されています。バックブーストの出力ノイズは最小限に抑えられ、それらのシステムでの敏感な測定値への影響を可能な限り最小にします。DVSの追加によって、良好な測定条件でさらなる省電力が提供されます。

また、MAX20345は設定可能なパワーコントローラも備えており、デバイスを真のオフ、または常時オン状態にする必要があるアプリケーション用にデバイスを設定することができます。このコントローラは、遅延リセット信号および電圧シーケンスを提供します。MAX20345は56ピンウェハレベルパッケージ(WLP) (3.37mm × 3.05mm、0.4mmピッチ)で提供されます。

デザインソリューション:REALLY Smart Wearables Customize Their Power Supply ›

デザインソリューション:Choose the Proper PMIC to Boost Your Optical Sensor SNR ›

アプリケーション

  • IoT
  • ウェアラブルデバイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$4.76

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20345AEWN+
  • HTML
  • HTML
MAX20345AEWN+T
  • HTML
  • HTML
MAX20345BEWN+
  • HTML
  • HTML
MAX20345BEWN+T
  • HTML
  • HTML
MAX20345IEWN+
  • HTML
  • HTML
MAX20345IEWN+T
  • HTML
  • HTML
MAX20345JEWN+
  • HTML
  • HTML
MAX20345JEWN+T
  • HTML
  • HTML
MAX20345KEWN+
  • HTML
  • HTML
MAX20345KEWN+T
  • HTML
  • HTML
MAX20345LEWN+
  • HTML
  • HTML
MAX20345LEWN+T
  • HTML
  • HTML
MAX20345MEWN+
  • HTML
  • HTML
MAX20345MEWN+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 18, 2022

- 2283

WAFER FAB

MAX20345AEWN+

製造中

MAX20345AEWN+T

製造中

MAX20345BEWN+T

製造中

MAX20345IEWN+

製造中

MAX20345IEWN+T

製造中

MAX20345JEWN+

製造中

MAX20345KEWN+

製造中

MAX20345KEWN+T

製造中

MAX20345LEWN+T

製造中

7 29, 2021

- 2127

WAFER FAB

MAX20345AEWN+

製造中

MAX20345AEWN+T

製造中

MAX20345IEWN+

製造中

MAX20345IEWN+T

製造中

MAX20345JEWN+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 18, 2022

- 2283

arrow down

WAFER FAB

MAX20345AEWN+

製造中

MAX20345AEWN+T

製造中

MAX20345BEWN+T

製造中

MAX20345IEWN+

製造中

MAX20345IEWN+T

製造中

MAX20345JEWN+

製造中

MAX20345KEWN+

製造中

MAX20345KEWN+T

製造中

MAX20345LEWN+T

製造中

7 29, 2021

- 2127

arrow down

WAFER FAB

MAX20345AEWN+

製造中

MAX20345AEWN+T

製造中

MAX20345IEWN+

製造中

MAX20345IEWN+T

製造中

MAX20345JEWN+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX20345EVKIT

MAX20345の評価キット

zoom

MAX20345EVKIT

MAX20345の評価キット

MAX20345の評価キット

機能と利点

  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • I2Cシリアルインタフェース

製品の詳細

MAX20345の評価キット(EVキット)は、低電力ウェアラブルアプリケーション用I2C対応機能を備えたウェアラブル充電管理ソリューションのMAX20345を評価するための完全実装および試験済み回路です。このデバイスはリニアバッテリチャージャ、スマートパワーセレクタ、3つの超低自己消費電流バックレギュレータ、バックブーストレギュレータ、3つの低ドロップアウト(LDO)リニアレギュレータ、2つの負荷スイッチ、および5つのGPIO端子を内蔵しています。

デバイスの動作と機能に関する詳細については、MAX20345 ICのフルデータシートを参照してください。

アプリケーション

  • IoT
  • ウェアラブルデバイス
reference details image

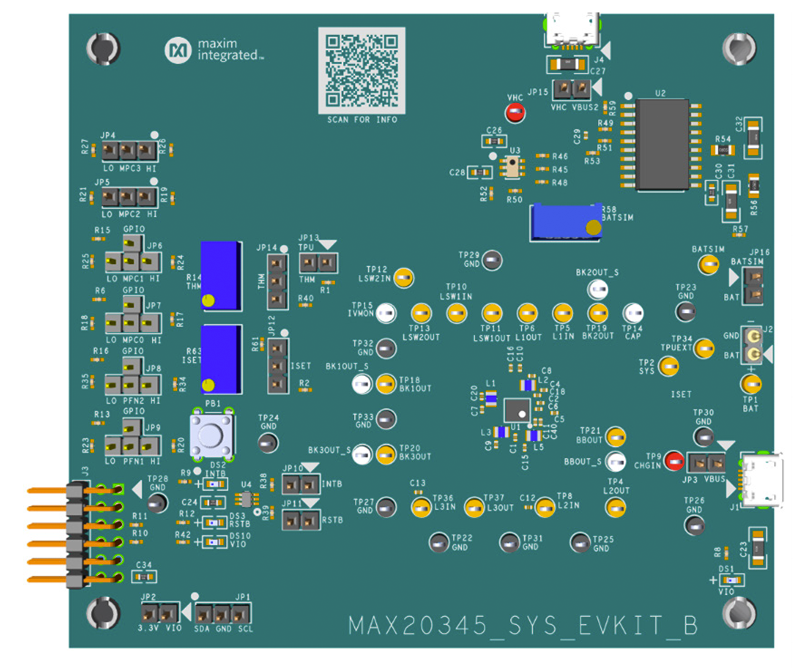

MAX20345EVSYS

MAX20345の評価キット

zoom

MAX20345EVSYS

MAX20345の評価キット

MAX20345の評価キット

機能と利点

  • USB-Power Option
  • Flexible Configuration
  • On-Board Battery Simulation
  • Sense Test Point for Output-Voltage Measurement
  • Windows® 8/Windows 10-Compatible Graphical User Interface (GUI) Software
  • Fully Assembled and Tested

製品の詳細

アプリケーション

  • IoT
  • ウェアラブルデバイス
