MAX20098

汎用車載36V 2.2MHzバックコントローラ、3.5µAのIQ

すべて表示 showmore-icon

軽負荷時に自己消費電流わずか3.5µAの業界で最も低IQの車載同期整流ステップダウンコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$1.36
特長
  • 厳しいOEMモジュールの消費電力および性能仕様に適合
    • スキップモード自己消費電流:3.5µA (VOUT = 3.3V)
    • 出力:5.0V/3.3V (固定)または1V~10V (可変)
    • 出力電圧精度:±1.1% (5V固定設定)
  • クランク対応設計を実現
    • 広い入力電源範囲:3.5V~42V
  • EMI低減機能によって広入力電圧範囲を犠牲にすることなく敏感なラジオ帯域への干渉を抑制
    • 50ns (typ) の最小オン時間によってカーバッテリからの3.3V出力用のスキップなしの動作を保証(2.2MHz時)
    • スペクトラム拡散オプション
    • 周波数同期入力
    • 抵抗で設定可能な周波数:220kHz~2.2MHz
  • 高集積および放熱特性を高めたパッケージによって基板スペースとコストを削減
    • 2MHzのステップダウンコントローラ
    • 強制連続およびスキップモードを備えた電流モードコントローラ
    • 16ピン側面濡れ性(SW) TQFN-EPパッケージ
    • 20Aリファレンスデザインを提供
  • 保護機能によってシステムの信頼性を向上
    • 低電源電圧ロックアウト
    • 過熱および短絡保護
    • 出力過電圧および低電圧監視
    • -40℃~+125℃グレード1自動車用温度範囲
    • AEC-Q100認定
製品概要
show more Icon

MAX20098は車載2.2MHz同期整流ステップダウンコントローラICで、IQは3.5µAです。このICは3.5V~42Vの入力電源電圧で動作し、99% (typ)デューティサイクルで動作することによってドロップアウト状態での動作が可能です。このデバイスは自動車のコールドクランク時やエンジンストップスタート状態など、広い入力電圧範囲で中~高出力を必要とするアプリケーションを対象としています。

このステップダウンコントローラは最大2.2MHzの周波数で動作するため、小型外付け部品の使用が可能で、出力リップルが低減され、AM帯域の妨害がないことが保証されます。スイッチング周波数は抵抗で調整可能です(220kHz~2.2MHz)。設定可能なFSYNC入力によって、強制固定周波数動作、超低自己消費電流のスキップモード、および外部クロック同期の3つの周波数モードが可能で、性能を最適化することができます。また、このICはSYNC出力を提供するため、2つのコントローラの並列動作が可能です。このICは出荷時設定可能なスペクトラム拡散オプションを備え、周波数変調によってEMI干渉を最小限に抑えます。

PGOOD出力は、電圧が安定化範囲内であることを表示します。保護機能としては、サイクル単位の電流制限とサーマルシャットダウンが含まれます。MAX20098は-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 汎用ポイントオブロード(POL)
  • インフォテインメントシステム
  • USBハブ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$1.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20098ATEA/VY+
  • HTML
  • HTML
MAX20098ATEA/VY+T
  • HTML
  • HTML
MAX20098ATEB/VY+
  • HTML
  • HTML
MAX20098ATEB/VY+T
  • HTML
  • HTML
MAX20098ATEC/VY+
  • HTML
  • HTML
MAX20098ATEC/VY+T
  • HTML
  • HTML
MAX20098ATED/VY+
  • HTML
  • HTML
MAX20098ATED/VY+T
  • HTML
  • HTML
MAX20098ATEE/VY+
  • HTML
  • HTML
MAX20098ATEE/VY+T
  • HTML
  • HTML
MAX20098ATEF/VY+
  • HTML
  • HTML
MAX20098ATEF/VY+T
  • HTML
  • HTML
MAX20098ATEG/VY+
  • HTML
  • HTML
MAX20098ATEG/VY+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

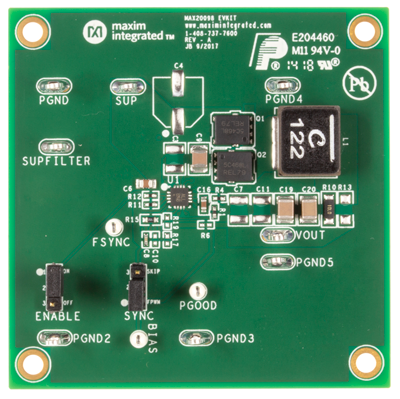

MAX20098EVKIT

MAX20098の評価キット

zoom

MAX20098EVKIT

MAX20098の評価キット

MAX20098の評価キット

機能と利点

  • 入力電源範囲:3.5V~36V
  • 出力電圧:5Vまたは3.3V固定、または1V~10Vの範囲で調整可能
  • 出力電流:最大20Aを供給
  • 周波数同期入力
  • イネーブル入力
  • 電圧監視PGOOD出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX20098の評価キット(EVキット)は、3.5µAのIQを備えた車載2.2MHz 同期整流ステップダウンコントローラのMAX20098を評価するための実証済みデザインを提供します。このEVキットのPCBにはMAX20098ATEA/VY+が実装され、評価用の各種テストポイントおよびジャンパを備えています。EVキットの出力電圧は固定で、最小限の部品変更によって容易に設定可能です。デフォルトのEVキットは3.5V~36Vの入力電圧で最大7Aを供給するように設計されていますが、最大20Aを供給するように設定可能です。PGOOD信号を観察することによって出力電圧品質の監視が可能です。

アプリケーション

  • 汎用ポイントオブロード(POL)
  • インフォテイメントシステム
  • USBハブ
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 1

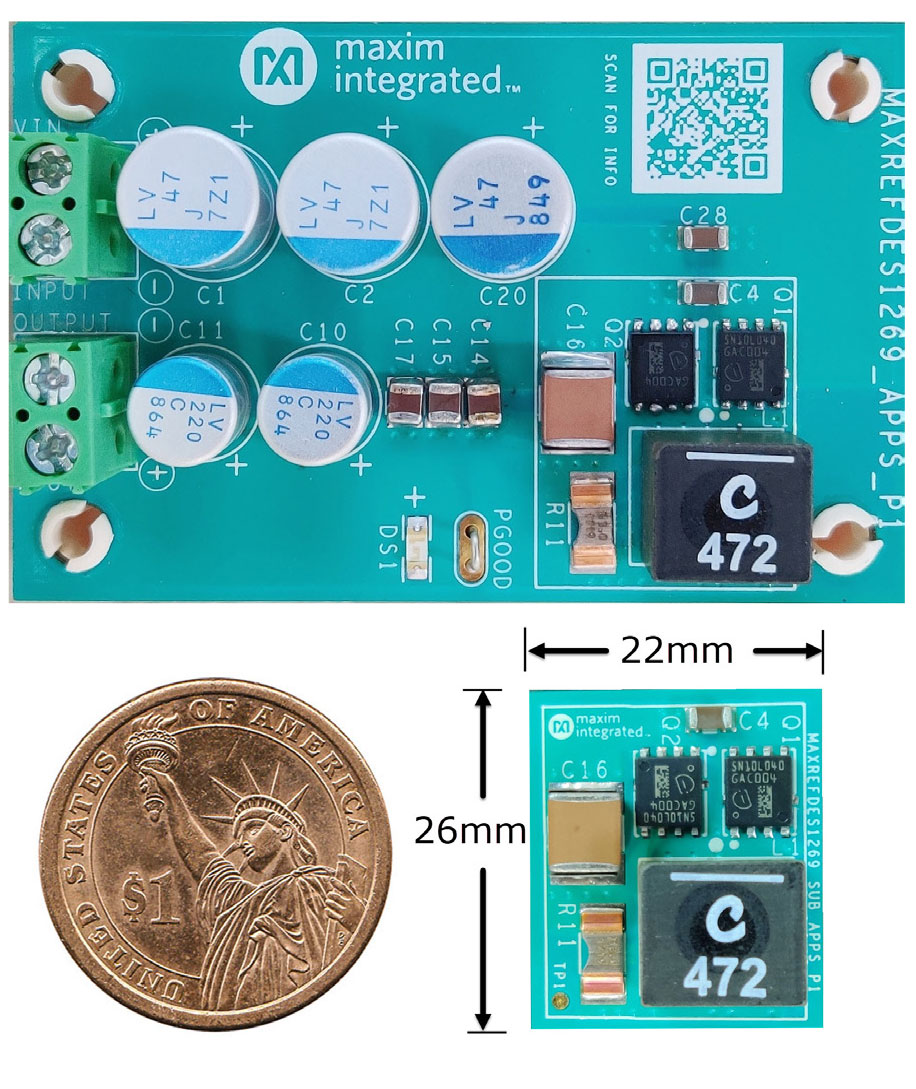

MAXREFDES1269
