MAX197

マルチレンジ(±10V、±5V、+10V、+5V)、シングル+5V、12ビットDAS、8+4バスインタフェース付

すべて表示 showmore-icon

ソフトウェア選択可能な入力範囲付き、±17Vフォルト保護ADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 15
1Ku当たりの価格 最低価格:$23.54
機能
  • 12ビット分解能、1/2 LSBリニアリティ
  • +5V単一電源動作
  • ソフトウェア選択による入力電圧範囲:±10V、±5V、0V~10V、0V~5V
  • 耐障害入力マルチプレクサ(±16.5V)
  • アナログ入力チャネル:8個
  • 変換時間:6µs、サンプリングレート:100ksps
  • 内部収集制御または外部収集制御
  • 4.096Vの内部リファレンスまたは外部リファレンス
  • 2つのパワーダウンモード
  • 内部クロックまたは外部クロック
製品概要
show more Icon

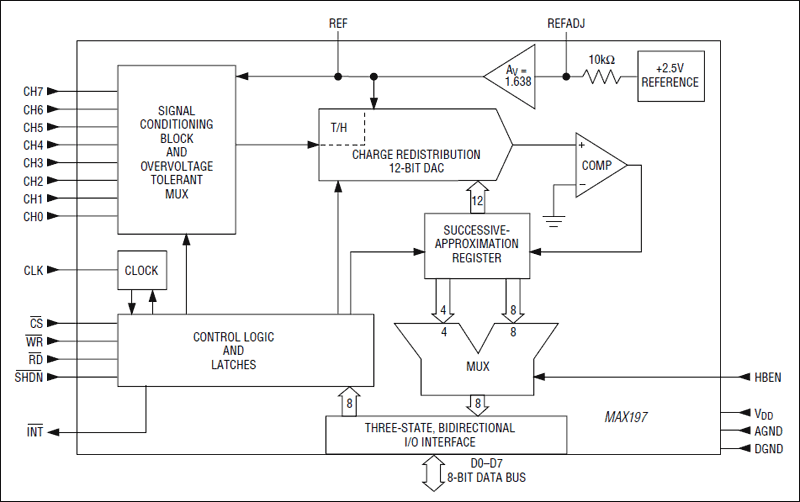

MAX197は、僅か+5Vの単一電源で動作し、グランド以下から電源電圧を超える範囲までのアナログ入力信号を受け付けるマルチレンジ12ビットDAS (データ収集システム)です。このシステムは、±10V、±5V、0V~+10V、または0V~+5Vのそれぞれの範囲に対して、ソフトウェアで個別にプログラムできる8個のアナログ入力チャネルを提供しています。これによって、有効ダイナミックレンジが14ビットに拡大し、4mA~20mA、±12V、および±15V駆動のセンサから+5V単一電源システムへのインタフェースが可能になり、柔軟性が得られます。さらに、このコンバータは±16.5Vの過電圧裕度を備えているため、チャネルに障害が起きても、選択されたチャネルの変換結果に影響を与えることはありません。その他の機能としては、帯域幅5MHzのトラック/ホールド、100kspsのスループット、ソフトウェアによって選択可能な内部クロックまたは外部クロックおよびアクイジション、8+4パラレルインタフェース、4.096Vの内部リファレンスまたは外部リファレンスがあります。

変換処理を行っていない時には、低電流シャットダウン機能が働くように、ハードウェアピンアクティブローSHDNおよび2つのプログラマブルパワーダウンモード(STBYPD、FULLPD)が提供されています。STBYPDモードでは、リファレンスバッファがアクティブ状態を維持しているため、スタートアップ遅延はありません。

MAX197は、標準的なマイクロプロセッサ(µP)インタフェースを採用しています。スリーステートデータI/Oポートは8ビットデータバスで動作するよう構成されており、データアクセスおよびバスリリースタイミング仕様は、殆どのµPとコンパチブルです。ロジック入力およびロジック出力は、全てTTL/CMOSコンパチブルです。

MAX197は、28ピンDIP、ワイドSO、SSOP、およびセラミックSBパッケージで提供されています。

異なる範囲の組合わせ(±4V、±2V、0V~4V、0V~2V)については、MAX199のデータシートをご覧下さい。また、12ビットバスインタフェースに関しては、MAX196およびMAX198のデータシートをご覧下さい。

アプリケーション

  • 自動試験装置(ATE)
  • データ収集
  • 産業用制御システム
  • 医療用機器
  • ロボット工学
  • テレコム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 15
1Ku当たりの価格 最低価格:$23.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX197ACAI+
  • HTML
  • HTML
MAX197ACAI+T
  • HTML
  • HTML
MAX197ACWI+
  • HTML
  • HTML
MAX197ACWI+T
  • HTML
  • HTML
MAX197AEAI+
  • HTML
  • HTML
MAX197AEWI+
  • HTML
  • HTML
MAX197AEWI+T
  • HTML
  • HTML
MAX197BCAI+
  • HTML
  • HTML
MAX197BCAI+T
  • HTML
  • HTML
MAX197BCWI+
  • HTML
  • HTML
MAX197BCWI+T
  • HTML
  • HTML
MAX197BEAI+
  • HTML
  • HTML
MAX197BEAI+T
  • HTML
  • HTML
MAX197BEWI+
  • HTML
  • HTML
MAX197BEWI+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2023

- 2361H

WAFER FAB

MAX197ACAI+

製造中

MAX197ACAI+T

製造中

MAX197ACWI+

製造中

MAX197ACWI+T

製造中

MAX197AEAI+

製造中

MAX197AEWI+

製造中

MAX197AEWI+T

製造中

MAX197BCAI+

製造中

MAX197BCAI+T

製造中

MAX197BCWI+

製造中

MAX197BCWI+T

製造中

MAX197BEAI+

製造中

MAX197BEAI+T

製造中

MAX197BEWI+

製造中

MAX197BEWI+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2023

- 2361H

arrow down

WAFER FAB

MAX197ACAI+

製造中

MAX197ACAI+T

製造中

MAX197ACWI+

製造中

MAX197ACWI+T

製造中

MAX197AEAI+

製造中

MAX197AEWI+

製造中

MAX197AEWI+T

製造中

MAX197BCAI+

製造中

MAX197BCAI+T

製造中

MAX197BCWI+

製造中

MAX197BCWI+T

製造中

MAX197BEAI+

製造中

MAX197BEAI+T

製造中

MAX197BEWI+

製造中

MAX197BEWI+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX197EVKIT

MAX197およびMAX199の評価キット

zoom

MAX197EVKIT

MAX197およびMAX199の評価キット

MAX197およびMAX199の評価キット

機能と利点

  • 実証済みのPCBレイアウト
  • 完全評価システム
  • 便利なテストポイントをボード上に配置
  • データロギングソフトウェア
  • ソースコード付
  • 完全実装済み、試験済み
  • マイクロコントローラモジュール80C32または68HC16のいずれかを選択可能

製品の詳細

MAX197の評価システム(EVシステム)は、MAX197の評価キット(EVキット)とマキシム80C32または68HC16マイクロコントローラ(µC)モジュールからなる、低コストの完全8チャネルデータ収集システムです。MAX197の様々な機能を試すために、IBM® PCコンパチブルのソフトウェアがソースコード付で提供されています。

MAX197 EVキットは+5V単一電源を必要とし、±15V電源で動作する入力バッファアンプがオプションとして入っています。

MAX197のEVキットおよびEVシステムは、MAX197およびMAX199の両方に用いることができます。MAX199を評価するときには、MAX197のEVキットと共にMAX199のサンプルもご請求ください。

アプリケーション

  • 自動試験装置(ATE)
  • データ収集
  • 産業用制御システム
  • 医療用機器
  • ロボット工学
  • テレコム
