MAX1291
250ksps、+3V、8/4チャネル、12ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付
すべて表示超小型、低電力、パラレル出力12ビットADC
お探しの製品ではありませんか
MAX1291-MAX1293_jp: 250ksps、+3V、8/4チャネル、12ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付 Data Sheet (Rev.3)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
- 分解能:12ビット、直線性:±0.5 LSB
- 電源:+3V単一
- ユーザがロジックレベルを調節可能:+1.8V~+3.6V
- 内部+2.5Vリファレンス
- ソフトウェア設定可能なアナログ入力マルチプレクサ
- 8チャネルシングルエンド/4チャネル疑似差動(MAX1291)
- 4チャネルシングルエンド/2チャネル疑似差動(MAX1293)
- ユニポーラ/バイポーラ入力をソフトウェア設定可能
- 低電力:
- 1.9mA (250ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA (シャットダウン)
- フルパワー帯域幅が3MHzの内部トラック/ホールド
- バイト幅パラレル(8 + 4)インタフェース
- 小面積:
- 28ピンQSOP (MAX1291)
- 24ピンQSOP (MAX1293)

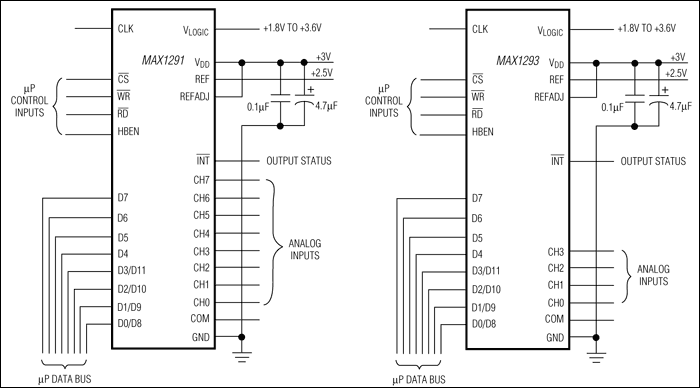

MAX1291/MAX1293は、逐次比較ADC、自動パワーダウン、高速ウェイクアップ(2µs)、内蔵クロック、+2.5V内部リファレンスおよび高速バイト幅パラレルインタフェースを備えた低電力、12ビットアナログディジタルコンバータ(ADC)です。これらの製品は、単一+3Vアナログ電源で動作し、+1.8V~+5.5Vディジタル電源と直接インタフェースするためのVLOGICピンを備えています。
最大サンプリング速度250kspsにおける消費電力は、僅か5.7mW (VDD = VLOGIC)です。2つのソフトウェア選択可能なパワーダウンモードにより、MAX1291/MAX1293は変換の合間にシャットダウンすることができます。パラレルインタフェースにアクセスすると、通常動作に戻ります。変換の合間にパワーダウンすることにより、低サンプリング速度における消費電流を10µA以下に削減できます。
いずれの素子も、アナログ入力はユニポーラ/バイポーラおよびシングルエンド/疑似差動動作をソフトウェアで設定できるようになっています。シングルエンドモードにおいて、MAX1291は8つの入力チャネル、MAX1293は4つの入力チャネルを持っています(疑似差動モードにおいてはそれぞれ4つおよび2つの入力チャネル)。
本製品は優れた動的性能および低電力特性に加え、パッケージが小型で使いやすいため、バッテリ駆動およびデータ収集アプリケーション、あるいはその他の省電力、小型化が必要な回路に最適です。
MAX1291/MAX1293は、アクティブローCSがハイになると、アクティブローINTをトライステートにします。アクティブローINTのトライステートが好ましくない場合、MAX1261/MAX1263を参照してください。
MAX1291は28ピンQSOPパッケージで提供されています。MAX1293は24ピンQSOPです。ピンコンパチブルな+5V、12ビットバージョンについては、MAX1290/MAX1292データシートを参照して下さい。
アプリケーション
- データ収集システム
- データロギング
- エネルギー管理
- 産業用制御システム
- 患者監視
- タッチスクリーン
