MAX1295

+2.5Vリファレンスおよびパラレルインタフェース付き、265ksps、+3V、6/2チャネル、12ビットADC

すべて表示 showmore-icon

超小型、低電力、パラレル出力12ビットADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)

PDF

12 29, 2003 ellipse 日本語

MAX1295-MAX1297_jp: +2.5Vリファレンスおよびパラレルインタフェース付き、265ksps、+3V、6/2チャネル、12ビットADC Data Sheet (Rev.3)

データシートご利用上の注意
PDFファイルを開く external-link 219.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 5
1Ku当たりの価格 最低価格：$12.13
特長
  • 分解能：12ビット、直線性：±0.5 LSB
  • 電源：+3V単一
  • 内部+2.5Vリファレンス
  • ソフトウェア設定可能なアナログ入力マルチプレクサ
    • 6チャネルシングルエンド/3チャネル疑似差動(MAX1295)
    • 2チャネルシングルエンド/1チャネル疑似差動(MAX1297)
  • ユニポーラ/バイポーラアナログ入力をソフトウェア設定可能
  • 低電流：
    • 1.9mA (265ksps)
    • 1.0mA (100ksps)
    • 400µA (10ksps)
    • 2µA (シャットダウン)
  • フルパワー帯域幅が3MHzの内部トラック/ホールド
  • パラレル12ビットインタフェース
  • 小面積：
    • 28ピンQSOP (MAX1295)
    • 24ピンQSOP (MAX1297)
製品概要
show more Icon

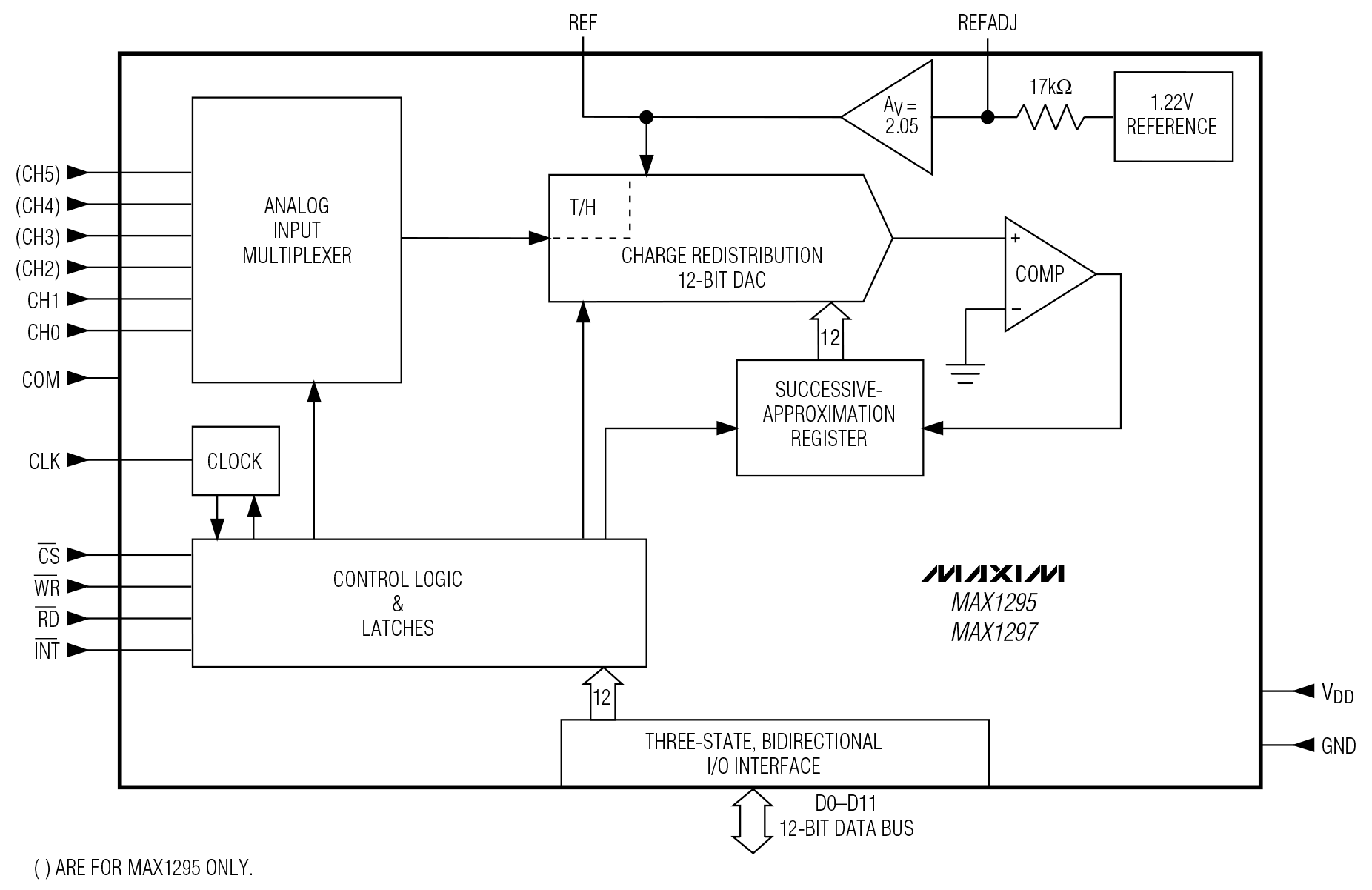

MAX1295/MAX1297は、逐次比較ADC、自動パワーダウン、高速ウェイクアップ(2µs)、内蔵クロック、+2.5V内部リファレンスおよび高速12ビットパラレルインタフェースを備えた低電力12ビットアナログディジタルコンバータ(ADC)です。これらの製品は、単一+2.7～+3.6Vアナログ電源で動作します。

最大サンプリング速度265kspsにおける消費電力は僅か5.4mWです。2つのソフトウェア選択可能なパワーダウンモードにより、MAX1295/MAX1297は変換の合間にシャットダウンすることができます。パラレルインタフェースにアクセスすると通常動作に戻ります。変換の合間にパワーダウンすることにより、低サンプリング速度における消費電流を10µA以下に低減できます。

いずれの素子も、アナログ入力はユニポーラ/バイポーラおよびシングルエンド/疑似差動動作をソフトウェアで設定できるようになっています。シングルエンドモードにおいて、MAX1295は6つの入力チャネル、MAX1297は2つの入力チャネルを持っています(疑似差動モードにおいてはそれぞれ3つおよび1つの入力チャネル)。

本製品は、優れた動的性能および低電力特性に加え、パッケージが小型で使い易く、バッテリ駆動およびデータ収集アプリケーション、あるいはその他の省電力、小型化が必要な回路に最適です。

MAX1295/MAX1297はアクティブローCSがハイになるとアクティブローINTをトライステートにします。アクティブローINTをトライステートにしたくない場合は、MAX1265/MAX1267を参照してください。

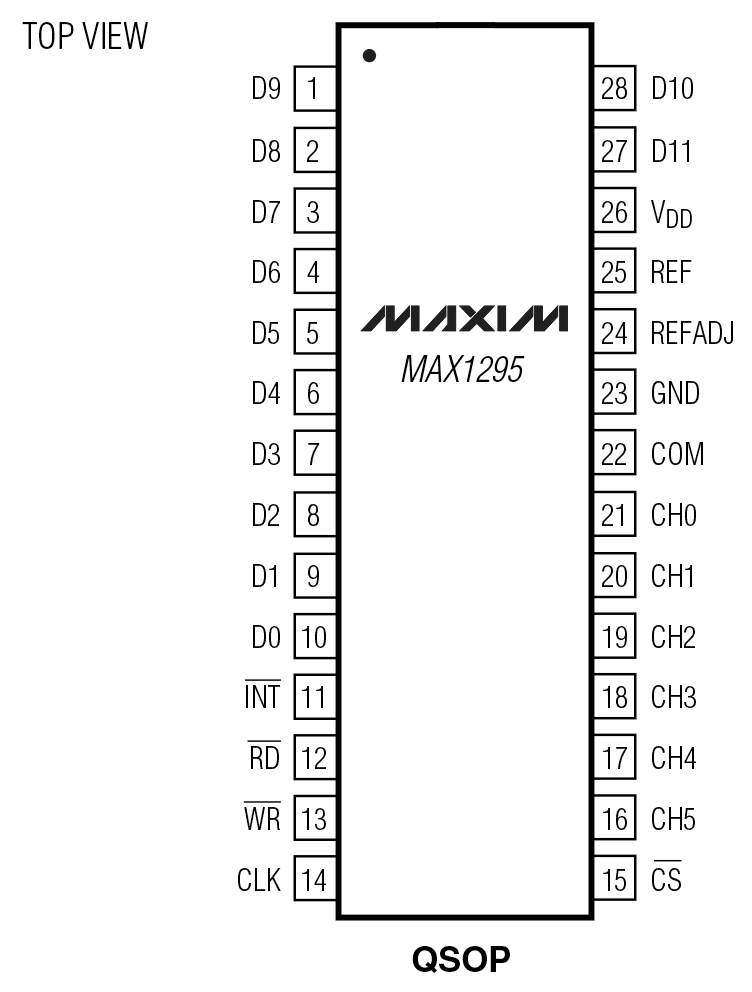

MAX1295は28ピンQSOPパッケージで提供されています。MAX1297は24ピンQSOPです。ピンコンパチブルな+5V、12ビットバージョンについては、MAX1294/MAX1296データシートを参照して下さい。

アプリケーション

  • データ収集システム
  • データロギング
  • エネルギー管理
  • 産業用制御システム
  • 患者監視
  • タッチスクリーン
Show More Arrow image
