MAX17639

新規設計に推奨

3V to 36V, 6A/8A/10A, 12A Peak, High-Efficiency, Synchronous Step-Down DC-DC Converter

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Designed for Ultra-High Efficiency
    • 22mΩ/8mΩ RDS-ON Power MOSFETs
    • 94.9% Efficiency from 24VIN to 5VOUT, 10A with 95.6% Peak Efficiency at 6A
    • External Bias Input for Improved Efficiency
    • 40μA IQ Regulating 24VIN to 3.3VOUT
  • 10A Maximum Continuous, 12A Peak Transient Output for MAX17639
  • Die Temperature Monitoring
  • Designed for Low EMI
    • Symmetrical Input Voltage Pins
    • 400kHz to 2.2MHz Adjustable Switching Frequency with External Clock Synchronization
    • 4mm x 4mm 18L-FC2QFN
  • Reduces External Components and Total Cost
    • No Schottky–Synchronous Operation
    • Adjustable Output Range from 0.6V to 90% of VIN
    • Programmable Soft-Start and EN/UVLO Threshold
  • Operates Reliably in Adverse Industrial Environments
    • Built-in Hiccup-Mode Overload Protection
    • Built-in Output-Voltage Status Monitoring and Die Temperature Monitoring with RESET/TJ Pin
    • High Industrial -40°C to +125°C Ambient Operating Temperature Range/-40°C to +150°C Junction Temperature Range

The MAX1763x are the high-efficiency, high-voltage, synchronous step-down DC-DC converters with integrated MOSFETs operating over an input voltage range of 3V to 36V. The MAX17636, MAX17638, MAX17639 can deliver up to 6A, 8A, and 10A continuous currents, respectively. Additionally, MAX17639 can support up to 12A peak current. These devices can generate output voltages ranging from 0.6V up to 90% of VIN.

These devices feature a MODE/SYNC pin that can be used to program the device in forced pulse-width modulation (PWM) or switching frequency modulation (SFM) modes of operation and to synchronize the internal clock to an external clock. These devices offer an enable/input undervoltage lockout (EN/UVLO) pin to program the desired input voltage at which the converter turns on/off. These devices also have a soft-start (SS) pin to reduce inrush currents during startup. In addition, these devices feature a RESET/TJ, pin which can be used either to monitor the status of output voltage or die temperature. The die temperature monitor allows the user to directly measure the silicon die temperature instead of relying on theoretical estimation, thus enabling robust, reliable power supply design.

APPLICATIONS

  • Factory and Building Automation
  • Distributed DC Power Systems
  • General Purpose Power Supply
MAX17639
3V to 36V, 6A/8A/10A, 12A Peak, High-Efficiency, Synchronous Step-Down DC-DC Converter

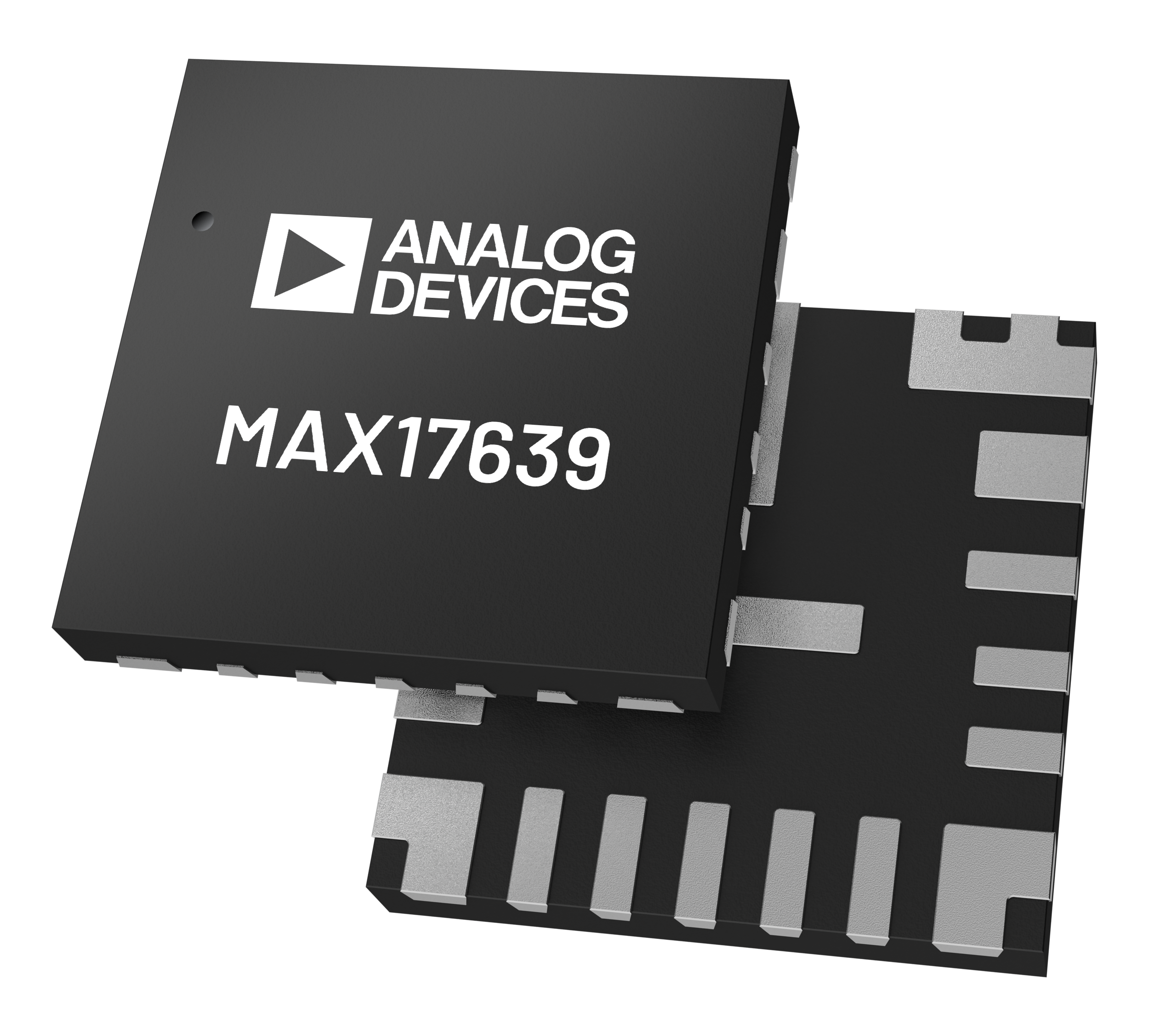

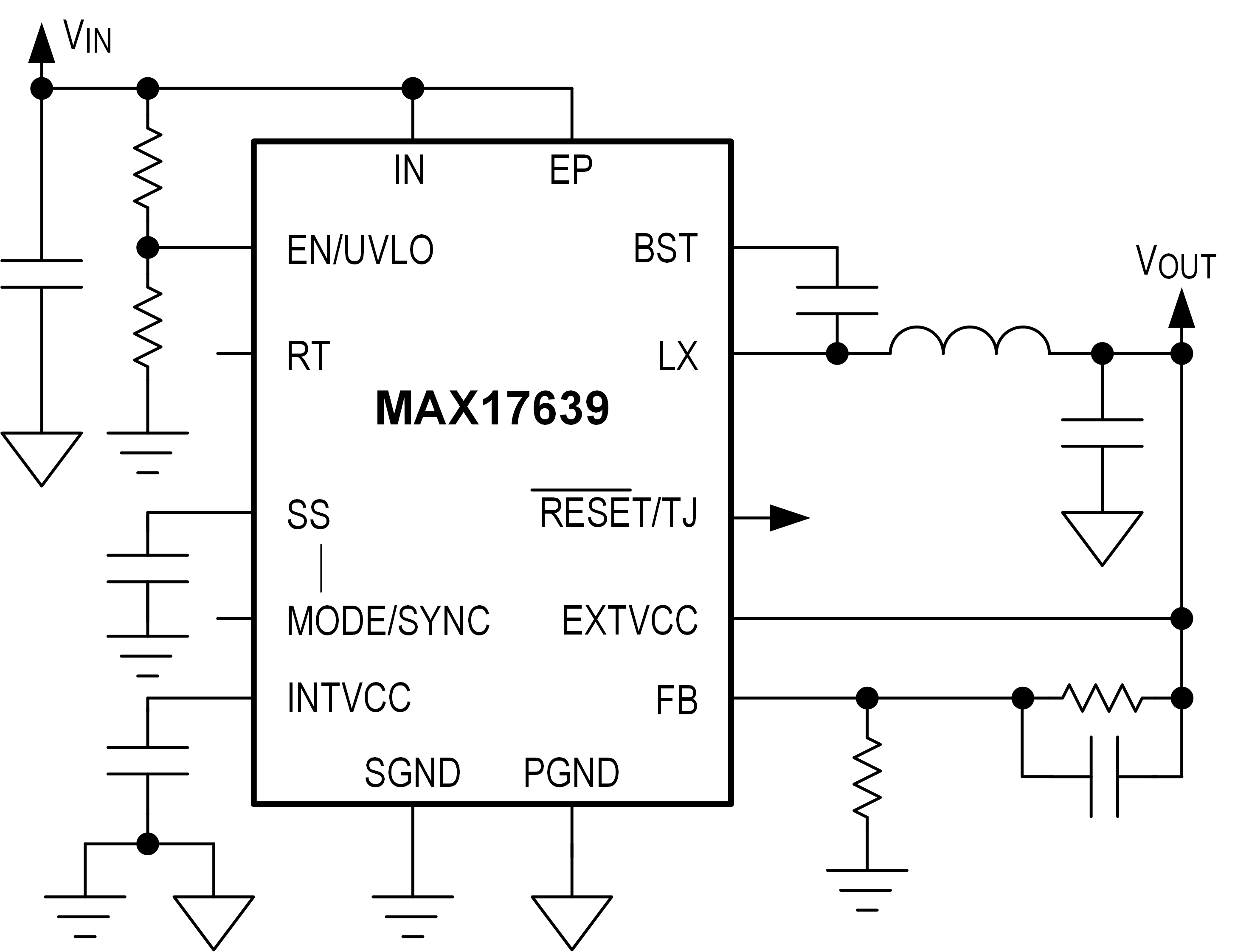

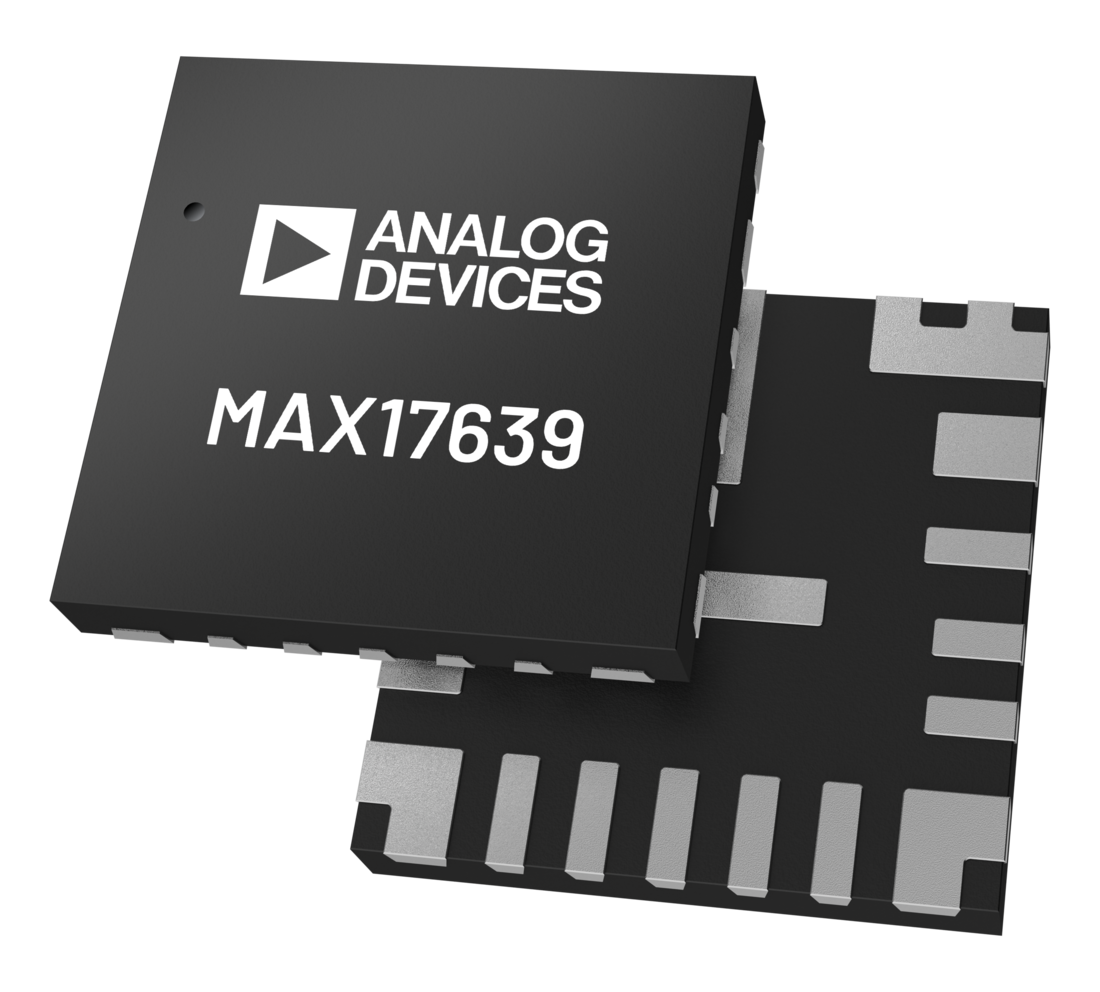

MAX17639 Simplified Application Diagram MAX17639 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX17639EVKITA

性能評価：5V出力電圧アプリケーションにおけるMAX17639

今すぐ購入 詳細を表示

機能と利点

  • 6.5V～36Vの入力電源で動作
  • 負荷電流：最大10A
  • 出力電圧：5V
  • スイッチング周波数：400kHz
  • ピーク効率：95.6%
  • 動作モードとしてPWMまたはSFMを選択可能
  • イネーブル／UVLO（Under Voltage Lock Out）入力、抵抗により設定可能な入力UVLO閾値
  • 調整可能なソフトスタート時間
  • ダイ温度の監視
  • オープン・ドレインRESET出力
  • 外部周波数同期
  • 過電流および過熱保護
  • 実証済みプリント回路基板（PCB）レイアウト
  • 完全実装済みおよび試験済み
  • CISPR 32（EN55032）クラスBの伝導エミッションと放射エミッションに準拠

製品詳細

MAX17639 5V出力評価用ボードは、MAX17639（高電圧、高効率、同期整流式降圧DC/DCコンバータ）を評価するための実証済みの設計を提供します。アプリケーション回路は、評価用ボードで最適な性能と部品サイズを実現するように構成されています。この評価用ボードは、伝導性および放射性の電磁干渉（EMI）と熱性能の観点から最適化されたレイアウト例としても参考になります。

この評価用ボードは、6.5V～36Vの入力電圧範囲において400kHzのスイッチング周波数で動作し、最大10Aの負荷電流を供給するように設定されています。

この評価用ボードには、入力電圧の下限を調整できる低電圧ロックアウト、調整可能なソフトスタート、オープン・ドレインのRESET/TJ、ダイ温度モニタ、外部クロック同期、サーマル・シャットダウン、選択可能な動作モード（パルス幅変調（PWM）モードまたはスイッチング周波数変調（SFM）モード）などの機能が搭載されています。

MAX17639コンバータのデータシートに、このデバイスの詳細が記載されています。本評価用ボードを使用する際は、このユーザ・ガイドと併せてMAX17639のデータシートを参照してください。
MAX17639EVKITA
性能評価：5V出力電圧アプリケーションにおけるMAX17639

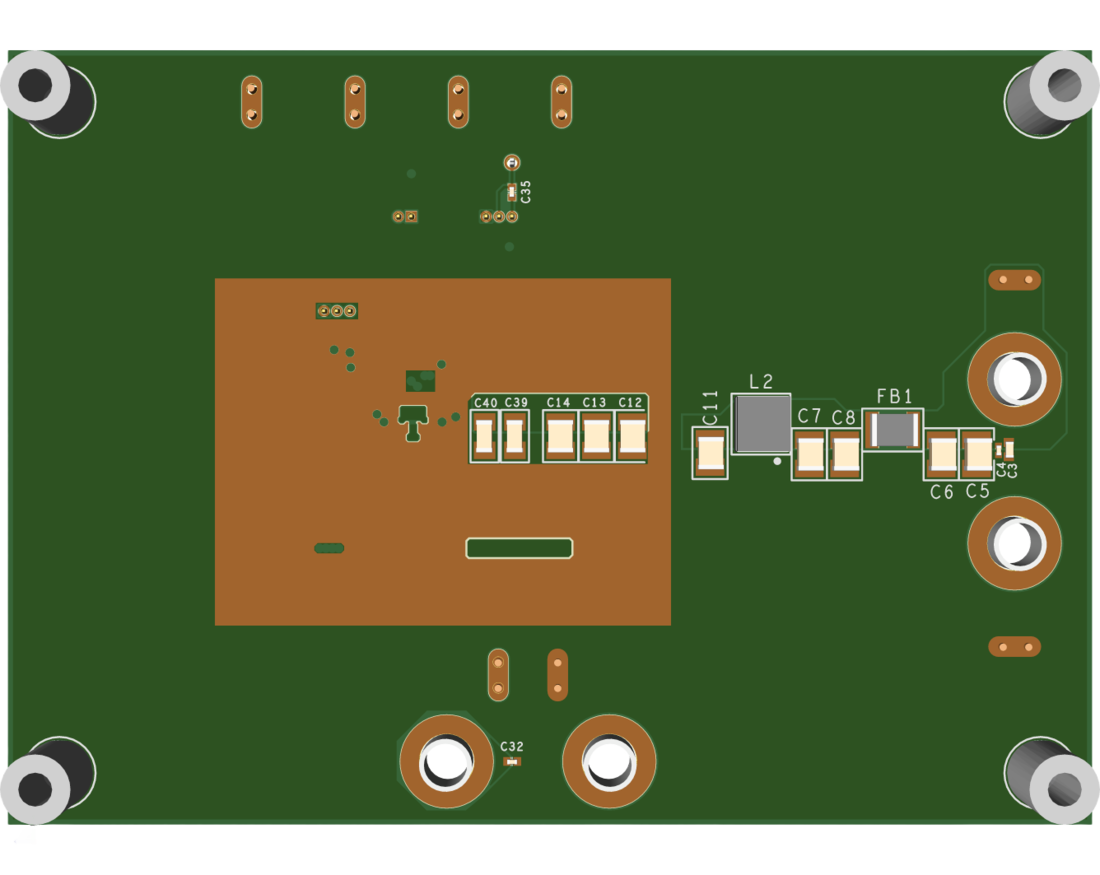

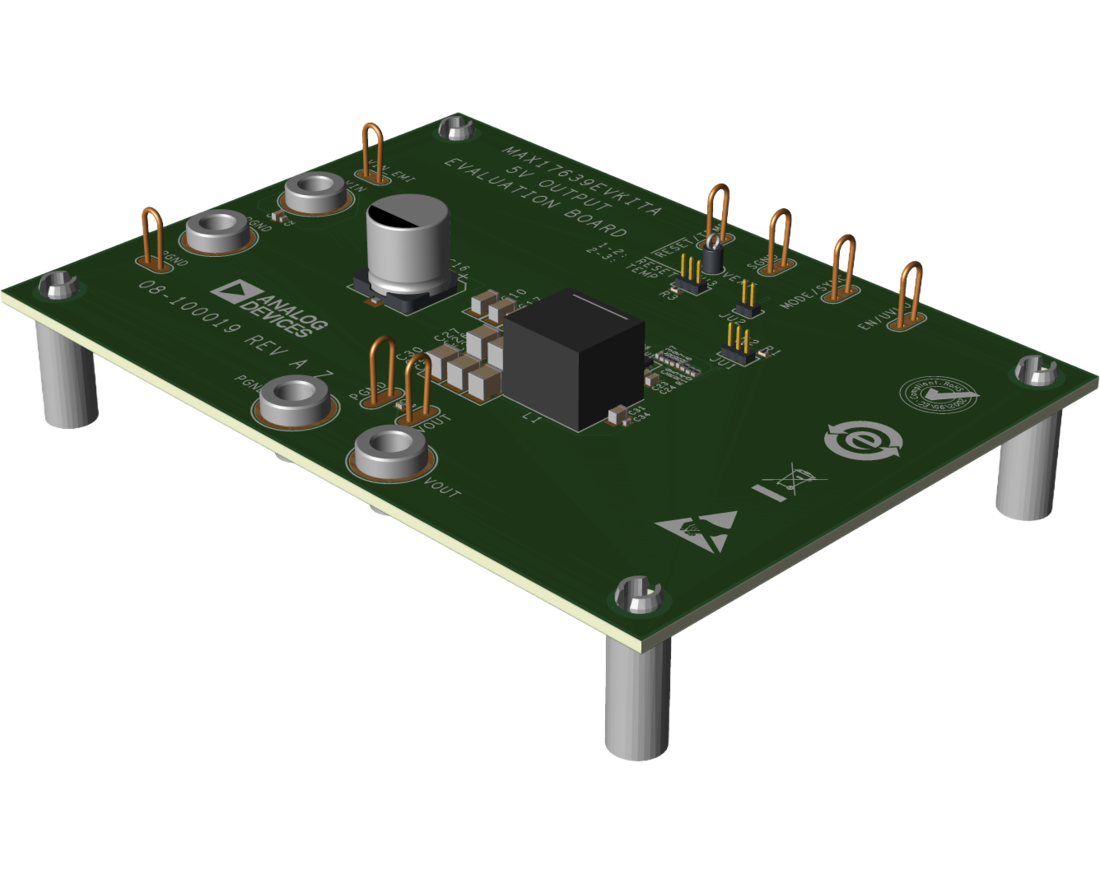

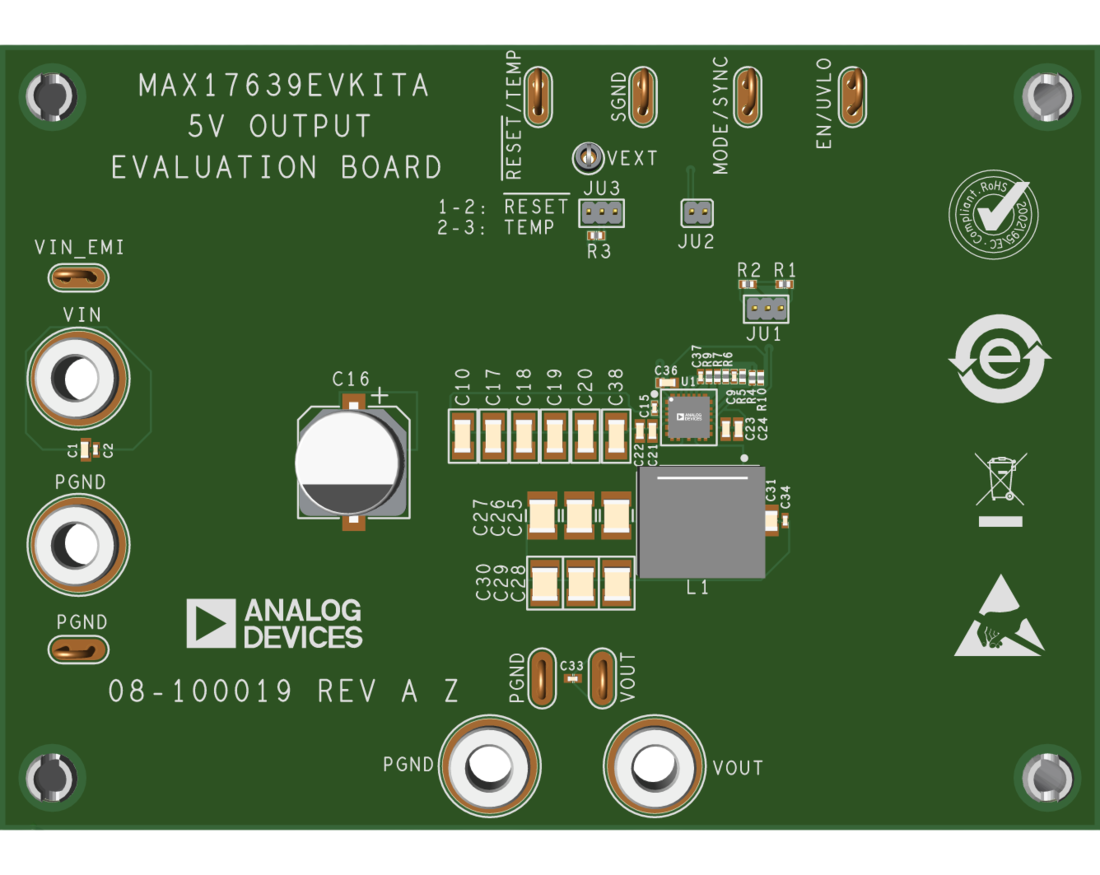

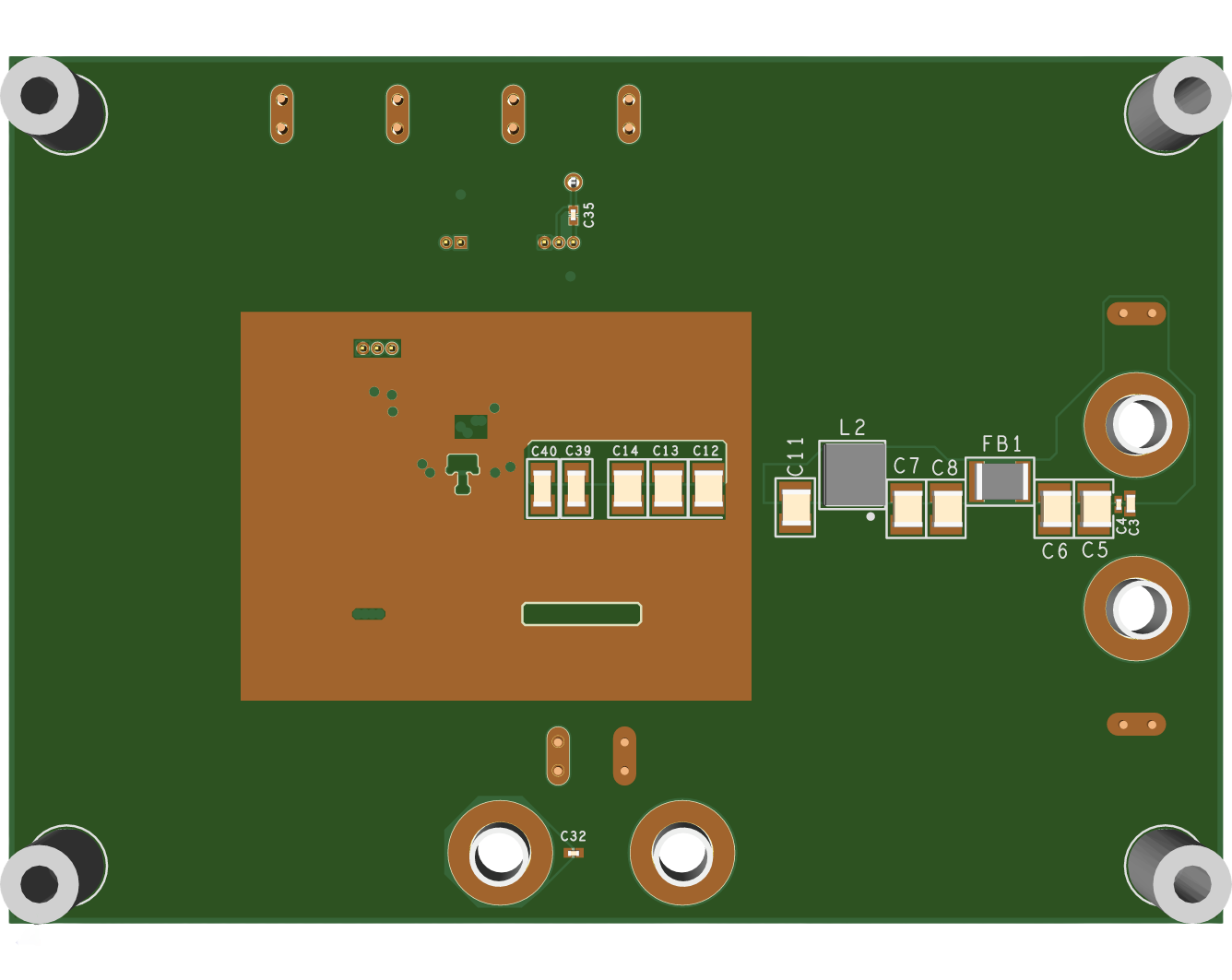

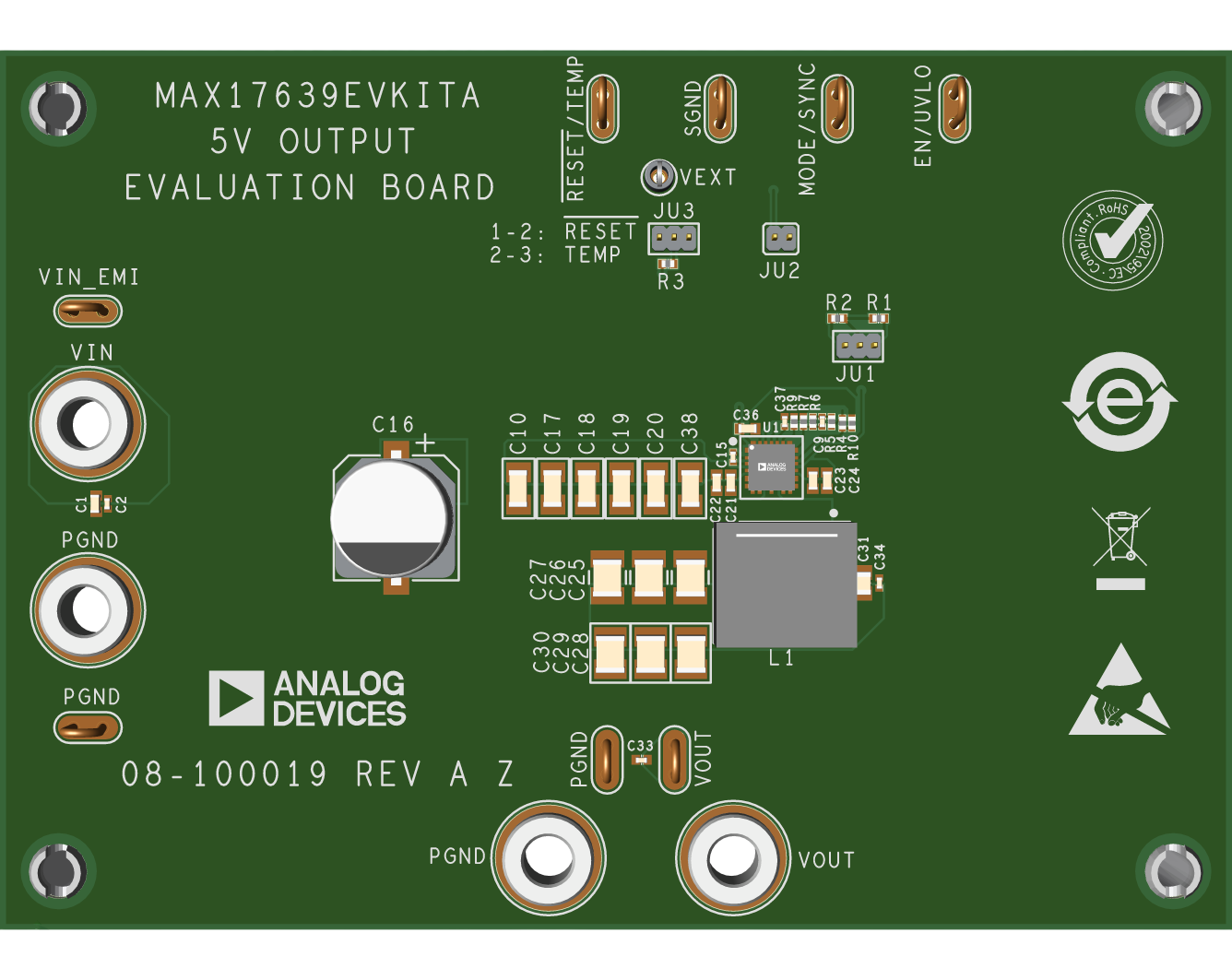

MAX17639EVKITA Board Photo Angle View MAX17639EVKITA Board Photo Top View MAX17639EVKITA Board Photo Bottom View
