製品概要
機能と利点
- 産業用電力保護が堅牢性を向上
- 広い入力電源範囲：+4.5V～+36V (MAX17523)、+4.2V～+36V (MAX17523A)
- 負の入力耐性：最大-36V
- 低RON：190mΩ (typ)
- 逆電流フロー制御入力
- 熱過負荷保護
- 拡張温度範囲：-40℃～+125℃
- 柔軟な設計オプションによって設計が容易
- 可変OVLOおよびUVLOスレッショルド
- 設定可能な順方向電流制限：0.15A～1A
- 設定可能な過電流フォルト応答：自動再試行、ラッチオフ、および継続的電流制限
- 2つのイネーブル入力：ENおよび高電圧アクティブローHVEN
- 省スペース
- 16ピンTQFNパッケージ(3mm x 3mm)
製品概要
Olympus ICシリーズは業界最小の堅牢な高集積システム保護ソリューションです。可変過電圧および過電流保護デバイスのMAX17523/MAX17523Aは、最大±40Vの正および負の入力電圧フォルトに対するシステムの保護に最適で、190mΩ (typ)の低RONのFETを内蔵しています。
MAX17523の調整可能な過電圧範囲は6V～36Vで、調整可能な低電圧範囲は4.4V～24Vです。MAX17523Aの調整可能な過電圧範囲は6V～36Vで、調整可能な低電圧範囲は4.2V～24Vです。過電圧ロックアウト(OVLO)および低電圧ロックアウト(UVLO)スレッショルドは、オプションの外付け抵抗を使用して設定します。出荷時にプリセットされた内部OVLOスレッショルドは33V (typ)で、プリセットの内部UVLOスレッショルドは19V (typ)です。
また、MAX17523/MAX17523Aは設定可能な最大1Aの電流制限保護も備えています。これらのデバイスは、過電流イベント発生時の応答を、自動再試行、ラッチオフ、または継続的フォルトに設定可能です。自動再試行モードに設定されている場合、電流がスレッショルドに達すると、MAX17523/MAX17523Aは21ms (typ)のブランキング時間後にオフになり、リトライ期間の間オフのままになります。ラッチオフモードに設定されている場合、デバイスはブランキング時間後にラッチオフします。継続的モードに設定されている場合、デバイスは継続的に電流を制限します。また、MAX17523/MAX17523Aは逆電流およびサーマルシャットダウン保護も備えています。
MAX17523およびMAX17523Aは、小型、16ピンTQFNパッケージ(3mm x 3mm)で提供されます。MAX17523/MAX17523Aは、-40℃～+125℃の拡張温度範囲で動作します。
アプリケーション
- 状態監視
- 工場センサー
- プロセス解析
- プロセス計器
- センサーシステム
- 計量およびバッチシステム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

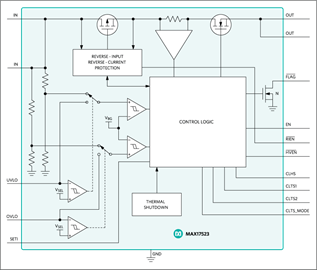

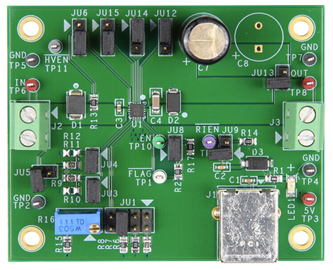

評価キット (2)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
MAX17523
MAX17523A
