製品概要
機能と利点
- 完全なスイッチング電源を1つのパッケージに封止
- 入力電圧範囲:2.4V~5.5V
- 設定可能な出力電圧:0.75V~3.6V
- 自動切り替え軽負荷パルススキップモード
- 障害保護
- 出力過電圧保護
- 出力低電圧保護
- 熱障害保護
- ピーク電流制限
- イネーブル入力
- 高効率:94% (max)
- パワーグッド出力
- 電圧制御の内部ソフトスタート
- ハイインピーダンスシャットダウン
- シャットダウン電流:1µA以下
- EN55022 (CISPR22)クラスB放射および伝導EMI規格に適合
製品概要

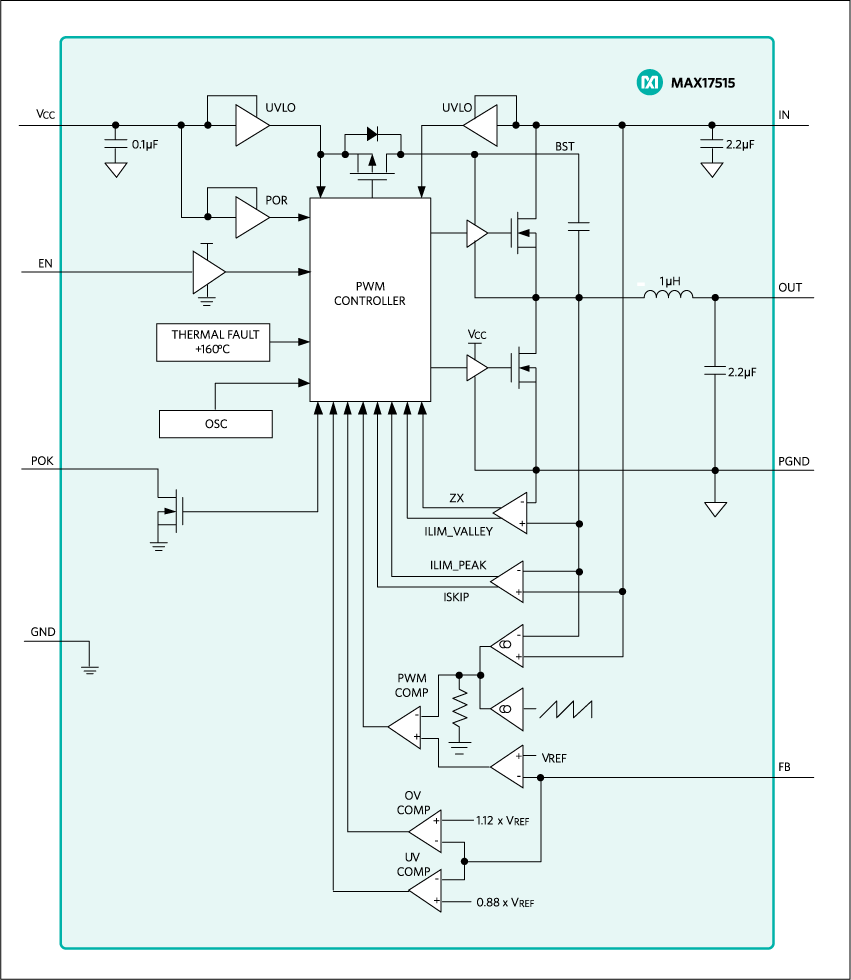

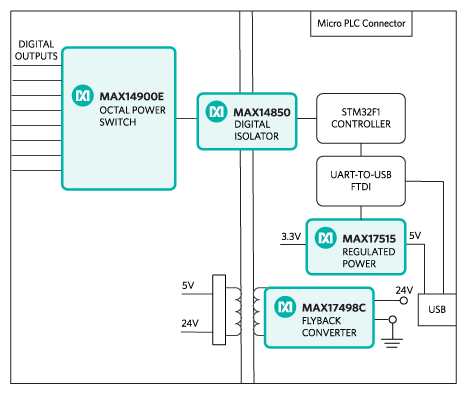

MAX17515は、放熱効率の高いシステムインパッケージ(SiP)に封止された、固定周波数、ステップダウン電源モジュールで、2.4V~5.5Vの入力電源電圧で動作し、最大5Aの出力電流を供給します。このデバイスは、スイッチング電源コントローラ、デュアルnチャネルMOSFETパワースイッチ、完全にシールドされたインダクタ、および補償部品を内蔵しています。このデバイスは、0.75V~3.6Vの設定可能な出力電圧に対応します。高レベルの集積によって、設計の複雑性、製造のリスクを大幅に低減し、真の「プラグ&プレイ」電源ソリューションを提供し、開発期間を短縮します。
このデバイスは固定1MHzで動作するため、必要な入力および出力コンデンサのサイズが小型になります。エラーアンプ出力での内部固定利得は一定のため、出力電圧は負荷電流を基準として設定されます。固定内部デジタルソフトスタートは、起動時の入力突入電流を制限します。また、このデバイスは軽負荷時にはパルススキップモードで動作して、軽負荷効率を向上させます。
MAX17515は放熱特性を高めた、小型28ピンSiPパッケージ(10mm × 6.5mm × 2.8mm)で提供され、-40℃~+85℃の工業用温度範囲で動作可能です。
アプリケーション
- ATE機器
- 基地局ポイントオブロードレギュレータ
- FPGAおよびDSPポイントオブロードレギュレータ
- 産業用制御機器
- 医療用機器
- サーバ
