MAX14855
2.75kVRMS絶縁型500kbps/25MbpsフルデュプレックスRS-485/RS-422トランシーバ、±35kV ESD保護およびトランスドライバ内蔵
業界最高の堅牢性、絶縁型RS-485
トップへ
製品概要
機能と利点
- 高集積化によって設計を簡素化
- ケーブル側への給電用LDO内蔵
- ケーブル側への電力伝送用トランスドライバ内蔵
- 高性能トランシーバによって柔軟な設計を実現
- RS-485 EIA/TIA-485規格に準拠
- 最大データレート：500kbps (MAX14853)/25Mbps (MAX14855)
- バス上に最大128のデバイス
- スルーレート制限出力(MAX14853)
- レシーバデグリッチフィルタ内蔵でノイズ耐性を強化(MAX14853)
- 内蔵保護によって堅牢な通信を確保
- ドライバ出力/レシーバ入力のESD (HBM)：±35kV
- 絶縁耐圧電圧(VISO)：2.75kVRMS (60秒)
- 最大繰り返しピーク絶縁電圧(VIORM)：630VPEAK
- 最大動作絶縁電圧(VIOWM)：445VRMS
- 寿命：30年以上(定格動作電圧時)
- IEC 61000-4-5適合サージ耐圧：±10kV
- サーマルシャットダウン
製品概要
絶縁型RS-485/RS-422トランシーバのMAX14853/MAX14855は、2750VRMS (60秒)のガルバニック絶縁をデバイスのケーブル側(RS-485/RS-422ドライバ/レシーバ側)とUART側の間に提供します。絶縁は、ポート間にグランド電位の大きな差が存在する場合にグランドループを切断することでノイズを低減し通信を改善します。これらのデバイスは、最大500kbps (MAX14853)または25Mbps (MAX14855)の堅牢な通信を実現します。
MAX14853/MAX14855は、外付けトランスを使用してトランシーバのケーブル側へ電力を伝送する450kHzトランスドライバを内蔵しています。内蔵LDOによって、ICのケーブル側に給電するためのシンプルでスペース効率に優れたアーキテクチャが提供されています。
MAX14853/MAX14855は、1つのドライブチャネルと1つの受信チャネルを備えています。レシーバは、1/4ユニット負荷で、1つの共通バス上に最大128のトランシーバを接続可能です。
内蔵の真のフェイルセーフ回路は、入力が短絡またはオープンの場合に、レシーバ出力を確実にロジックハイにします。低電圧ロックアウトは、ケーブル側またはUART側の電源が正常動作レベルを下回るとドライバをディセーブルにします。
ドライバ出力とレシーバ入力は、ケーブル側GNDBに対し、ヒューマンボディモデル(HBM)で規定された±35kVの静電気放電(ESD)から保護されます。
MAX14853/MAX14855は、ワイドボディの16ピンSOICパッケージで提供され、-40℃～+105℃の温度範囲で動作します。

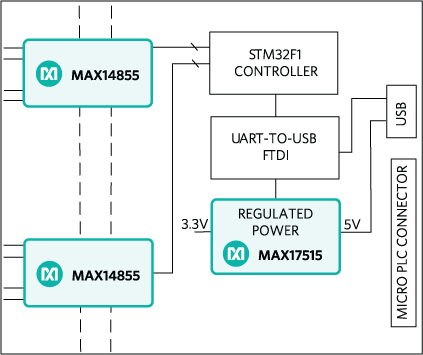

アプリケーション
- HVAC
- 産業オートメーション機器
- パワーメータ
- プログラマブルロジックコントローラ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
