MAX17222

400mV~5.5V入力、nanoPower同期整流ブーストコンバータ、True Shutdown内蔵

すべて表示 showmore-icon

バッテリ寿命を延長しソリューションサイズを削減するnanoPowerブーストコンバータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.38
機能
  • OUTへの自己消費電流:300nA
  • True Shutdownモード
    • シャットダウン電流:0.5nA
    • 出力を入力から切断
    • VOUTが0V~5Vで逆電流なし
  • ピーク効率:95%
  • 入力範囲:400mV~5.5V
  • 起動電圧:0.88V (min)
  • 出力電圧範囲:1.8V~5V
    • 100mV/ステップ
    • 1つの1%抵抗で選択可能な出力
  • ピークインダクタ電流制限:225mA、500mA、および1A
    • MAX17220/MAX17221:225mA ILIM
    • MAX17222/MAX17223:500mA ILIM
    • MAX17224/MAX17225:1A ILIM
  • MAX17220/MAX17222/MAX17224イネーブル過渡保護(ETP)
  • 6ピンµDFN (2mm x 2mm)
  • 6ピンWLP (2 x 3、0.88mm x 1.4mm、0.4mmピッチ)
製品概要
show more Icon

MAX17220~MAX17225は、超低自己消費電流ブースト(ステップアップ) DC-DCコンバータのファミリで、225mA/0.5A/1Aのピークインダクタ電流制限とTrue Shutdownを備えています。True Shutdownは出力を入力から切り離し、順方向または逆方向の電流をゼロにします。出力電圧は1つの標準1%抵抗を使用して選択可能です。225mA (MAX17220/MAX17221)、500mA (MAX17222/MAX17223)、および1A (MAX17224/MAX17225)のピークインダクタ電流制限によって、インダクタ選択時の柔軟性が提供されます。MAX17220/MAX17222/MAX17224の各バージョンは起動後イネーブル過渡保護(ETP)を備え、負荷電流によっては、最低400mVの入力電圧に対して出力の安定化を維持することが可能です。MAX17220~MAX17225は超低自己消費電流、小型総ソリューションサイズ、および全負荷範囲にわたる高効率を提供します。MAX17220~MAX17225は、長いバッテリ寿命が必須のバッテリアプリケーションに最適です。

デザインソリューション:Triple Punch Extends the Life of Your Smart Factory Indoor BLE Beacon ›

デザインソリューション:Make Your IoT Device Last Longer with a nanoPower Boost Converter ›

デザインソリューション:How to Maximize Your Wireless Sensor’s Runtime ›

携帯アプリ

参照:nanoPower技術


nanoPowerブーストコンバータのデモ(日本語字幕)

IQが低い方が優れている場合もある(日本語字幕)

ホワイトペーパーを読む ›

アプリケーション

  • バッテリ駆動医療機器
  • 低電力ワイヤレス通信製品
  • 光心拍数モニタリング(OHRM) LEDドライバ
  • 1次電池ポータブルシステム
  • 2次電池ポータブルシステム
  • リアルタイムクロック(RTC)/アラームブザー用のスーパーキャパシタバックアップ
  • 小型、低電力IoTセンサー
  • ウェアラブルデバイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.38

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17222ALT+
  • HTML
  • HTML
MAX17222ALT+T
  • HTML
  • HTML
MAX17222ELT+
  • HTML
  • HTML
MAX17222ELT+T
  • HTML
  • HTML
MAX17222ENT+
  • HTML
  • HTML
MAX17222ENT+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 1, 2019

- 1914A

DESIGN,ELECTRICAL DA

MAX17222ELT+

製造中

MAX17222ELT+T

製造中

MAX17222ENT+

製造中

MAX17222ENT+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 1, 2019

- 1914A

arrow down

DESIGN,ELECTRICAL DA

MAX17222ELT+

製造中

MAX17222ELT+T

製造中

MAX17222ENT+

製造中

MAX17222ENT+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 6

reference details image

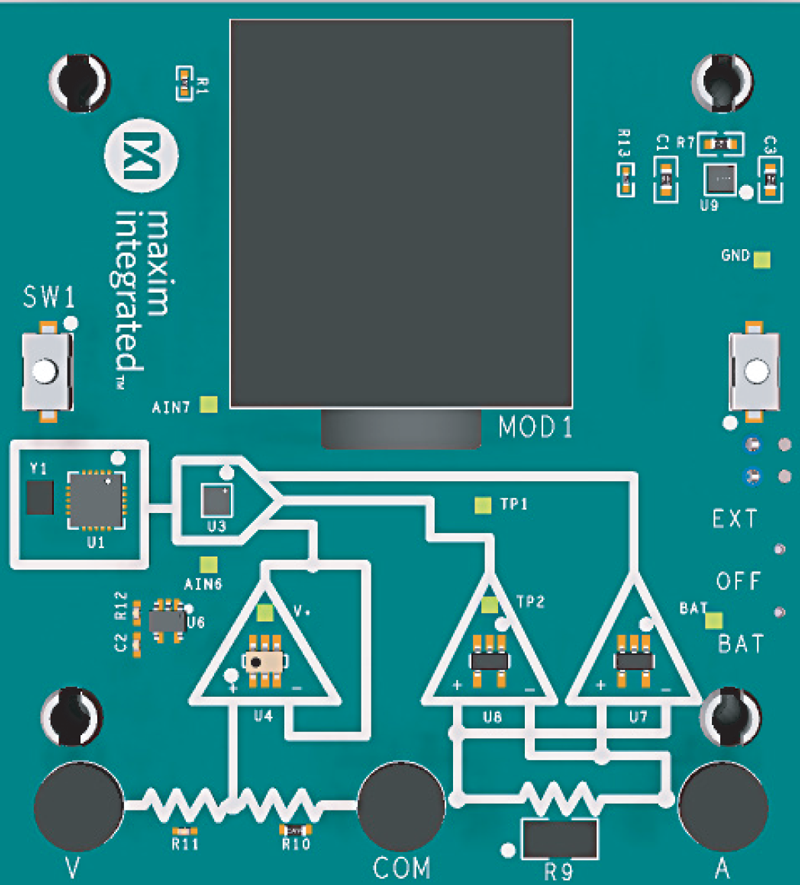

MAXNANOPWRBD

MAX32660、MAX11615、MAX40018、MAX9119、MAX9634、MAX17222の評価キット

zoom

MAXNANOPWRBD

MAX32660、MAX11615、MAX40018、MAX9119、MAX9634、MAX17222の評価キット

MAX32660、MAX11615、MAX40018、MAX9119、MAX9634、MAX17222の評価キット

機能と利点

  • 超低電力MAX32660 Arm Cortex M4F
  • MAX11615低電力8チャネル12ビットADC
  • MAX40007ナノパワーオペアンプ
  • MAX9119ナノパワーコンパレータ
  • MAX9634電流検出アンプ
  • MAX17222ブーストコンバータ
  • PCBに実装されたボタン電池電源

製品の詳細

MAXNANOPWRBD評価キットは、マキシムのナノパワー技術と、超低電力、低ピン数、FPU内蔵Arm® Cortex®-M4プロセッサのMAX32660を組み合わせて、1つの1.5Vアルカリボタン電池で動作する簡素なデジタルマルチメーターのアプリケーション例を作ります。

このキットには、以下のアイテムが含まれています。

  • MAXNANOPWRBD#回路基板
  • MAX326325PICO JTAGデバッガ/プログラマ

アプリケーション

  • フィットネスモニタ
  • 産業用センサー
  • IoT
  • 光モジュール:QSFP-DD、QSFP、400G
  • ポータブル医療機器
  • スポーツウォッチ
  • ウェアラブル医療パッチ

MAX17220EVKIT

MAX17220/MAX17221/MAX17222/MAX17223/MAX17224/MAX17225の評価キット

zoom

MAX17220EVKIT

MAX17220/MAX17221/MAX17222/MAX17223/MAX17224/MAX17225の評価キット

MAX17220/MAX17221/MAX17222/MAX17223/MAX17224/MAX17225の評価キット

機能と利点

  • 2つの個別の回路を1つのボード上に実装
    • 6ピンµDFNに封止されたMAX17220~MAX17225 ICファミリを評価
    • 6ピンウェハレベルパッケージ(WLP)に封止されたMAX17220~MAX17225 ICファミリを評価
  • 入力範囲:400mV~5.5V
  • 設定可能な出力電圧:1.8V~5V、100mV/ステップ
  • 出力電流:最大100mA/225mA/425mA
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションサイズを実証
  • 完全実装および試験済み

製品の詳細

MAX17220の評価キット(EVキット)は、超低自己消費電流ステップアップDC-DCコンバータのMAX17220~MAX17225 ICファミリを評価します。MAX17220のEVキットは2つの個別の回路を備え、2つの異なるICパッケージのMAX17220~MAX17225ファミリを評価することができます。EVキット上の両方の回路は負荷に応じて400mV~5.5Vの入力範囲で動作し、3kΩ負荷時に0.88V (typ) で起動します。各回路は、抵抗を使って100mV/ステップで1.8V~5Vに設定可能な出力電圧を提供します。

このEVキットにはMAX17220ELT+およびMAX17220ENT+が実装されています。

アプリケーション

  • バッテリ駆動医療機器
  • 低電力ワイヤレス通信製品
  • 光心拍数モニタリング(OHRM) LEDドライバ
  • 1次電池ポータブルシステム
  • 2次電池ポータブルシステム
  • RTC/アラームブザー用スーパーキャパシタバックアップ
  • 小型、低電力IoTセンサー
  • ウェアラブルデバイス
reference details image

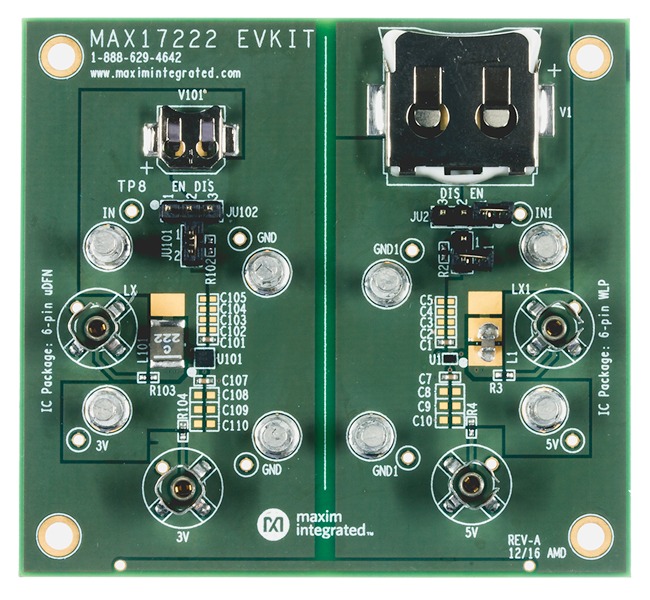

MAX17222EVKIT
