MAX16990

36V、2.5MHz車載ブースト/SEPICコントローラ

すべて表示 showmore-icon

コールド/ウォームクランクアプリケーション用、スペース効率の高いプリブースト電源を実現する2.5MHz車載PWMコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$1.35
特長
  • AMラジオ帯より高い2.5MHzのスイッチング周波数によってラジオへの干渉を最小化
  • 外付け部品数を最小限に抑えるスペース効率に優れたソリューションデザイン
    • スイッチング周波数範囲:100kHz~1MHz (MAX16990)および1MHz~2.5MHz (MAX16992)
    • 12ピンTQFN (3mm x 3mm)および10ピンµMAXパッケージ
  • スペクトラム拡散によってEMI対策の設計を簡素化
  • ブースト、SEPIC、および多相アプリケーションに対応する構成が利用可能な柔軟性
    • 調整可能なスロープ補償
    • 電流モード制御
    • ソフトスタート内蔵:9ms
  • 保護機能によって堅牢な車載アプリケーションに対応
    • 動作電圧範囲:最低4.5V (ブートストラップモードでは2.5V以下)、ロードダンプ過渡電圧耐性:最大42V
    • PGOOD出力およびヒカップモードによるシステム保護の強化
    • 過熱シャットダウン
    • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

MAX16990/MAX16992は、4µA (typ)のシャットダウン電流を備えた高性能、電流モードPWMコントローラで、広い入力電圧範囲のブースト/SEPICコンバータに対応します。これらのデバイスは4.5V~36Vの入力動作電圧範囲を備えているため、フロントエンドの「プリブースト」または「SEPIC」電源や高出力LED照明アプリケーションの第1ブースト段などの車載アプリケーションに最適です。出力電圧5Vの内蔵低ドロップアウトレギュレータ(PVLレギュレータ)によって、MAX16990/MAX16992は車載バッテリ入力から直接動作可能です。コンバータ出力をSUP入力に印加することで、入力動作範囲を最低で2.5Vまで拡張することができます。
これらのデバイスには、2フェーズ動作用の同期出力(SYNCO)、個別の入力端子(OVP)を使用する過電圧保護機能、および動作中の出力電圧調整を可能にするリファレンス入力端子(REFIN)のうち1つまたはそれ以上の機能を提供する複数のバージョンが提供されています。
MAX16990とMAX16992は、異なる周波数範囲で動作します。すべてのバージョンはFSET/SYNC入力を使用した外部マスタークロックへの同期が可能です。
さらに、MAX16990/MAX16992は出荷時設定可能なスペクトラム拡散オプションを備えています。両デバイスともに、小型12ピンTQFNおよび10ピンµMAX®パッケージで提供されます。

アプリケーション

  • 車載オーディオ/ナビゲーションシステム
  • 車載LED照明
  • ダッシュボード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$1.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16990ATCC/V+
  • HTML
  • HTML
MAX16990ATCC/V+T
  • HTML
  • HTML
MAX16990ATCD/V+
  • HTML
  • HTML
MAX16990ATCD/V+T
  • HTML
  • HTML
MAX16990ATCD/VY+
  • HTML
  • HTML
MAX16990ATCD/VY+T
  • HTML
  • HTML
MAX16990ATCE/V+
  • HTML
  • HTML
MAX16990ATCE/V+T
  • HTML
  • HTML
MAX16990ATCF/V+
  • HTML
  • HTML
MAX16990ATCF/V+T
  • HTML
  • HTML
MAX16990ATED/V+
  • HTML
  • HTML
MAX16990ATED/V+T
  • HTML
  • HTML
MAX16990ATEF/V+
  • HTML
  • HTML
MAX16990ATEF/V+T
  • HTML
  • HTML
MAX16990AUBA/V+
  • HTML
  • HTML
MAX16990AUBA/V+T
  • HTML
  • HTML
MAX16990AUBB/V+
  • HTML
  • HTML
MAX16990AUBB/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 27, 2023

- 2249

WAFER FAB

MAX16990ATCC/V+

製造中

MAX16990ATCC/V+T

製造中

MAX16990ATCD/V+

製造中

MAX16990ATCD/V+T

製造中

MAX16990ATCD/VY+

製造中

MAX16990ATCD/VY+T

製造中

MAX16990ATCE/V+

製造中

MAX16990ATCE/V+T

製造中

MAX16990ATCF/V+

製造中

MAX16990ATCF/V+T

製造中

MAX16990ATED/V+

製造中

MAX16990ATED/V+T

製造中

MAX16990AUBA/V+

製造中

MAX16990AUBA/V+T

製造中

MAX16990AUBB/V+

製造中

MAX16990AUBB/V+T

製造中

6 18, 2021

- 2161

ASSEMBLY

MAX16990ATCC/V+

製造中

MAX16990ATCC/V+T

製造中

MAX16990ATCD/V+

製造中

MAX16990ATCD/V+T

製造中

MAX16990ATCE/V+

製造中

MAX16990ATCE/V+T

製造中

MAX16990ATCF/V+

製造中

MAX16990ATCF/V+T

製造中

MAX16990ATED/V+

製造中

MAX16990ATED/V+T

製造中

10 31, 2019

- 1853

WAFER FAB

MAX16990ATCC/V+

製造中

MAX16990ATCD/V+

製造中

MAX16990ATCD/V+T

製造中

MAX16990ATCD/VY+

製造中

MAX16990ATCD/VY+T

製造中

MAX16990ATCE/V+

製造中

MAX16990ATCE/V+T

製造中

MAX16990ATCF/V+

製造中

MAX16990ATCF/V+T

製造中

MAX16990AUBA/V+

製造中

MAX16990AUBA/V+T

製造中

MAX16990AUBB/V+

製造中

MAX16990AUBB/V+T

製造中

1 15, 2015

- 1487

WAFER FAB

MAX16990ATCC/V+

製造中

MAX16990ATCD/V+

製造中

MAX16990AUBA/V+

製造中

MAX16990AUBA/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 27, 2023

- 2249

arrow down

WAFER FAB

MAX16990ATCC/V+

製造中

MAX16990ATCC/V+T

製造中

MAX16990ATCD/V+

製造中

MAX16990ATCD/V+T

製造中

MAX16990ATCD/VY+

製造中

MAX16990ATCD/VY+T

製造中

MAX16990ATCE/V+

製造中

MAX16990ATCE/V+T

製造中

MAX16990ATCF/V+

製造中

MAX16990ATCF/V+T

製造中

MAX16990ATED/V+

製造中

MAX16990ATED/V+T

製造中

MAX16990AUBA/V+

製造中

MAX16990AUBA/V+T

製造中

MAX16990AUBB/V+

製造中

MAX16990AUBB/V+T

製造中

6 18, 2021

- 2161

arrow down

ASSEMBLY

MAX16990ATCC/V+

製造中

MAX16990ATCC/V+T

製造中

MAX16990ATCD/V+

製造中

MAX16990ATCD/V+T

製造中

MAX16990ATCE/V+

製造中

MAX16990ATCE/V+T

製造中

MAX16990ATCF/V+

製造中

MAX16990ATCF/V+T

製造中

MAX16990ATED/V+

製造中

MAX16990ATED/V+T

製造中

10 31, 2019

- 1853

arrow down

WAFER FAB

MAX16990ATCC/V+

製造中

MAX16990ATCD/V+

製造中

MAX16990ATCD/V+T

製造中

MAX16990ATCD/VY+

製造中

MAX16990ATCD/VY+T

製造中

MAX16990ATCE/V+

製造中

MAX16990ATCE/V+T

製造中

MAX16990ATCF/V+

製造中

MAX16990ATCF/V+T

製造中

MAX16990AUBA/V+

製造中

MAX16990AUBA/V+T

製造中

MAX16990AUBB/V+

製造中

MAX16990AUBB/V+T

製造中

1 15, 2015

- 1487

arrow down

WAFER FAB

MAX16990ATCC/V+

製造中

MAX16990ATCD/V+

製造中

MAX16990AUBA/V+

製造中

MAX16990AUBA/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX16992EVKIT

MAX16990およびMAX16992の評価キット

zoom

MAX16992EVKIT

MAX16990およびMAX16992の評価キット

MAX16990およびMAX16992の評価キット

機能と利点

  • 入力電圧範囲:4.5V (ブートストラップモード時は3V)から最大36Vまで
  • 出力:8Vで最大2A
  • 外部クロック同期を実証
  • SUP UVLOを実証
  • サイクル単位の電流制限およびヒカップモードを実証
  • サーマルシャットダウン保護
  • PGOODフラグ
  • ダイナミック可変出力を実証
  • スイッチド出力オプション
  • 2相動作を実証
  • 実証済みPCBレイアウトとサーマル設計
  • 完全実装および試験済み

製品の詳細

MAX16990/MAX16992の評価キット(EVキット)は、フロントエンドプリブースト車載アプリケーション用16W DC-DCコンバータを内蔵する完全実装および試験済みPCBです。これらのデバイスは、ローサイドFETドライバ、および出力電圧安定化のための電流モード制御ループ回路を備え、車載ブーストまたはSEPICコンバータに最適です。MAX16990は400kHzでスイッチするドライバを備え、MAX16992は2.2MHzでスイッチするドライバを備え、それぞれデフォルト設定で使用されています。MAX16990は100kHz~1MHz範囲内の外部クロックソースと、MAX16992は1MHz~2.5MHz範囲内の外部クロックソースと同期させることができます。
これらのEVキットは、4.5V (ブートストラップモードでは3V)から最大36VまでのDC電源電圧で動作します。これらのEVキットは、最大400msにわたって42Vのロードダンプ状態に耐えることができます。各EVキットは、ダイナミック可変出力電圧、外部クロック同期、2相動作設定、サイクル単位の電流制限、ヒカップモード、およびサーマルシャットダウンなど、デバイスの各種機能を実証します。ブーストコンバータは、8Vに安定化し、最大2Aの電流を供給可能です。各EVキットは、外付けp-MOSFET (P1)を搭載し、フォルト状態時にブースト出力を負荷から切断するために使用することができます。これらのEVキットは、車載アプリケーション用のMAX16990のリファレンスデザインも実証します。

アプリケーション

  • 車載オーディオ/ナビゲーションシステム
  • 車載LED照明
  • ダッシュボード

MAX16990EVKIT

MAX16990およびMAX16992の評価キット

zoom

MAX16990EVKIT

MAX16990およびMAX16992の評価キット

MAX16990およびMAX16992の評価キット

機能と利点

  • 入力電圧範囲:4.5V (ブートストラップモード時は3V)から最大36Vまで
  • 出力:8Vで最大2A
  • 外部クロック同期を実証
  • SUP UVLOを実証
  • サイクル単位の電流制限およびヒカップモードを実証
  • サーマルシャットダウン保護
  • PGOODフラグ
  • ダイナミック可変出力を実証
  • スイッチド出力オプション
  • 2相動作を実証
  • 実証済みPCBレイアウトとサーマル設計
  • 完全実装および試験済み

製品の詳細

MAX16990/MAX16992の評価キット(EVキット)は、フロントエンドプリブースト車載アプリケーション用16W DC-DCコンバータを内蔵する完全実装および試験済みPCBです。これらのデバイスは、ローサイドFETドライバ、および出力電圧安定化のための電流モード制御ループ回路を備え、車載ブーストまたはSEPICコンバータに最適です。MAX16990は400kHzでスイッチするドライバを備え、MAX16992は2.2MHzでスイッチするドライバを備え、それぞれデフォルト設定で使用されています。MAX16990は100kHz~1MHz範囲内の外部クロックソースと、MAX16992は1MHz~2.5MHz範囲内の外部クロックソースと同期させることができます。
これらのEVキットは、4.5V (ブートストラップモードでは3V)から最大36VまでのDC電源電圧で動作します。これらのEVキットは、最大400msにわたって42Vのロードダンプ状態に耐えることができます。各EVキットは、ダイナミック可変出力電圧、外部クロック同期、2相動作設定、サイクル単位の電流制限、ヒカップモード、およびサーマルシャットダウンなど、デバイスの各種機能を実証します。ブーストコンバータは、8Vに安定化し、最大2Aの電流を供給可能です。各EVキットは、外付けp-MOSFET (P1)を搭載し、フォルト状態時にブースト出力を負荷から切断するために使用することができます。これらのEVキットは、車載アプリケーション用のMAX16990のリファレンスデザインも実証します。

アプリケーション

  • 車載オーディオ/ナビゲーションシステム
  • 車載LED照明
  • ダッシュボード
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 4

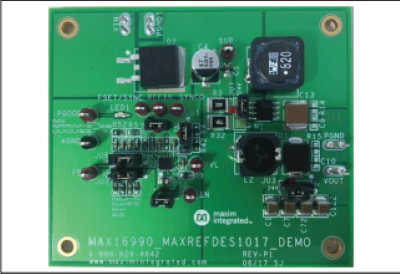

MAXREFDES1017

Selectable Single-Output SEPIC Converter

zoomopens a dialog

MAXREFDES1017

Selectable Single-Output SEPIC Converter

Selectable Single-Output SEPIC Converter

機能と利点

  • Minimized Radio Interference with 2.5MHz Switching Frequency Above the AM Radio Band
  • Space-Efficient Solution Design with Minimized External Components
    • 100kHz to 1MHz Switching-Frequency Range
    • 12-Pin TQFN (3mm × 3mm) and 10-Pin µMAX Packages
  • Spread Spectrum Simplifies EMI Management Design
  • Flexibility with Available Configurations for Boost, SEPIC, and Multiphase Applications
    • Adjustable Slope Compensation
    • Current-Mode Control
    • Internal Soft-Start (9ms)
  • Protection Features Support Robust Automotive Applications
    • Operating Voltage Range Down to 4.5V (2.5V or Lower in Bootstrapped Mode), Immune to Load-Dump Transient Voltages Up to 42V
    • PGOOD Output and Hiccup Mode for Enhanced System Protection
    • Overtemperature Shutdown
    • −40°C to +125°C Operation
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

2.98 M

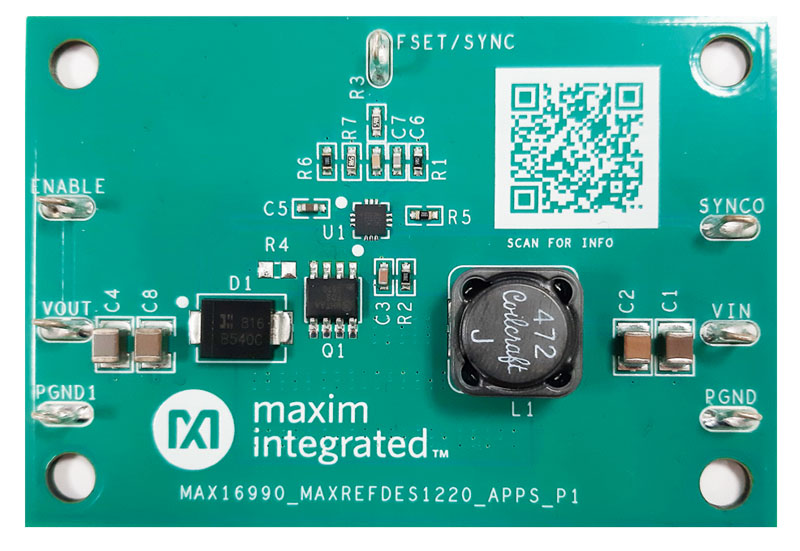

MAXREFDES1220

Bootstrapped, 5V/2A, Step-Up DC-DC Converter with 90% Efficiency Using the MAX16990

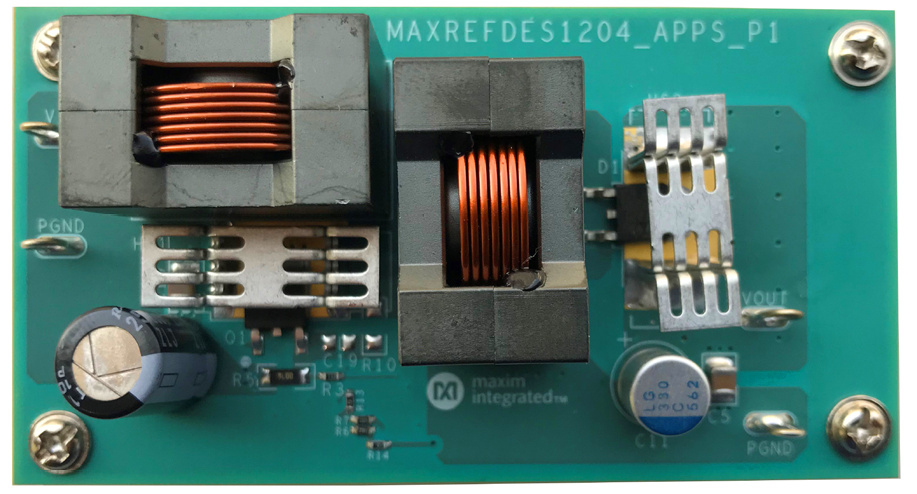

MAXREFDES1204

Single-Output SEPIC Converter Using MAX16990

zoomopens a dialog

MAXREFDES1204

Single-Output SEPIC Converter Using MAX16990

Single-Output SEPIC Converter Using MAX16990

機能と利点

  • Very High Efficiency > 90% for Load > 25%
  • Very Low Line and Load Regulation < 0.02%
  • Output Voltage Ripple < 0.7% at Nominal VIN
  • Overshoot < 2.6% for 50% Step Load
  • Continuous Conduction Mode (CCM) Operation
  • Internal Soft-Start
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

2.57 M

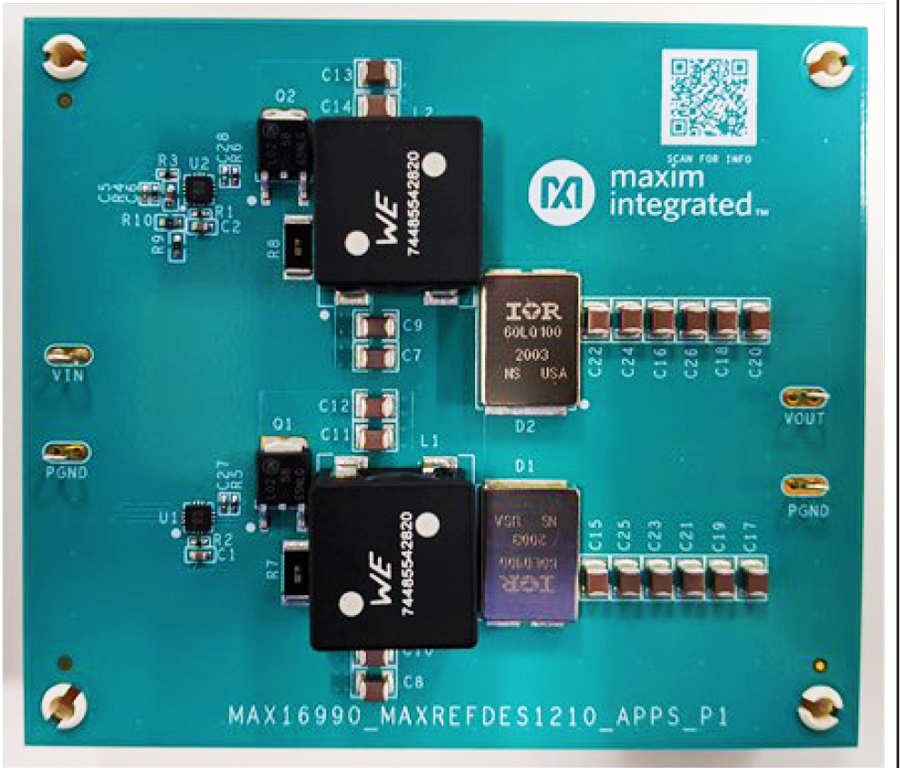

maxrefdes1210 figure 1

96W, 12V Two-Phase SEPIC Using the MAX16990

zoomopens a dialog

MAXREFDES1210

96W, 12V Two-Phase SEPIC Using the MAX16990

96W, 12V Two-Phase SEPIC Using the MAX16990

機能と利点

Space-Efficient Solution Design with Minimized External Components

  • 100kHz to 1MHz Switching-Frequency Ranges
  • 12-Pin TQFN (3mm x 3mm) and 10-Pin μMAX Packages

Spread Spectrum Simplifies EMI Management Design

Flexibility with Available Configurations for Boost, SEPIC, and Multiphase Applications

  • Adjustable Slope Compensation
  • Current-Mode Control
  • Internal Soft-Start (9ms)

Protection Features Support Robust Automotive Applications

  • Operating Voltage Range down to 4.5V (2.5V or Lower in Bootstrapped Mode), Immune to Load- Dump Transient Voltages up to 42V
  • PGOOD Output and Hiccup Mode for Enhanced System Protection
  • Overtemperature Shutdown
  • -40°C to +125°C Operation
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

1.28 M
