製品概要

機能と利点

  • 高精度調整が可能な電流検出(チャネル当り最大300mA)を備えた2チャネルLDO/スイッチ
  • 広い電圧入力範囲:4.5V~28V (45Vロードダンプ耐性)
  • ファントム電源のオン/オフ切替えやレギュレーションをµC制御
  • 逆電流保護
  • 出力のバッテリへの短絡保護
  • 負荷電流監視によってオープン負荷/ノーマル/回路短絡の状態を検出
  • オープンドレインのエラー状態をµCに通知
  • 入力過電圧シャットダウン
  • 高い電源除去比:73dB

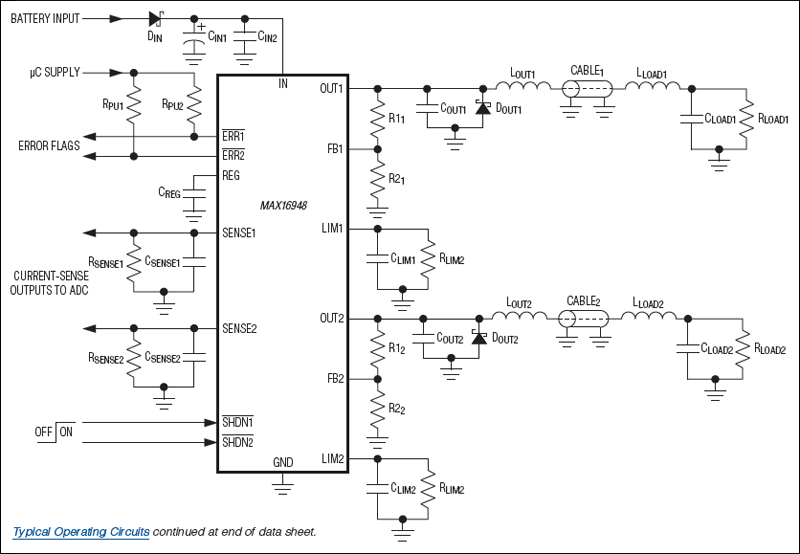

製品概要

MAX16948は、デュアル高電圧、電流検出低ドロップアウトリニアレギュレータ(LDO)/スイッチで、4.5V~28Vの電圧入力範囲(45Vロードダンプ耐性)で動作するように設計されています。このデバイスは、同軸ケーブルを介して、チャネル当り300mAの最大電流を備えた車載システムのリモート無線周波数ローノイズアンプ(LNA)にファントム電源を供給します。また、このデバイスは、8.5Vの固定安定化出力電圧、または1V~12.5Vの可変出力電圧を供給します。このデバイスは、スイッチとしても構成可能です
このデバイスは、負荷電流を監視し、検出された負荷電流に比例するアナログ出力電流を供給します。高精度な内部電流制限が、入力電源を過電流および短絡状態の両方から保護します。このデバイスは、各チャネルにオープンドレインのエラー出力を備え、障害発生時にマイクロコントローラ(µC)に通知します。
このデバイスは、バッテリへの短絡保護を備えており、バッテリへの短絡発生時には内蔵LDO/スイッチをラッチオフします。熱過負荷時、このデバイスは、サーマルシャットダウンに移行することで電力消費を低減します。このデバイスは、各チャネルが低電力シャットダウンモードに入るための、2つの独立したアクティブロー、高電圧互換シャットダウン入力を備えています。
このデバイスは、エクスポーズドパッドを備えた16ピンTQFNパッケージ、エクスポーズドパッドを備えた16ピンQSOPパッケージ、または16ピンQSOPパッケージで提供され、-40℃~+105℃の温度範囲での動作が保証されています。

アプリケーション

  • 車載カメラおよびセンサ電源
  • リモートLNAファントム電源
