MAX16913

製造中

リモートアンテナ電流検出アンプおよびスイッチ

車載LNAへのファントム電源を保護する高精度電流検出アンプおよび高集積高電圧スイッチ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • マイコン制御下でのファンタム電源のオン/オフ
  • アナログ電流測定出力
  • 可変電流制限(最大340mA)
  • オープン負荷および短絡状態の検出
  • オープンドレインの障害信号(アクティブローSCとアクティブローOL)を装備
  • スタートアップ時に過電流をブランキング
  • サーマルシャットダウン
  • AEC-Q100に適合(/Vバージョンのみ)
  • 動作温度範囲：-40℃～+105℃

高電圧、ハイサイド電流検出スイッチのMAX16913/MAX16913Aは、障害状態に起因するシステムへの損傷を防止するために電流制限を内蔵しています。MAX16913/MAX16913Aの入力電圧範囲は5V～18Vと広いため、車載アプリケーションのリモート無線周波数のローノイズアンプ(LNA)へのファンタム電源の供給に最適です。

MAX16913/MAX16913Aは負荷電流を監視し、検出負荷電流に比例したアナログ出力電圧を提供します。電流検出に加えて、正確な内部の電流制限回路は入力電源を過負荷と短絡状態の両方から保護します。短絡、オープン負荷状態、または天絡状態が存在する場合、2つのオープンドレインの障害インジケータ出力はマイクロプロセッサに通知します。MAX16913Aの場合、オープン負荷スレッショルドは抵抗分圧器を使用して外部で調整することができます。

この製品は、フォルトブランキング機能を内蔵しているため、ホットスワップ中の容量性負荷の充電の初めに発生する障害など、一時的な障害を無視し、システムへの誤った警告を防止することができます。ダイの温度が+150℃ (min)を超えると、内蔵の熱過負荷保護がスイッチをオフにします。MAX16913/MAX16913Aは、内蔵のスイッチがオンになるたびにバッテリへの短絡を検出する機能も備えています。これらのデバイスはアクティブハイの制御入力を備えており、デバイスを低電力シャットダウンモードに入るようにします。

MAX16913/MAX16913Aは16ピンQSOPパッケージで提供され、-40℃～+105℃の温度範囲で動作します。

アプリケーション

  • 車載セーフティおよびインフォテイメント
  • リモートLNAファントム電源
MAX16913
リモートアンテナ電流検出アンプおよびスイッチ

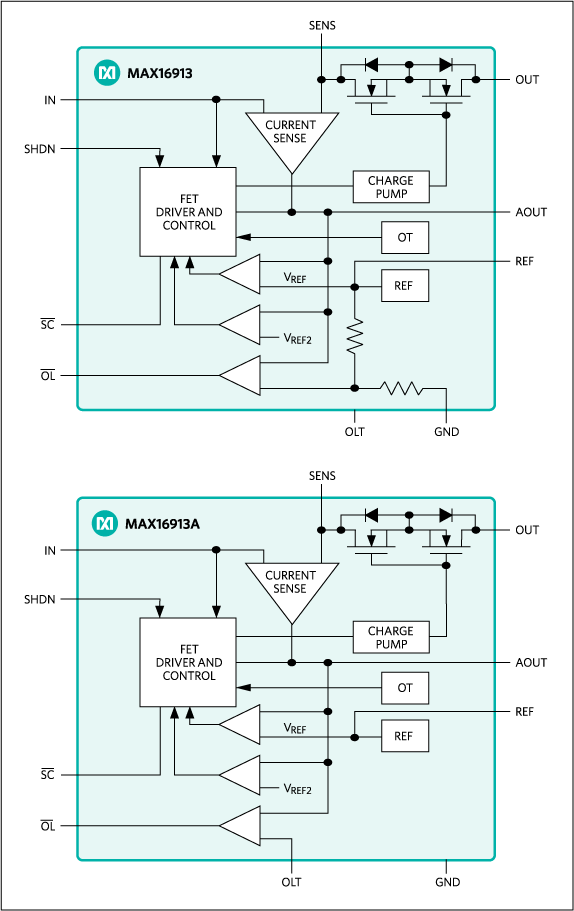

MAX16913、MAX16913A：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX16913AEVKIT

MAX16913およびMAX16913Aの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力範囲：5V～18V
  • 42Vまでの入力を許容
  • 抵抗可変のオープン負荷スレッショルド
  • オープン負荷スレッショルド設定入力(OLT、MAX16913Aのみ)
  • オープンドレインのオープン負荷表示出力(アクティブローOL)
  • オープンドレインの回路短絡表示出力(アクティブローSC)
  • 鉛(Pb)フリーおよびRoHS準拠
  • 完全実装および試験済み

製品詳細

MAX16913Aの評価キット(EVキット)は、高電圧、ハイサイド電流検出スイッチのMAX16913Aを評価するための完全実装および試験済み表面実装基板です。このEVキットは、5V～18VのDC電源電圧で動作します。このEVキットは、デバイスのオープンドレイン障害信号(アクティブローOLとアクティブローSC)、オープン負荷スレッショルド設定入力(OLT)およびシャットダウン機能(SHDN)を実証します。

MAX16913AのEVキットは、内部設定されたオープン負荷スレッショルドを備えたMAX16913の評価にも使用することができます。MAX16913を評価するためには、MAX16913AのEVキットをご注文いただく際に、MAX16913GEE+の無料サンプルをご請求ください。

アプリケーション

  • 車載セーフティおよびインフォテイメント
  • リモートLNAファントム電源
MAX16913AEVKIT
MAX16913およびMAX16913Aの評価キット
